Техническая информация

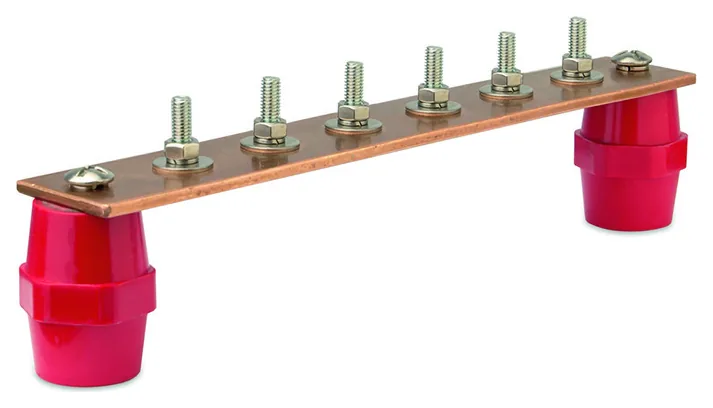

Инженерная справка для подбора кабеленесущих систем и монтажных конструкций под требования объекта: типы защитных покрытий, климатические исполнения, категории агрессивности среды, расчет полезного сечения лотка по ПУЭ, нагрузочная способность и минимальные радиусы изгиба кабеля.

Исполнения (покрытия)

В каталоге для каждого типоразмера предусмотрены артикулы под требуемое защитное покрытие. Диапазон рабочих температур монтажа и эксплуатации для всех металлических исполнений — от −60 до +60 °С.

Климатические исполнения по ГОСТ 15150-69:

  • Стандартное оцинкованное и порошковая окраска (RAL): У2, ХЛ2, УХЛ2, ОМ2, Т2 (закрытые помещения и открытые площадки под навесом);
  • Горячее цинкование (HDZ) и цинк-ламельное покрытие (ZL): У1, ХЛ1, УХЛ1, УХЛ5, ОМ1, Т1 (открытый воздух, морской климат, сырые тоннели и шахты);
  • Нержавеющая сталь (INOX / INOX316L): У1, ХЛ1, УХЛ1, УХЛ5, ОМ1, Т1 (открытый воздух, морская среда, агрессивные химические и пищевые производства).
ИсполнениеМаркировка и свойстваКласс коррозионной стойкости (ГОСТ Р 52868-2021)
Оцинковка Сендзимира / гальванический цинкстандартное исполнение без суффикса в кодеКласс 3
Горячее цинкование погружениемсуффикс HDZ, толщина покрытия 55–120 мкмКласс 6
Нержавеющая стальсуффикс INOX (AISI 304) или INOX316L (AISI 316L)9А (AISI 304) / 9В (AISI 316L)
Цинк-ламельное покрытиесуффикс ZL (у части соединителей — HDZL)Класс 8
Порошковая окраскасуффикс RAL + код цвета по шкале RALКласс 3

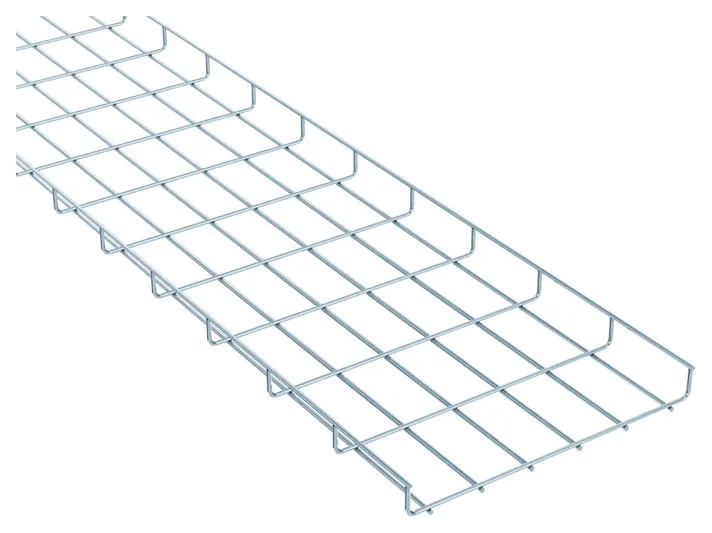

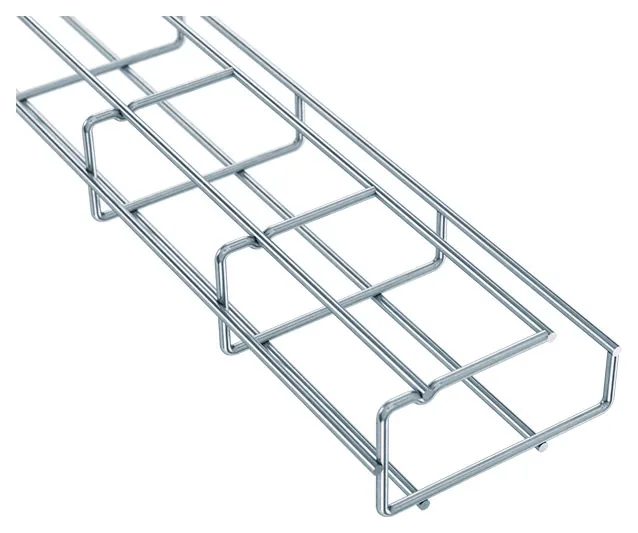

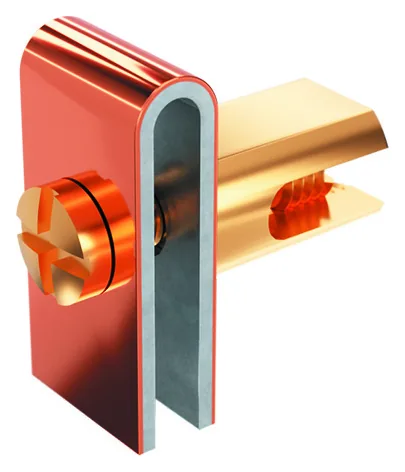

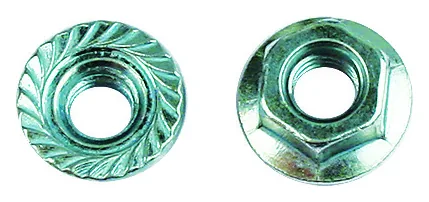

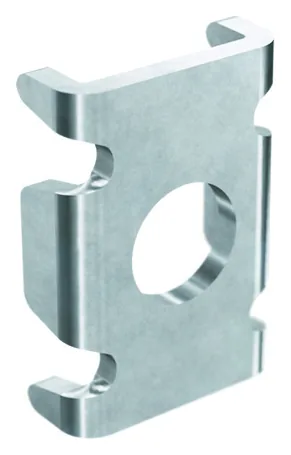

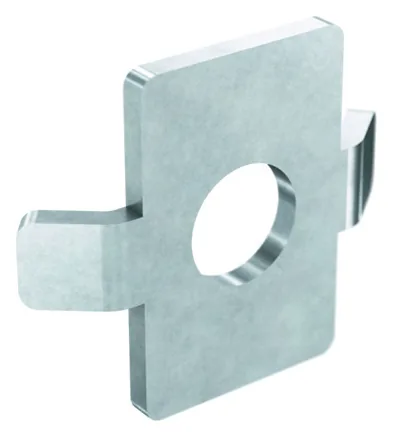

Оцинковка по методу Сендзимира наносится на рулонную листовую сталь до профилирования непрерывным погружением в расплав цинка с выравниванием струями воздуха (масса цинкового слоя 180 г/м², толщина не менее 10,5 мкм по ГОСТ 14918-2020). Для сварных проволочных лотков и штампованного крепежа применяется электролитическое (гальваническое) цинкование слоем 6–9 мкм по ГОСТ 9.301.

Горячее цинкование погружением выполняется после механической обработки готовых секций: изделия погружаются в ванну с расплавом цинка при температуре около 450 °C, формируя диффузионный слой толщиной 55–120 мкм (по ГОСТ 9.307), полностью защищающий сварные швы, торцы и кромки перфорации.

Цинк-ламельное покрытие формирует высокостойкий барьерный слой из чешуек цинка и алюминия (класс 8 по ГОСТ Р 52868-2021). Обеспечивает стойкость в соляном тумане свыше 1000 часов без увеличения толщины резьбовых сопряжений крепежа.

Климатическое исполнение по ГОСТ 15150-69

Буквенный индекс определяет макроклиматический район:

  • У — умеренный климат (от −45 до +40 °C);
  • ХЛ — холодный климат (от −60 до +40 °C);
  • УХЛ — умеренно-холодный климат (от −60 до +40 °C, основной стандарт для большинства регионов РФ);
  • Т, ТВ, ТС, ТМ — тропический климат (сухой, влажный);
  • О — общеклиматическое исполнение для любых районов суши;
  • М, ОМ — морской умеренно-холодный и неограниченный район плавания;
  • В — всеклиматическое исполнение (суша и море).

Категория размещения (цифра)

  1. 1 — Открытый воздух (полное воздействие атмосферных осадков, ветра и прямого солнечного излучения).
  2. 2 — Под навесом или в помещениях со свободным доступом наружного воздуха (отсутствие прямого дождя и солнца).
  3. 3 — Закрытые помещения без искусственного регулирования климата (неотапливаемые склады, производственные ангары).
  4. 4 — Помещения с искусственным климатом (отапливаемые и вентилируемые здания, офисы, ЦОД, лаборатории).
  5. 5 — Сырые помещения с конденсатом (подвалы, кабельные тоннели, шахты, технологические помещения без вентиляции).

Коррозионная агрессивность среды по ГОСТ ISO 9223-2017 и ISO 12944-2

Толщину цинкового покрытия и марку стали подбирают исходя из категории коррозионности атмосферы на объекте и требуемого срока службы кабельной трассы:

КатегорияПотеря цинка за 1-й годВнешняя среда (открытый воздух)Внутренняя среда (помещения)
С1 — очень низкаядо 0,1 мкмСухие и холодные регионы с чистой атмосферойОтапливаемые сухие здания: офисы, школы, жилые дома
С2 — низкая0,1–0,7 мкмСельские районы, малые города без промышленных выбросовНеотапливаемые склады, спортзалы без конденсации
С3 — средняя0,7–2,1 мкмГородские районы, пригородные промышленные зоныПроизводственные помещения с умеренной влажностью, пищевые цеха, пивоварни
С4 — высокая2,1–4,2 мкмПромышленные зоны, нефтехимические предприятия, побережьеБассейны, химические производства, автомойки, верфи
С5 — очень высокая4,2–8,4 мкмТяжелая промышленность с химическими выбросами, морской берегВлажные шахты, технологические цеха с агрессивными парами
СХ — экстремальная8,4–25 мкмМорские буровые платформы, прибрежная зона с солевым туманомСклады и цеха с постоянным выпадением агрессивного конденсата

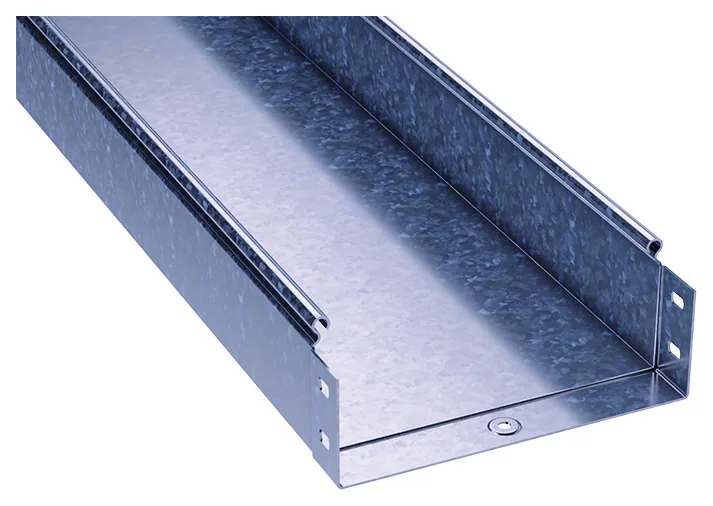

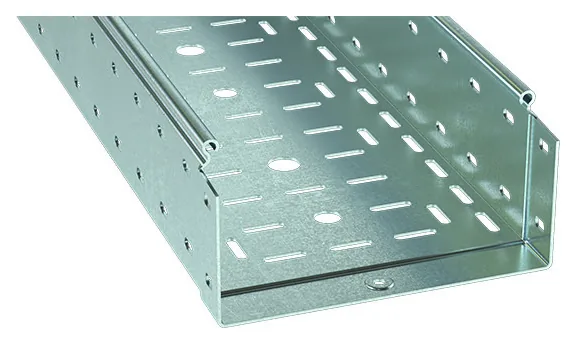

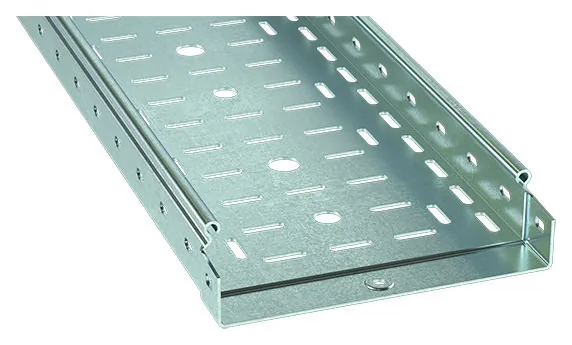

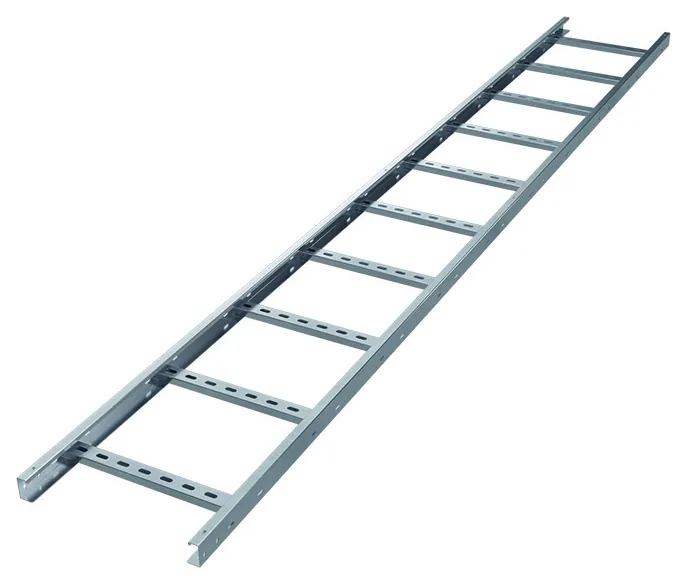

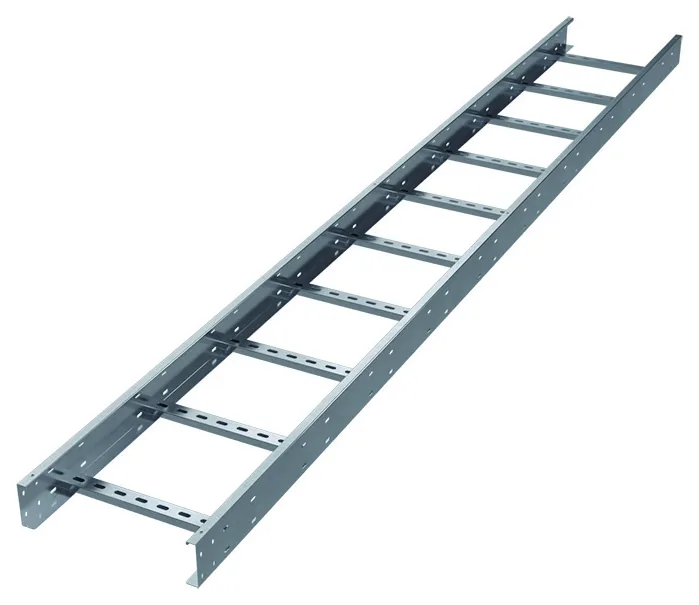

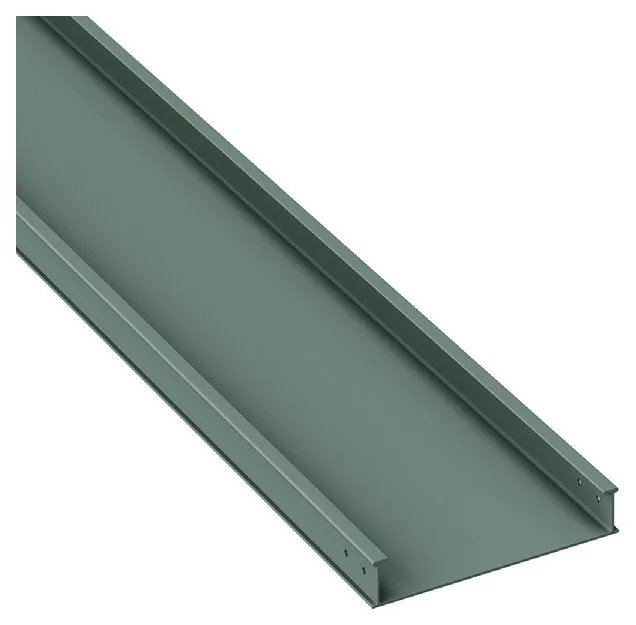

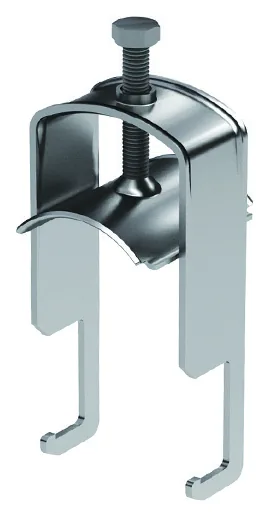

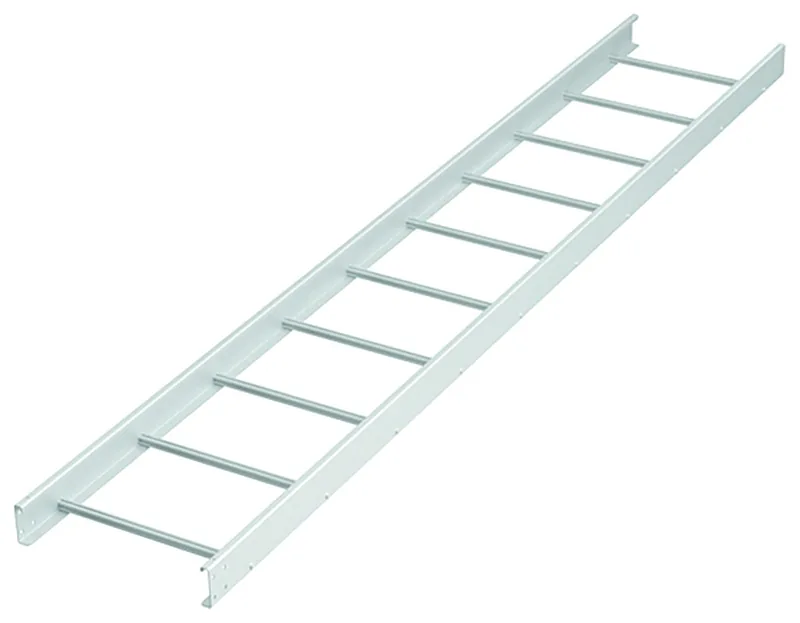

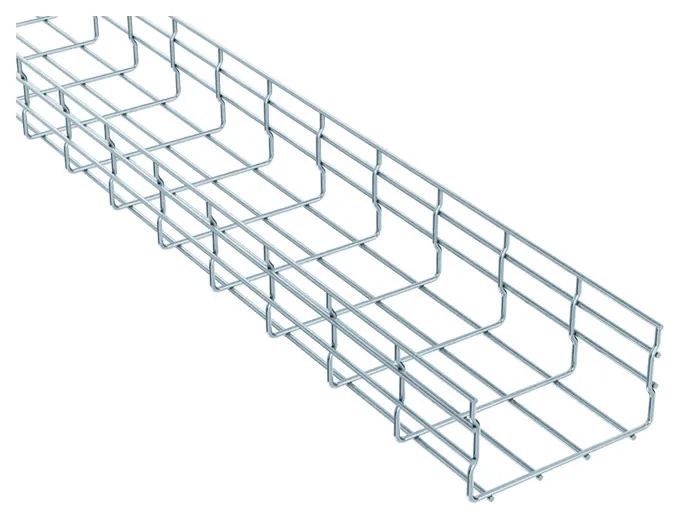

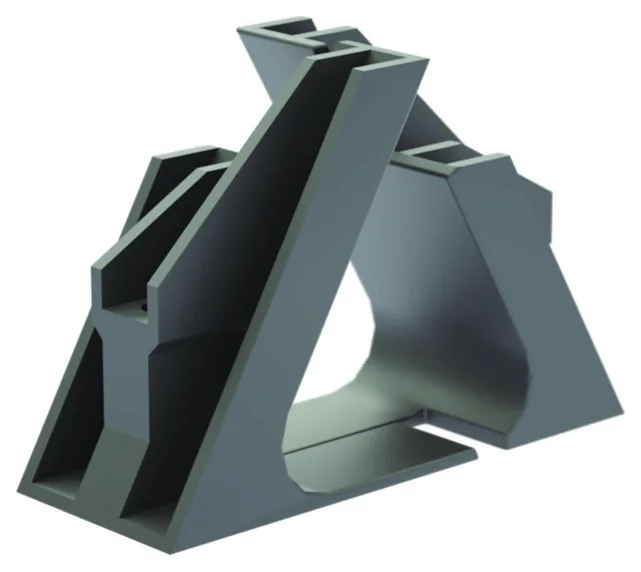

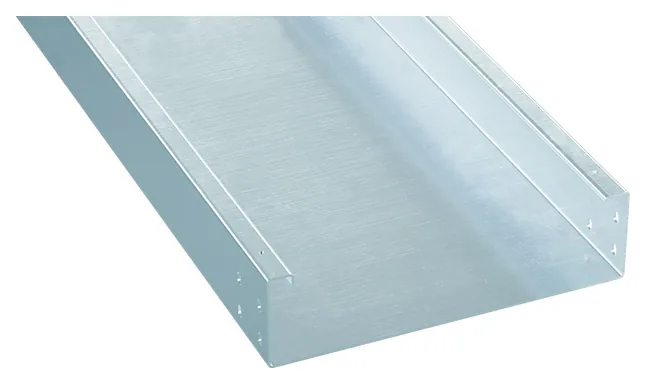

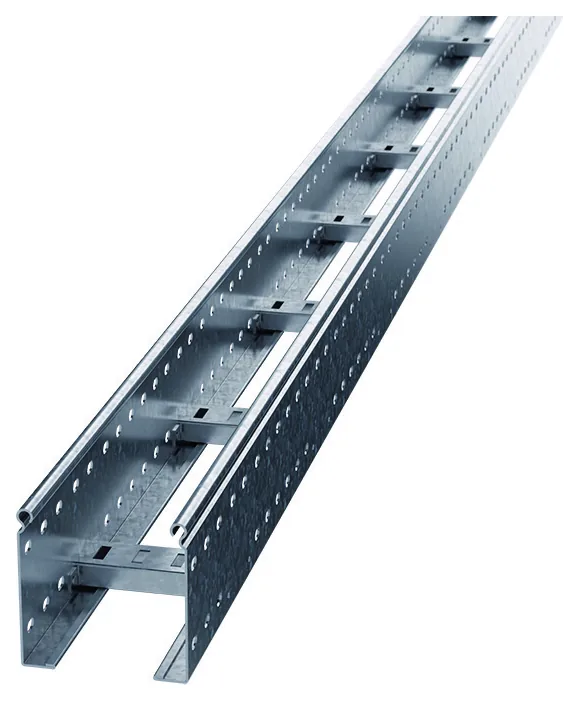

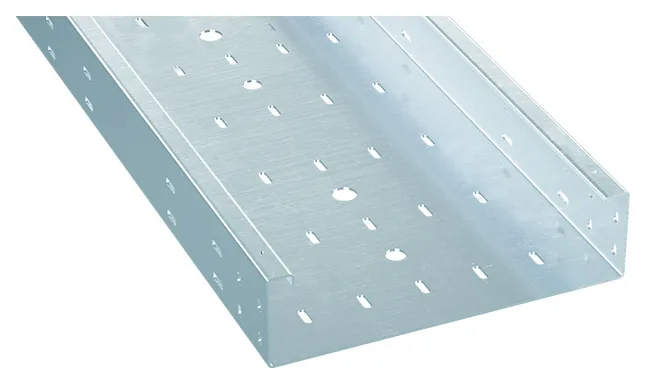

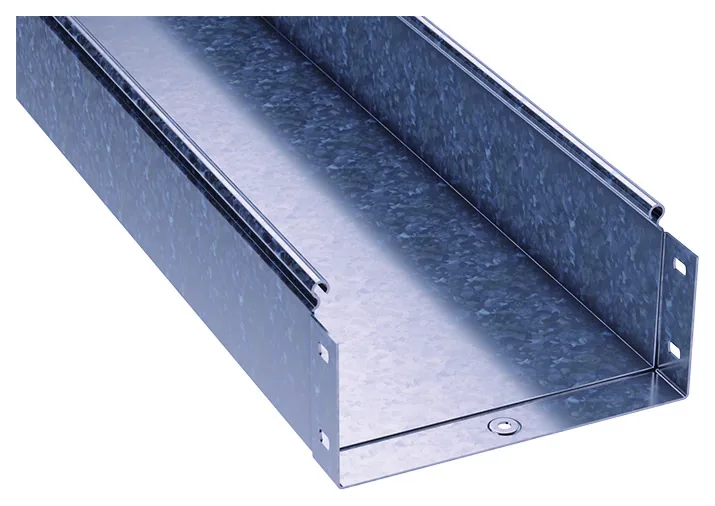

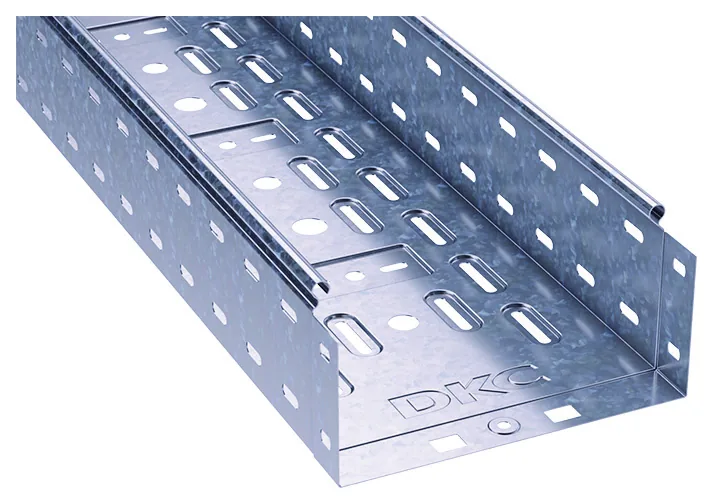

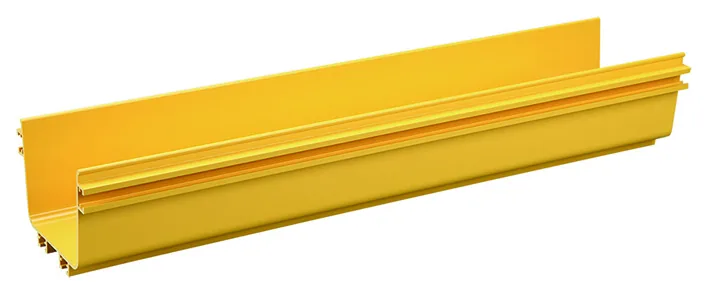

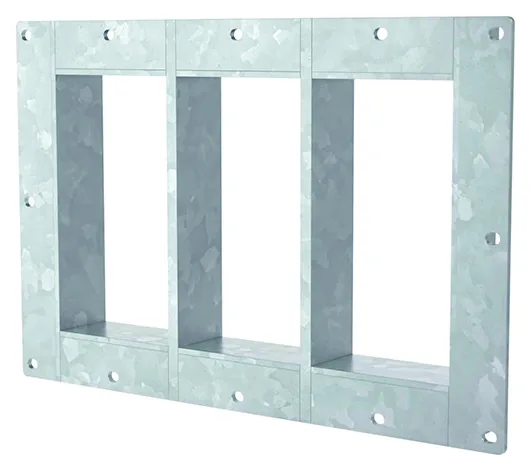

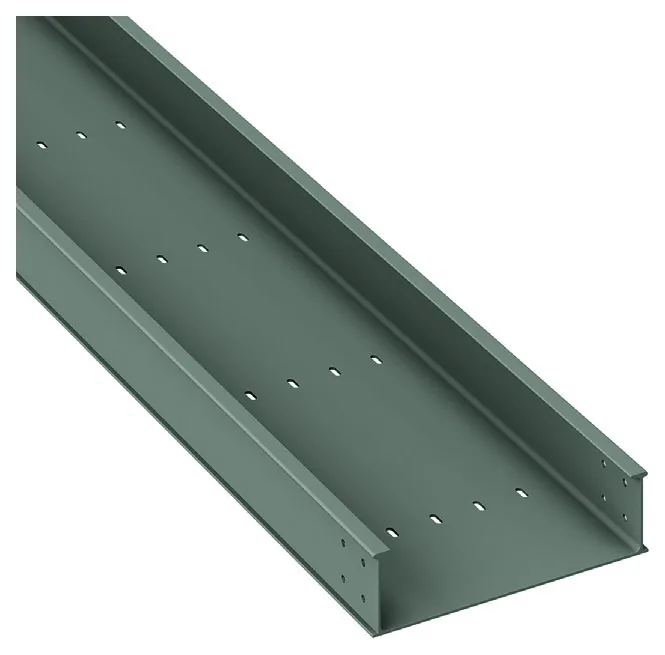

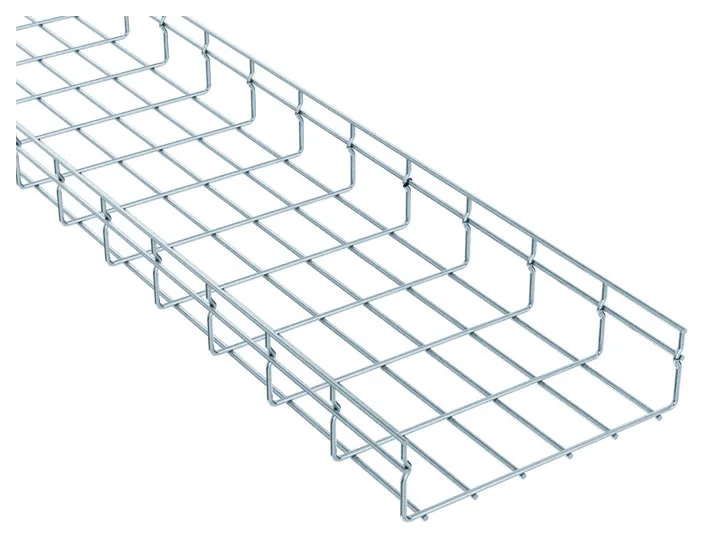

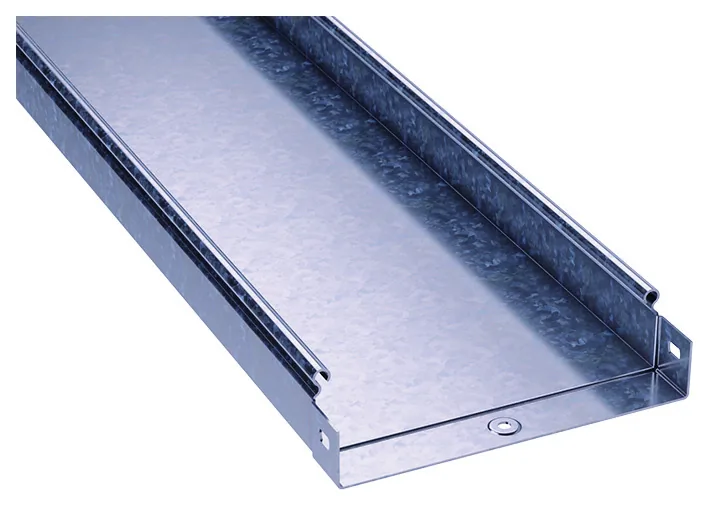

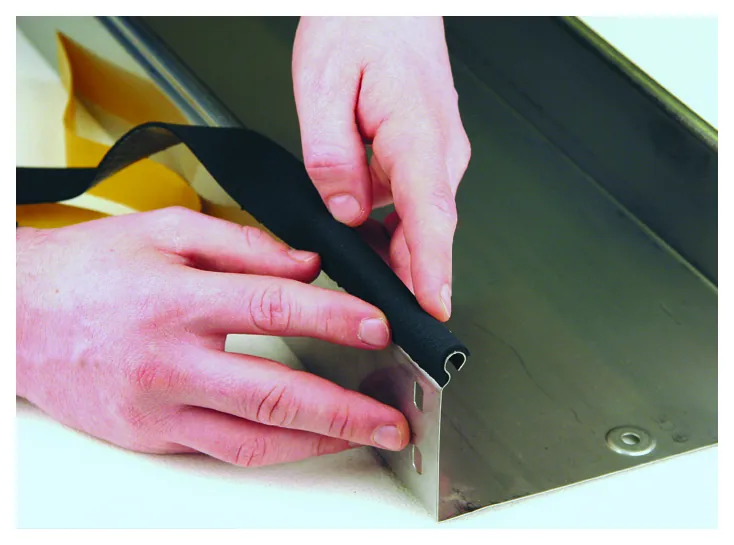

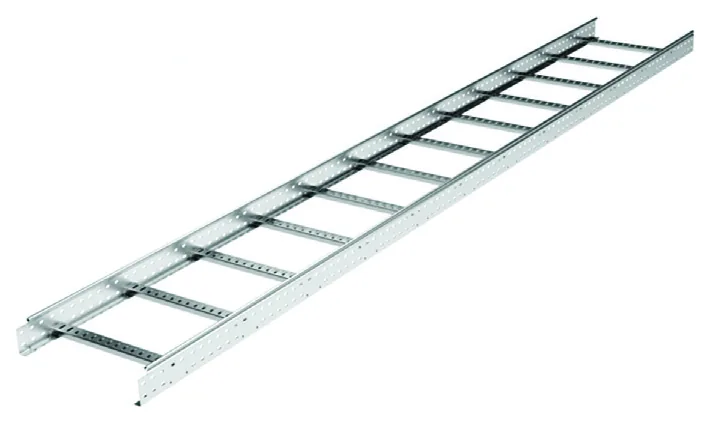

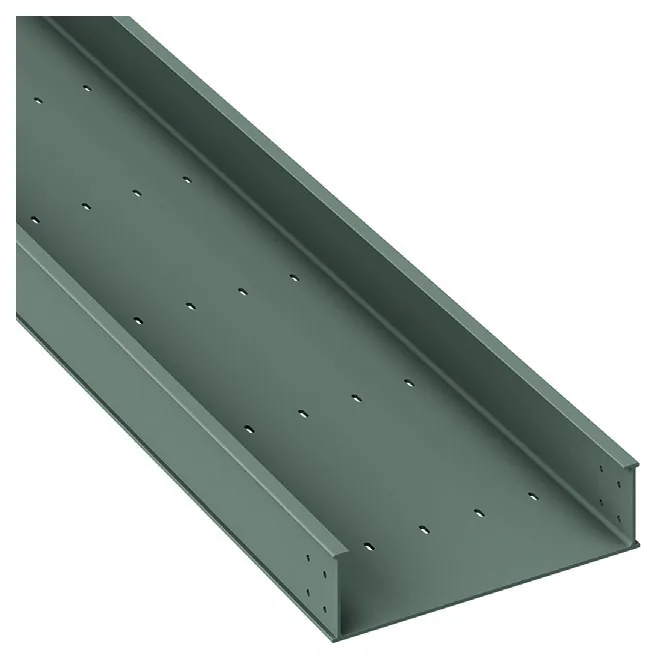

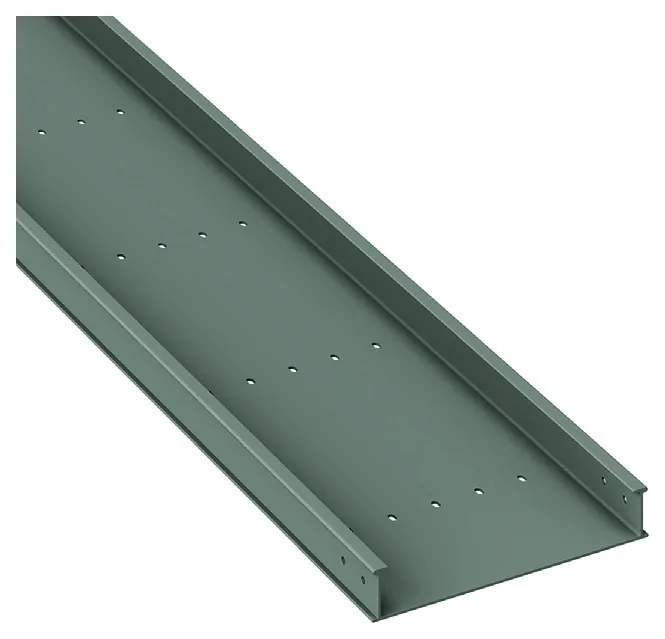

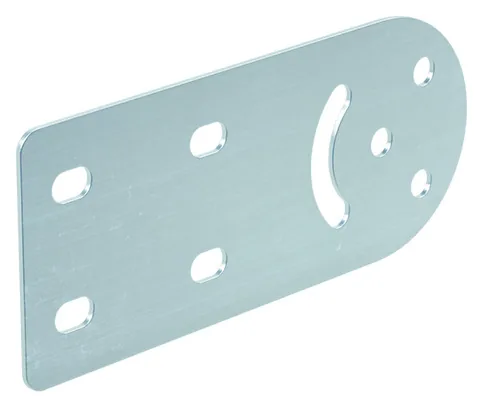

Размер лотка по кабельной загрузке

  • Высота борта: должна быть не меньше внешнего диаметра самого крупного кабеля или пучка в трассе с запасом не менее 5–10 мм.
  • Ширина лотка: подбирается по требуемому числу параллельных рядов кабелей с учетом нормативных расстояний между ними и запаса на развитие сети.
  • Нормы заполнения по ПУЭ (п. 2.1.61): суммарное геометрическое сечение кабелей и проводов по их наружному диаметру (включая изоляцию и наружные оболочки) не должно превышать:

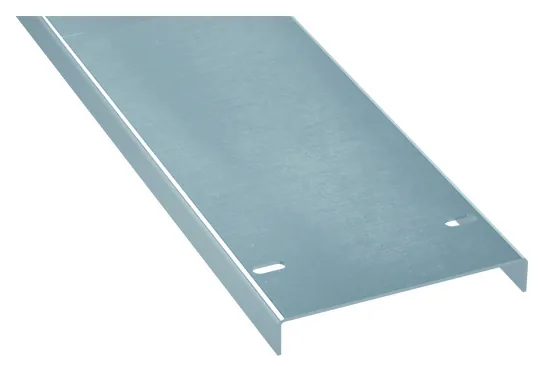

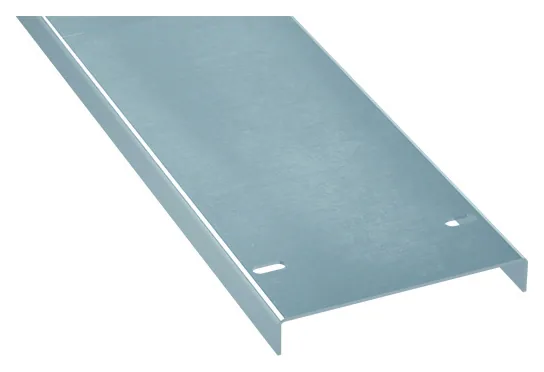

    • 40 % внутреннего поперечного сечения — для лотков и коробов с открываемой крышкой;
    • 35 % внутреннего поперечного сечения — для глухих коробов с несъемной крышкой.
  • Формула расчета: сечение одного кабеля вычисляется как Si = π · Di² / 4 ≈ 0,785 · Di². Суммарное сечение трассы: Sкаб = Σ (Si · Ni). С учетом стандартного запаса на расширение (20–25 %): Sрасч = 1,25 · Sкаб.
  • Сравнение с колонкой «Т.И.З.»: колонка «Т.И.З.» (теоретически используемая зона, мм²) в таблицах каталога показывает полное поперечное сечение лотка. Согласно правилам ПУЭ, выбранный лоток должен удовлетворять условию:
    Т.И.З. ≥ Sрасч / 0,40 = 2,5 · Sрасч (для коробов с крышкой).

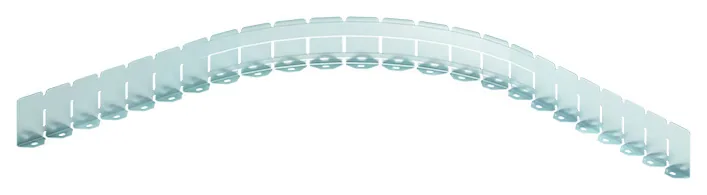

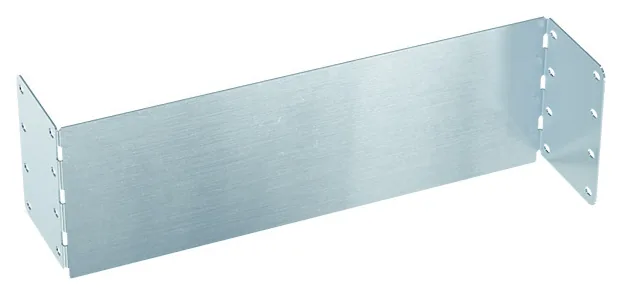

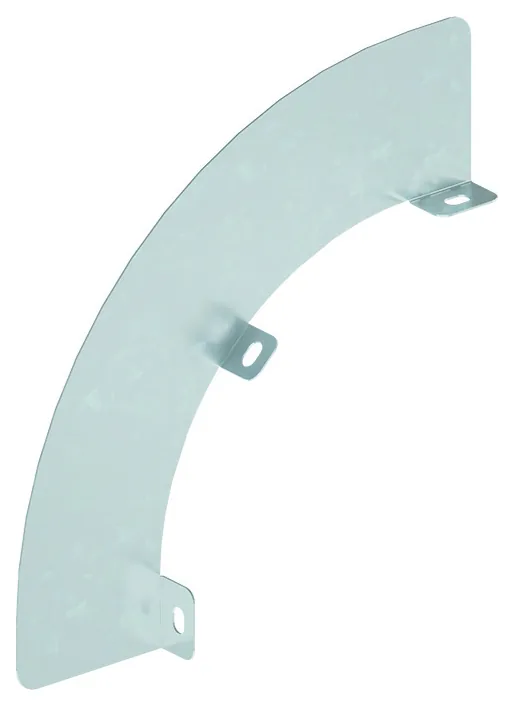

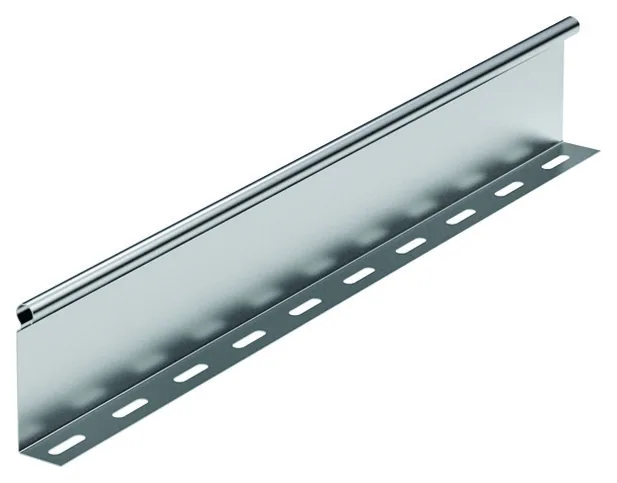

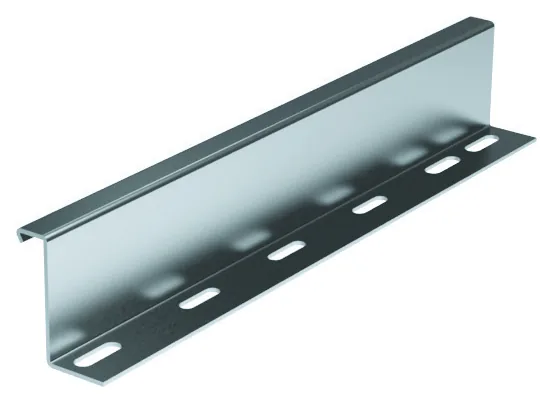

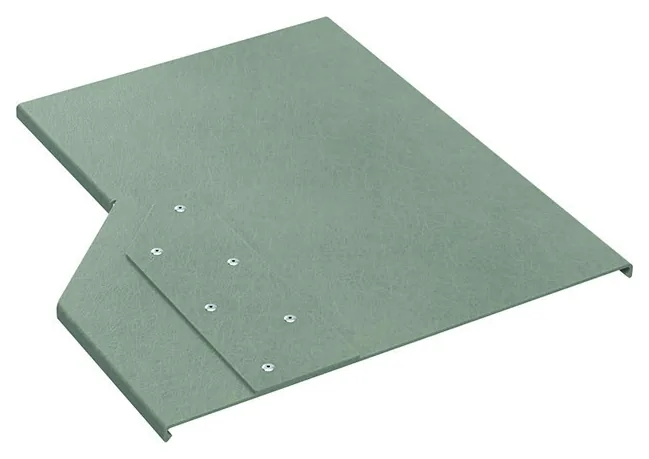

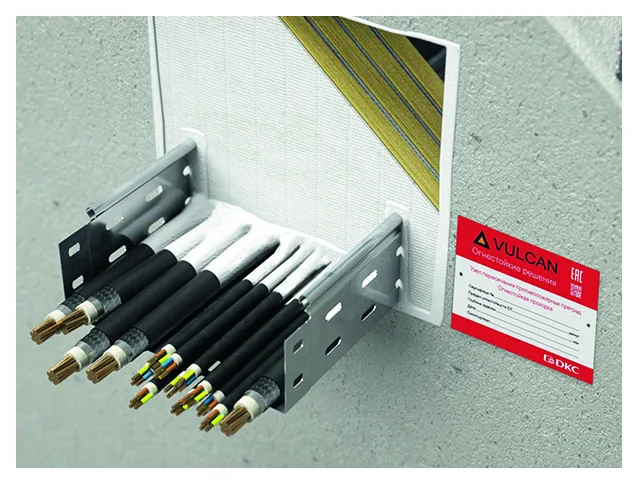

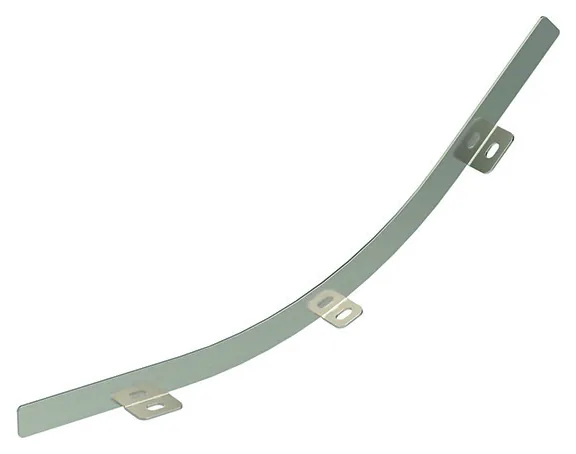

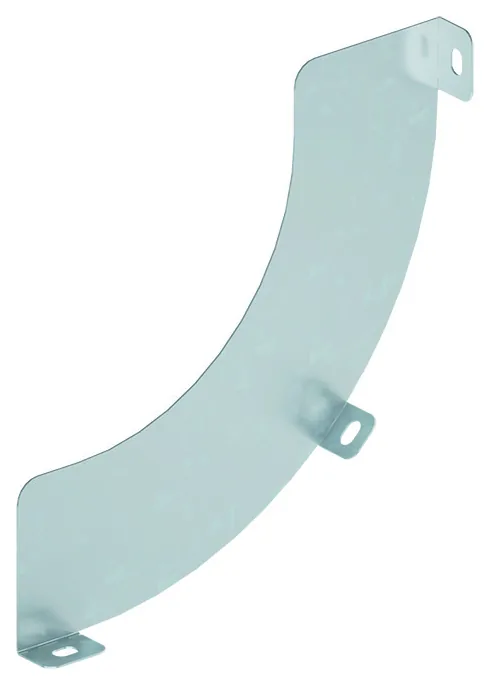

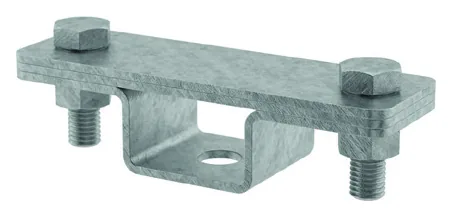

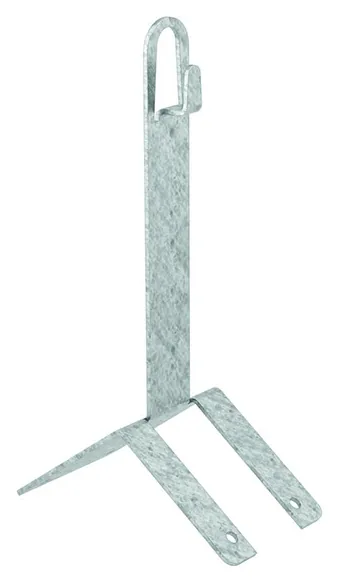

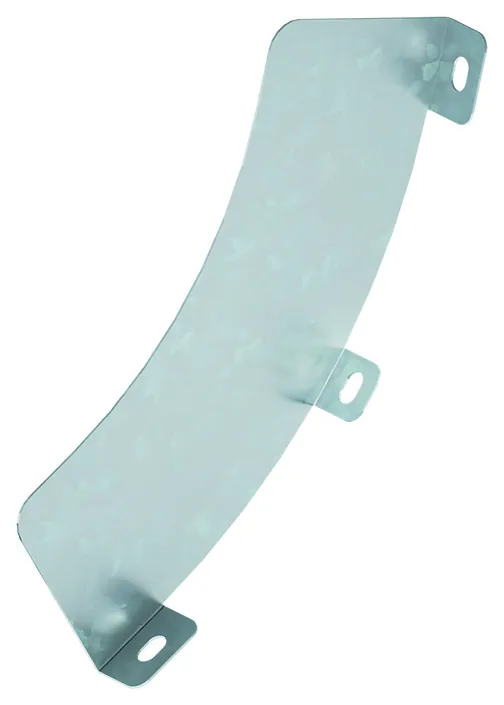

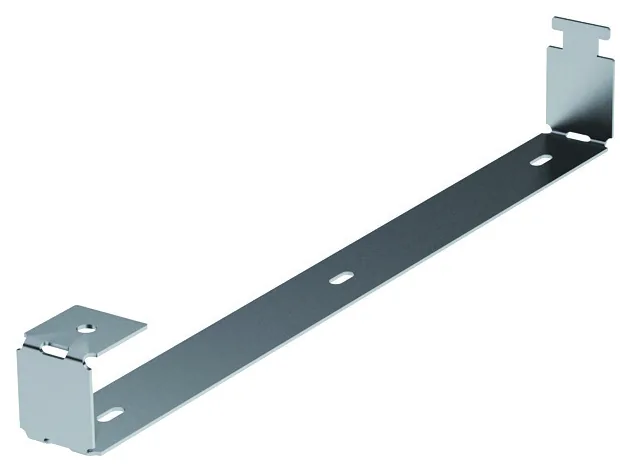

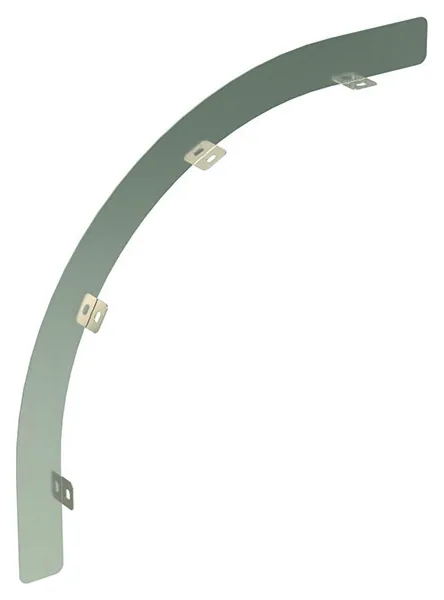

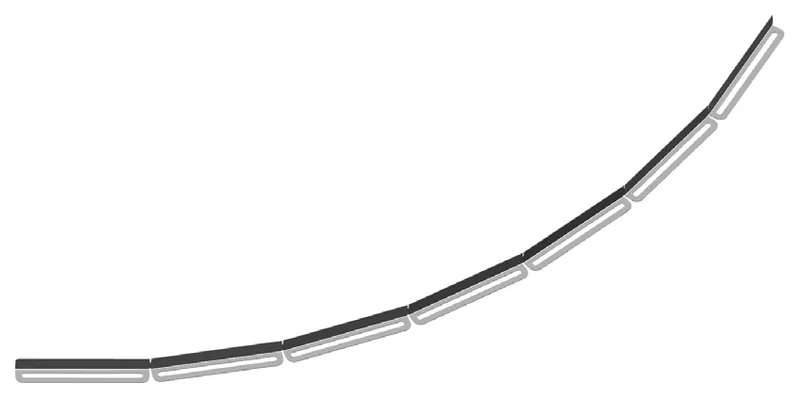

  • Теплоотвод и электромагнитная совместимость: силовые кабели выделяют тепло, поэтому для них эффективнее применять лотки меньшей высоты борта, но большей ширины. Силовые и слаботочные линии, прокладываемые в одном лотке, разделяют сплошной металлической перегородкой по всей длине с независимым расчетом заполнения каждого отсека.

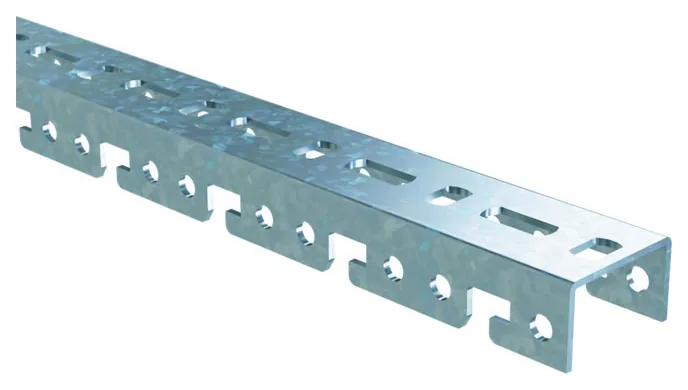

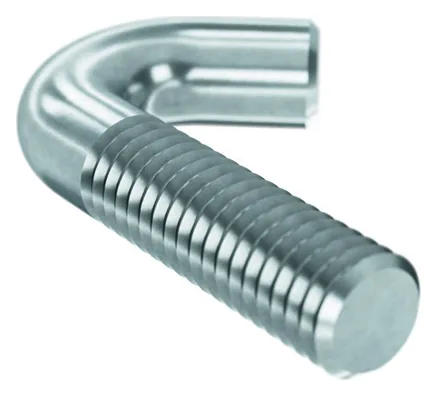

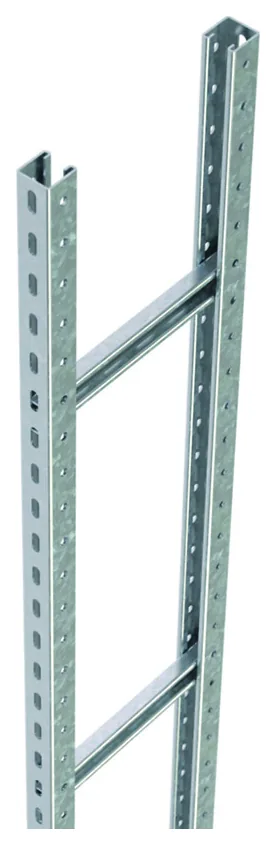

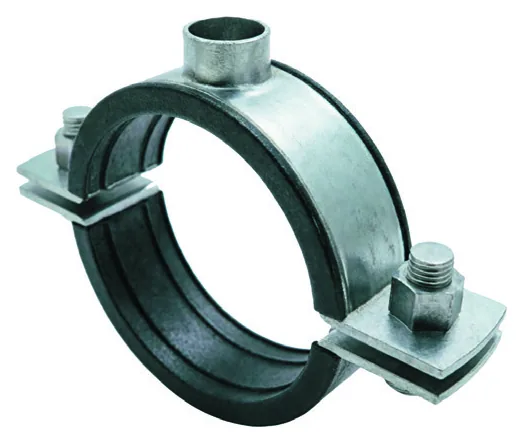

Нагрузка и шаг опор

Погонная масса кабелей: Qкаб = Σ (mi · ni), где mi — масса одного метра кабеля (кг/м), ni — количество кабелей данного типа.

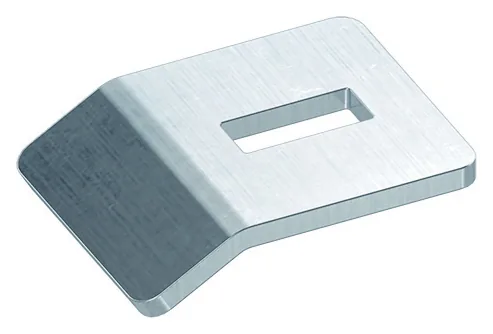

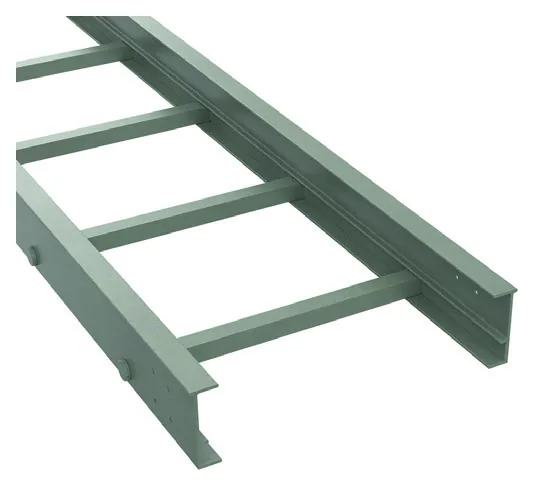

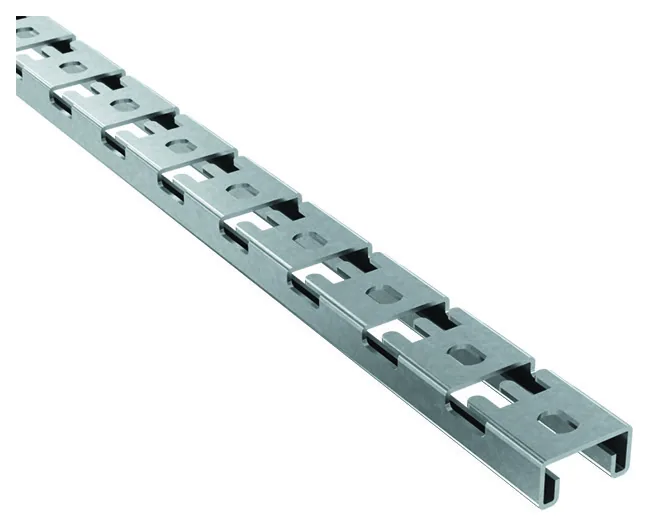

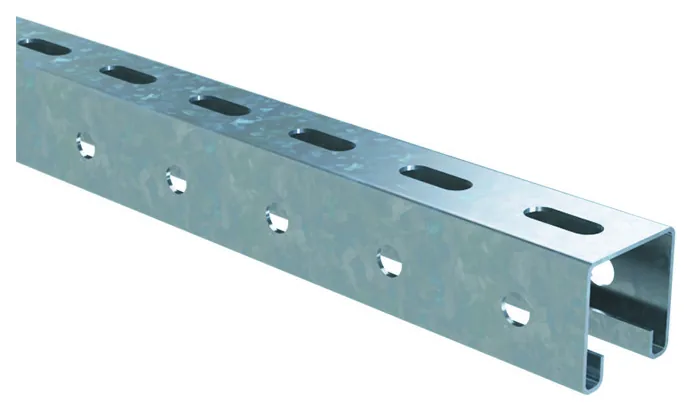

Допустимый пролёт: по графикам безопасной рабочей нагрузки (БРН) из технической документации находят максимально допустимый шаг между опорными конструкциями при расчетной массе трассы. Стандартный шаг опор внутри помещений — 1,5–2,0 м, для усиленных и тяжелых лотков — до 3,0–6,0 м.

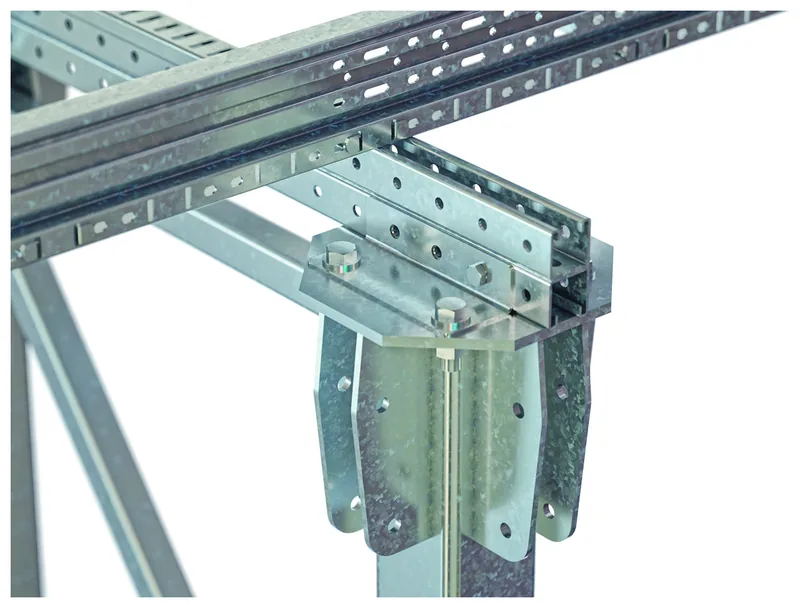

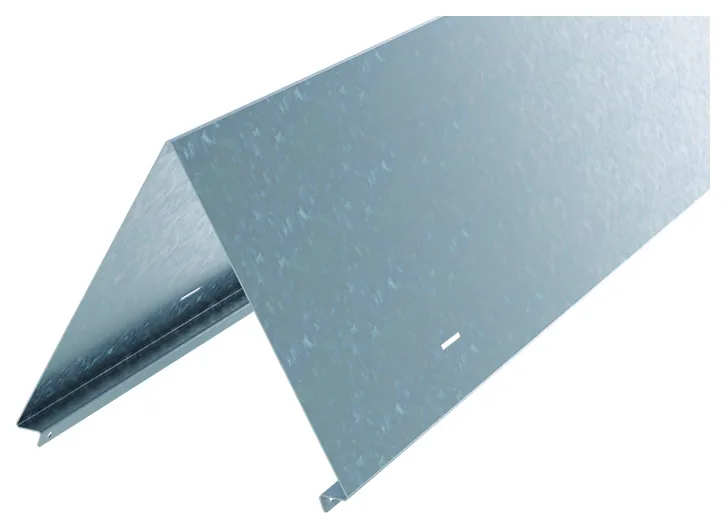

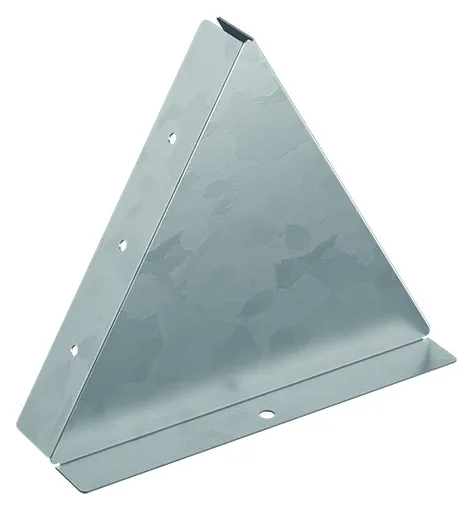

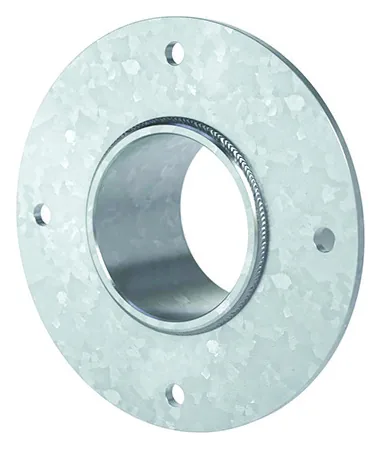

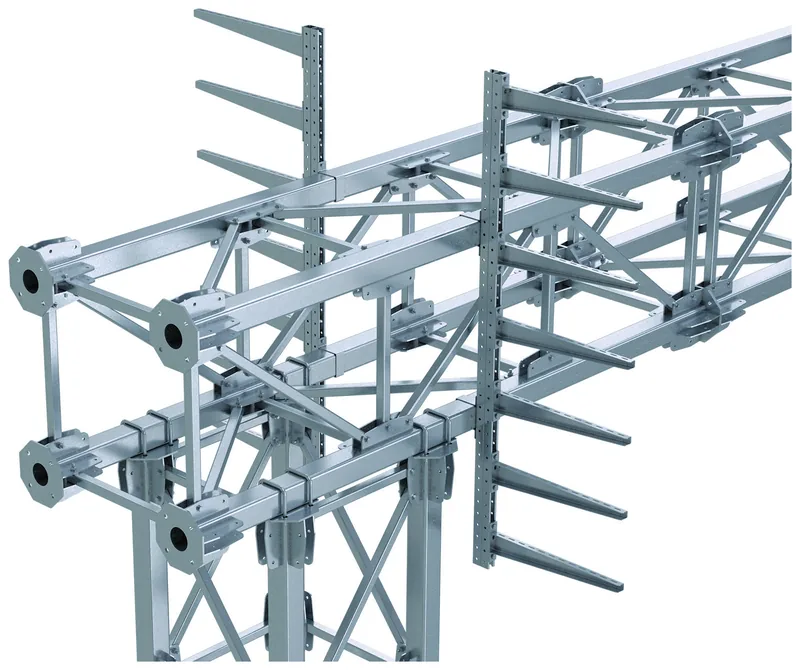

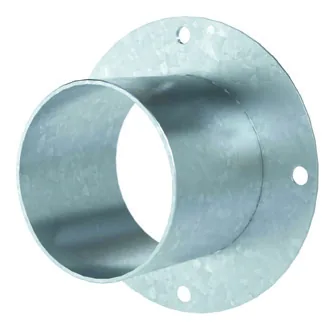

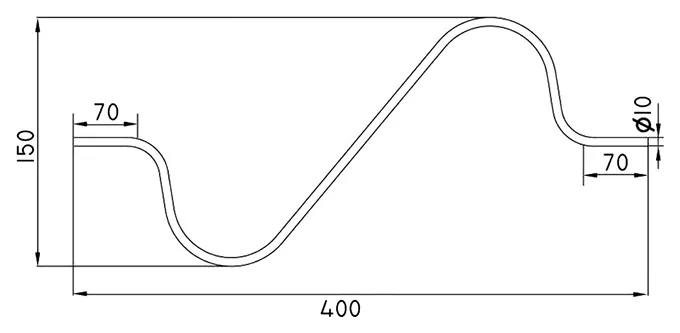

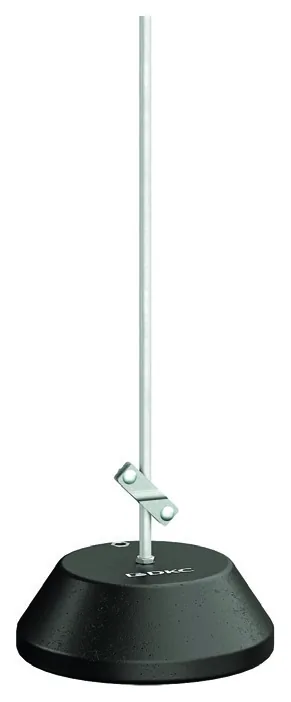

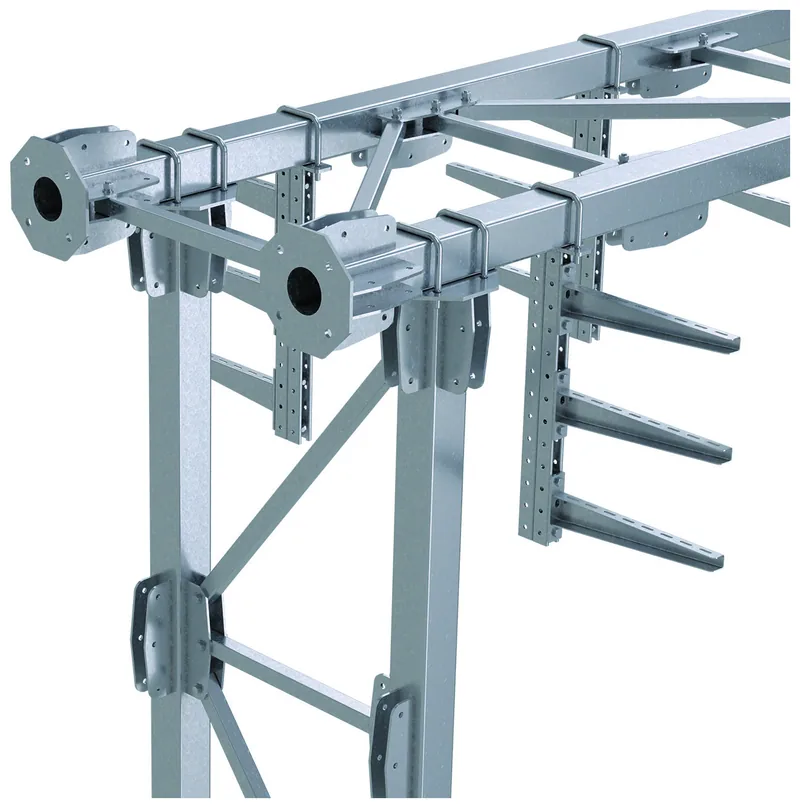

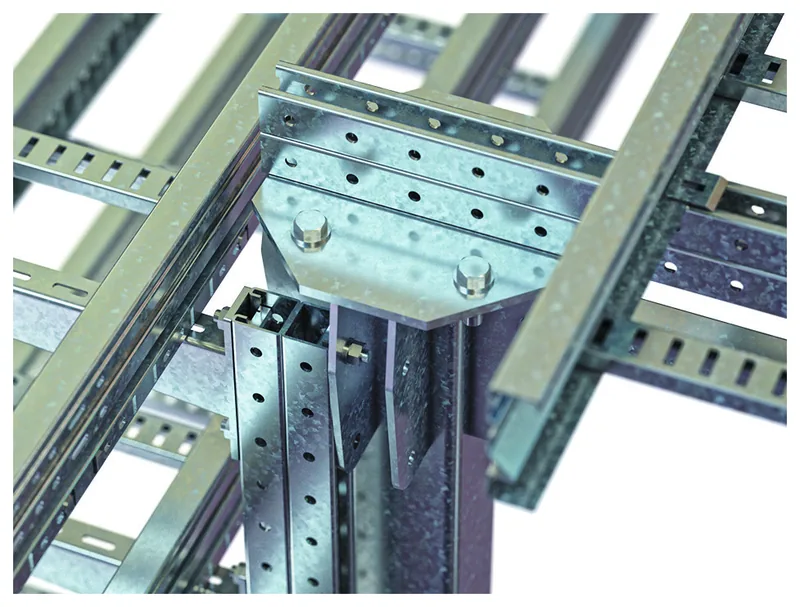

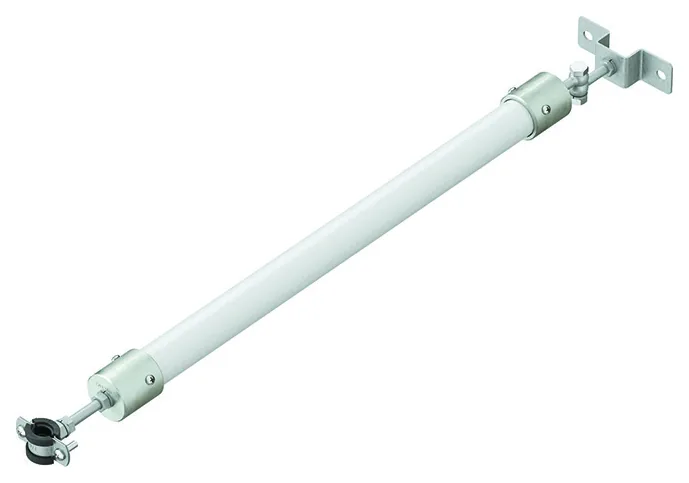

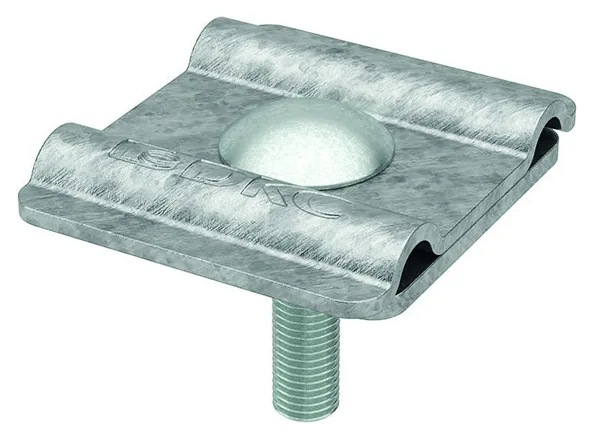

Наружные кабельные эстакады: на открытом воздухе к весу лотка и кабелей добавляются климатические нагрузки по СП 20.13330.2016:

  • Снеговая нагрузка: Qснег = Sg · B · μ (где Sg — нормативный вес снегового покрова для региона, B — ширина лотка или крышки в метрах, μ — коэффициент формы);
  • Гололёдная нагрузка (Qлёд);

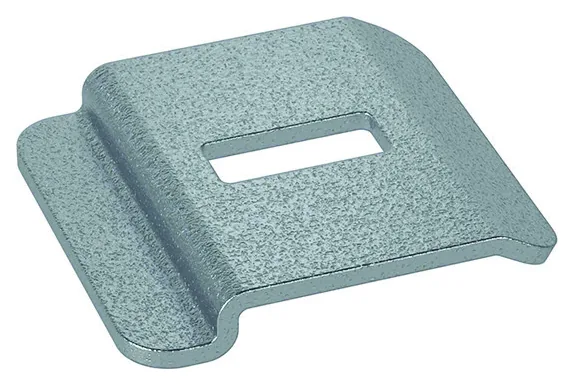

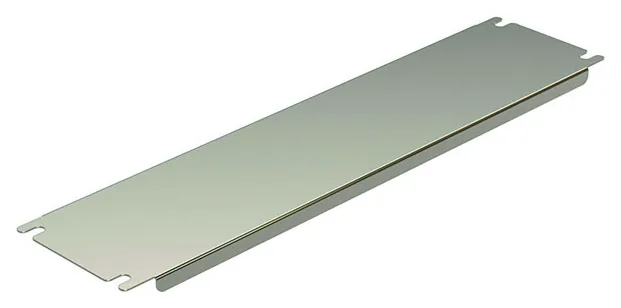

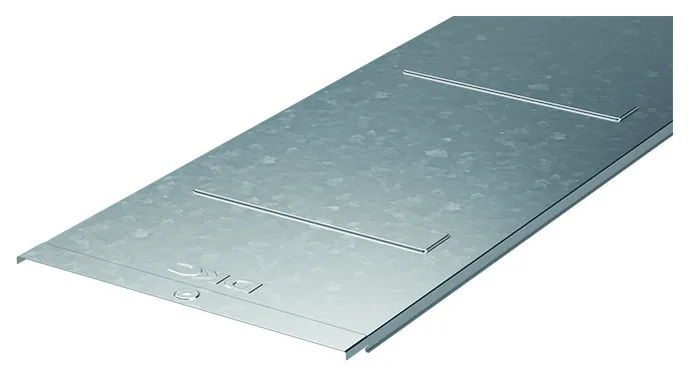

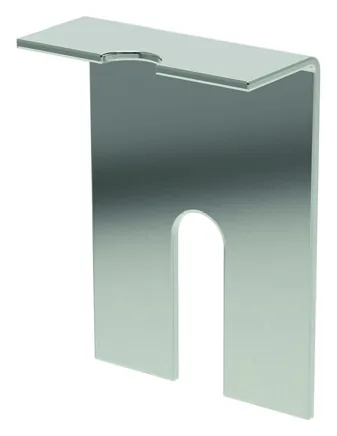

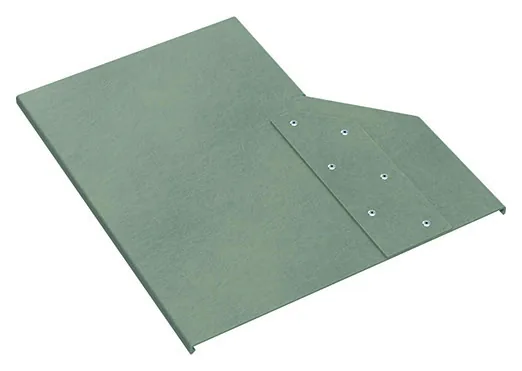

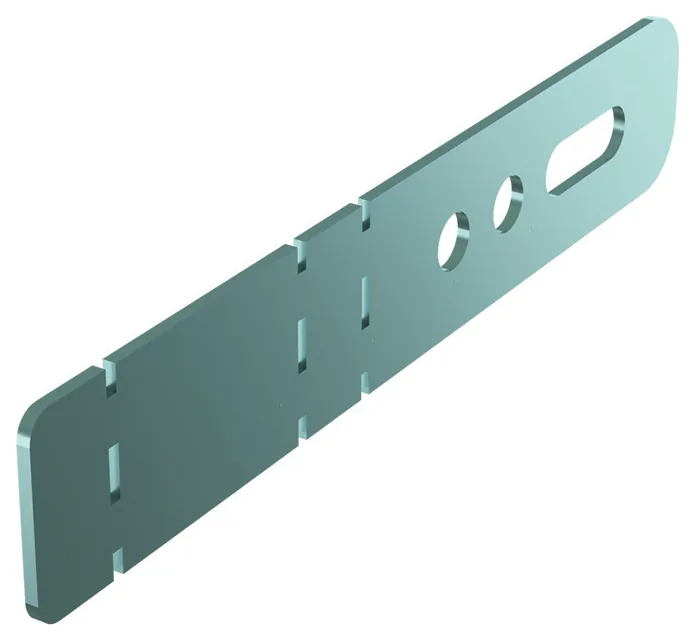

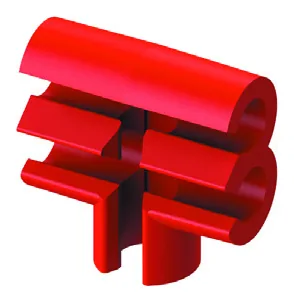

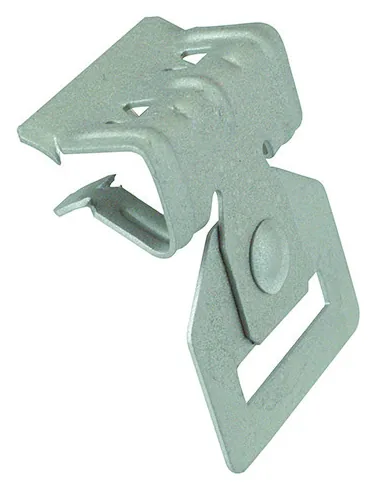

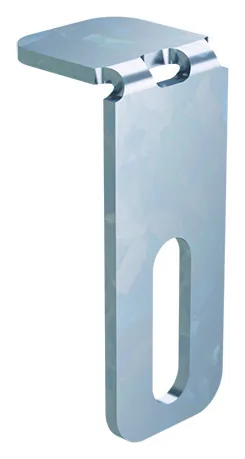

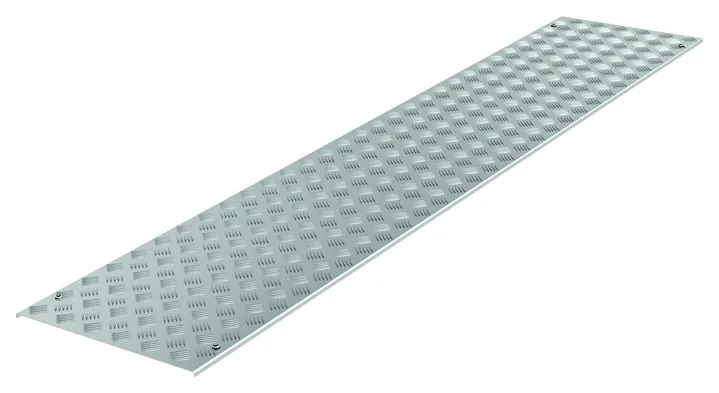

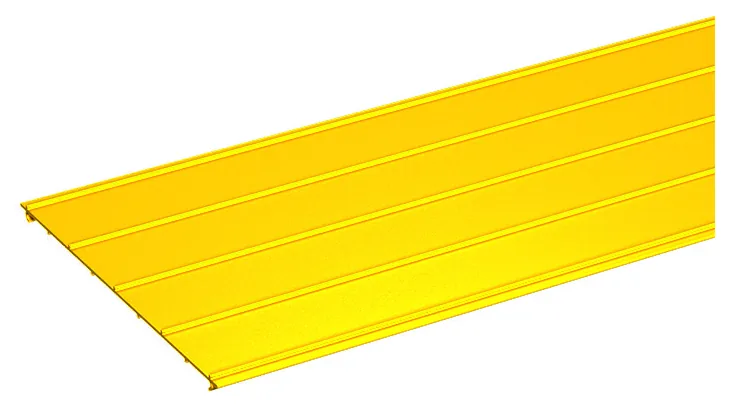

  • Ветровая нагрузка: учитывается боковое давление на борта и подъемная ветровая сила, требующая фиксации крышек специальными усиленными клипсами или винтовыми зажимами.

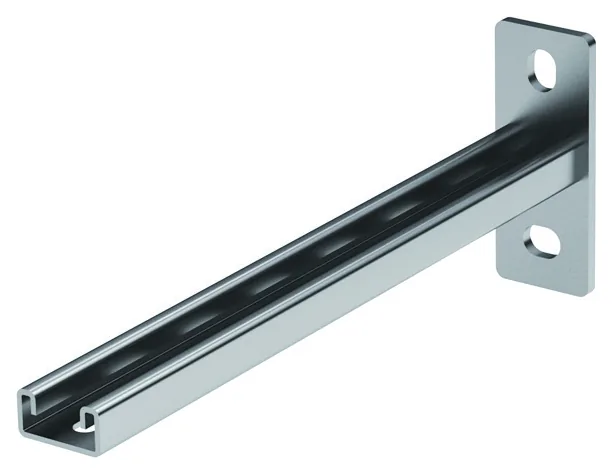

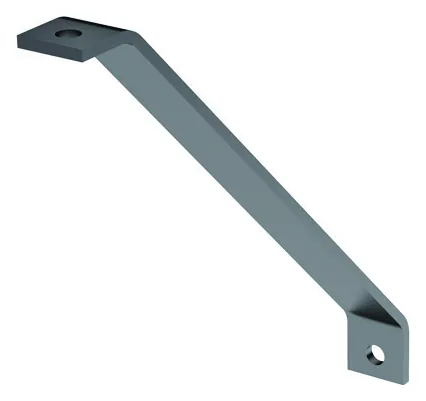

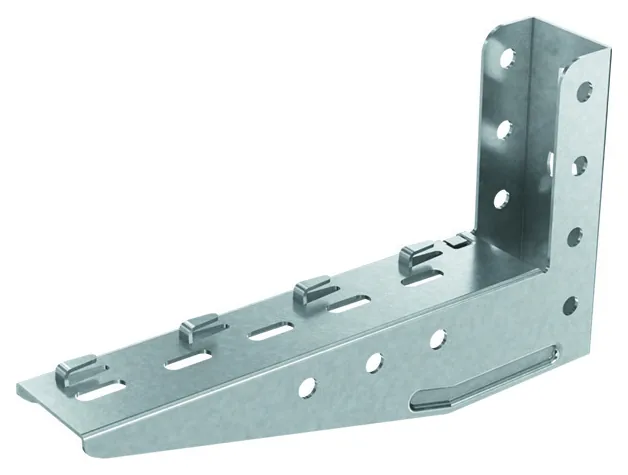

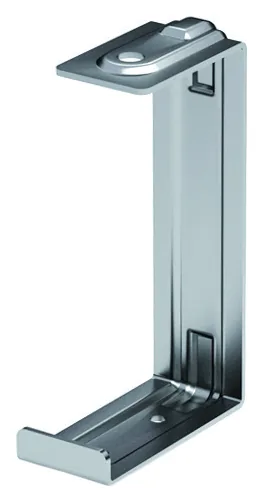

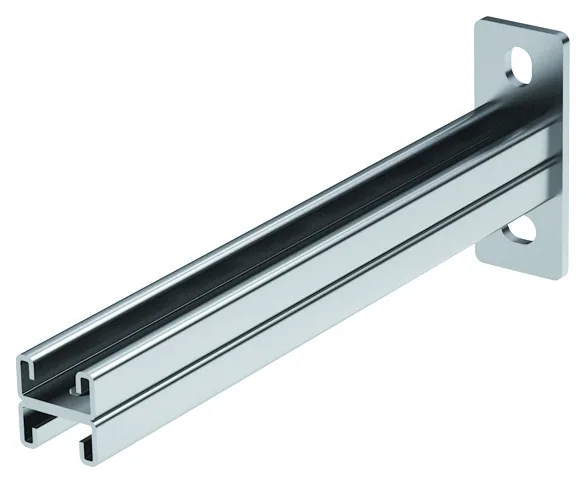

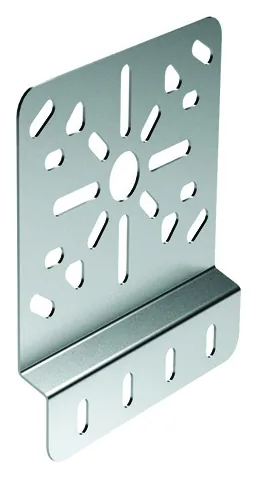

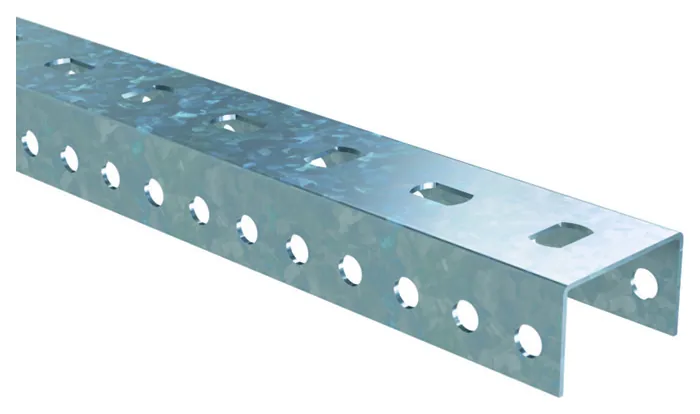

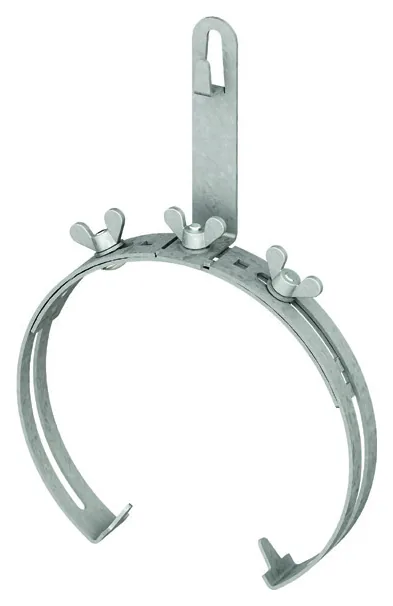

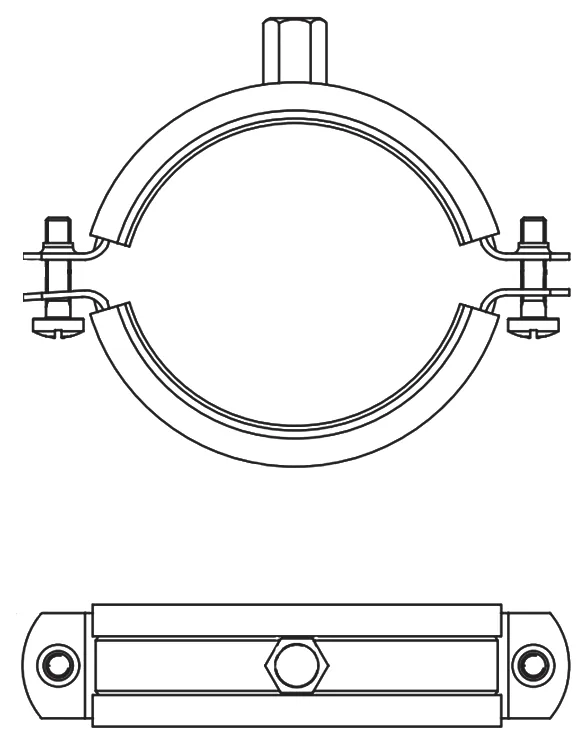

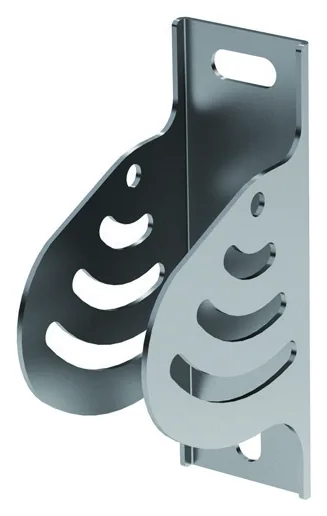

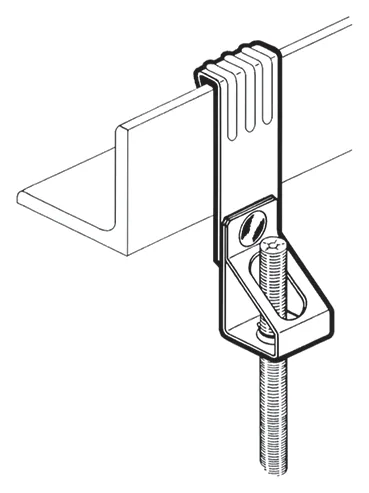

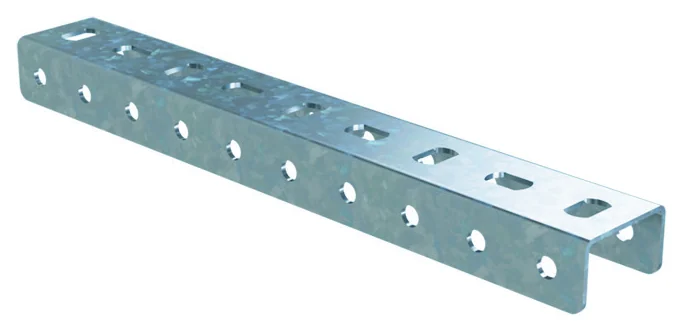

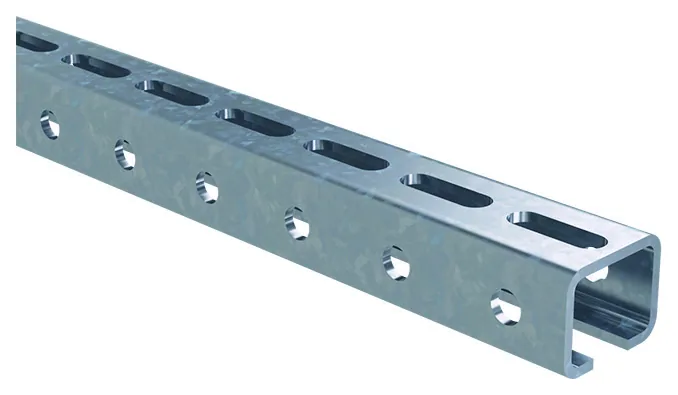

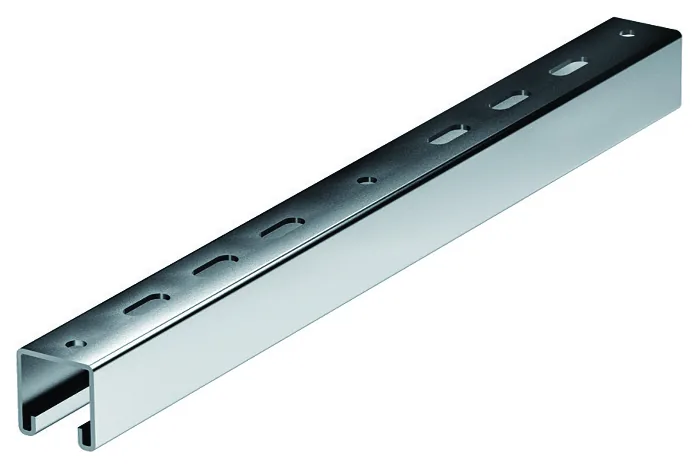

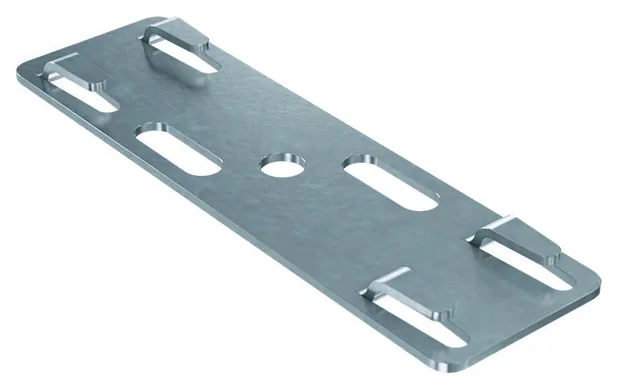

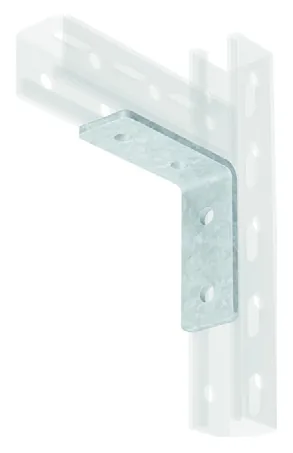

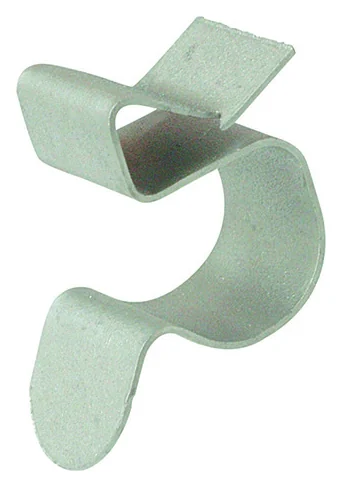

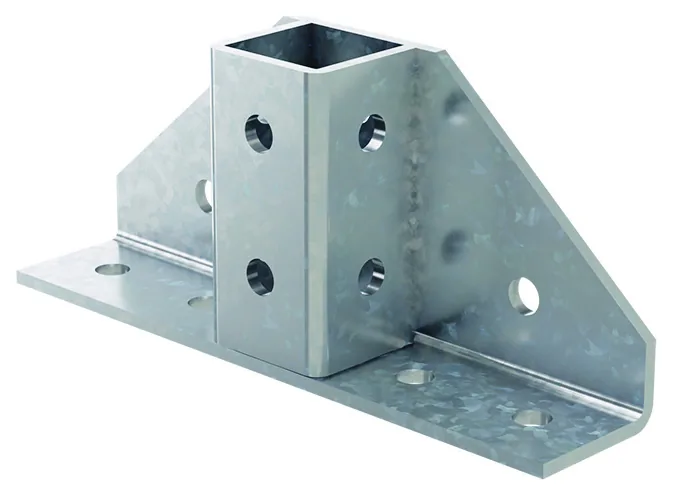

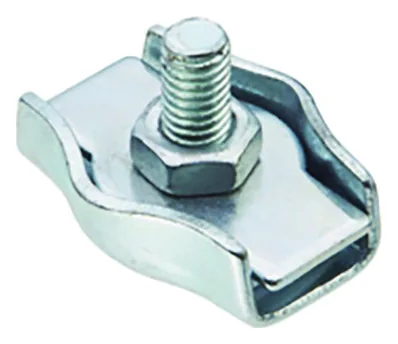

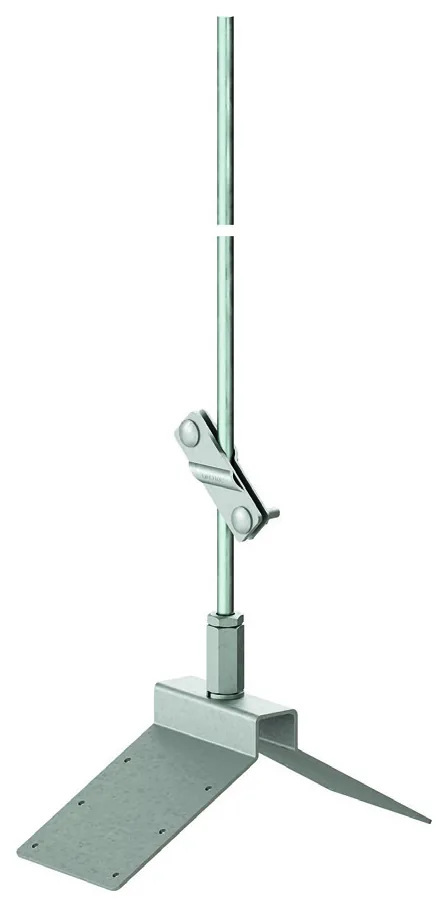

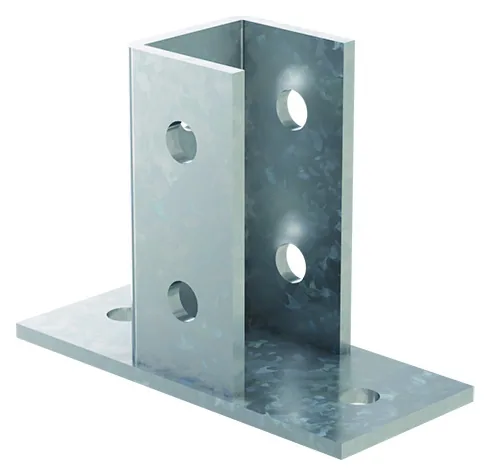

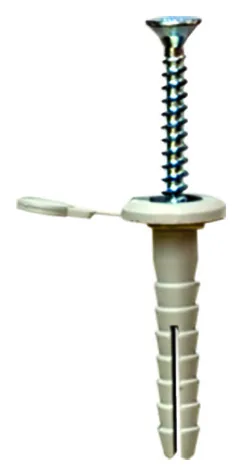

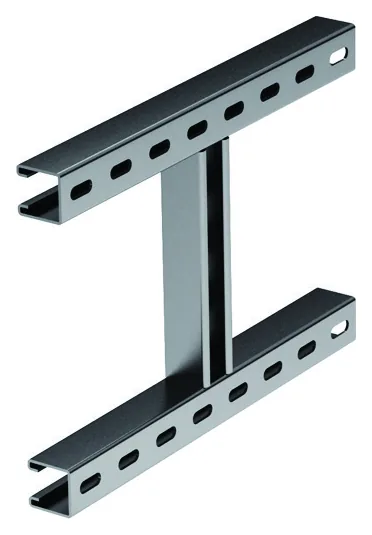

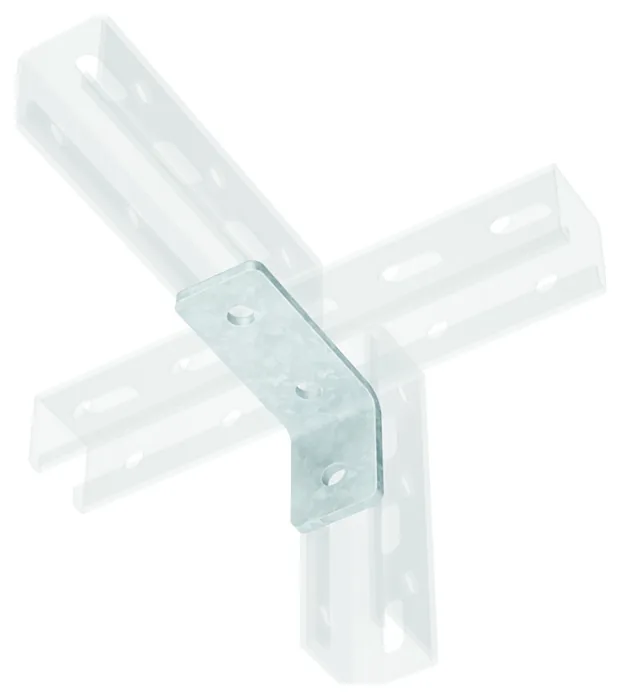

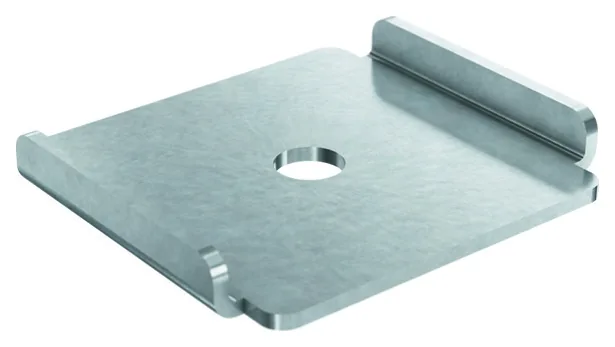

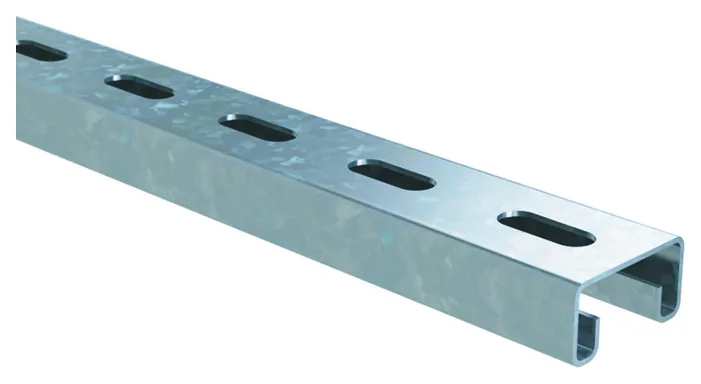

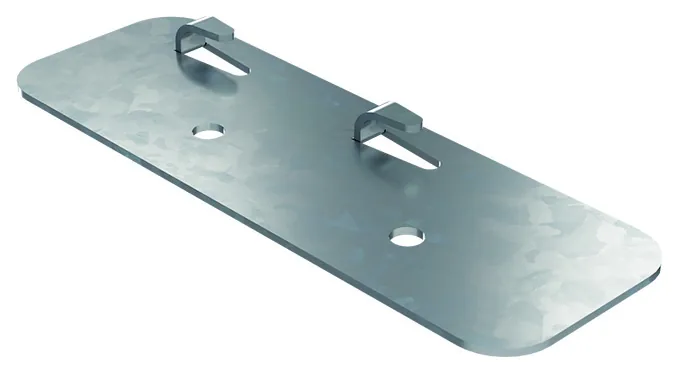

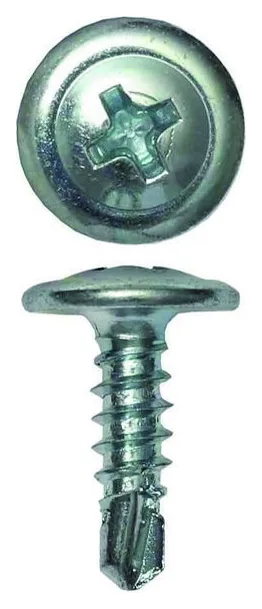

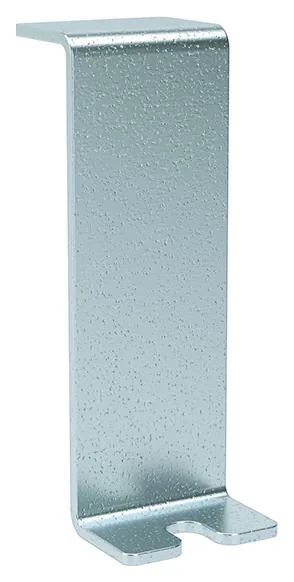

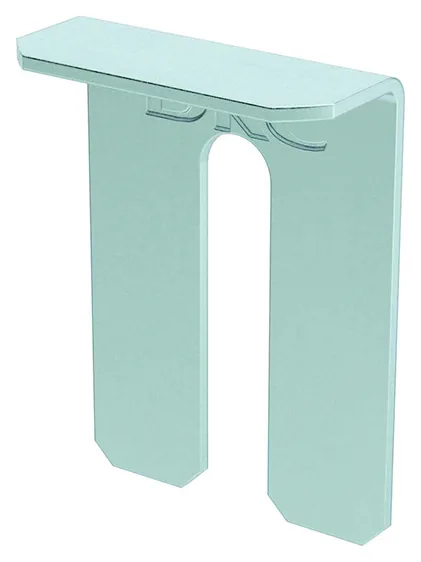

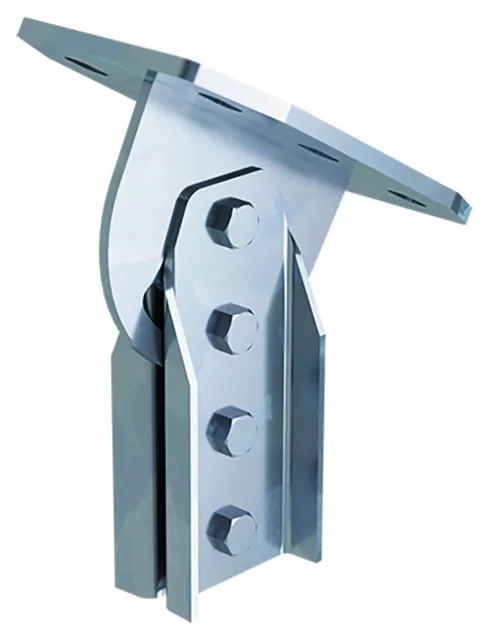

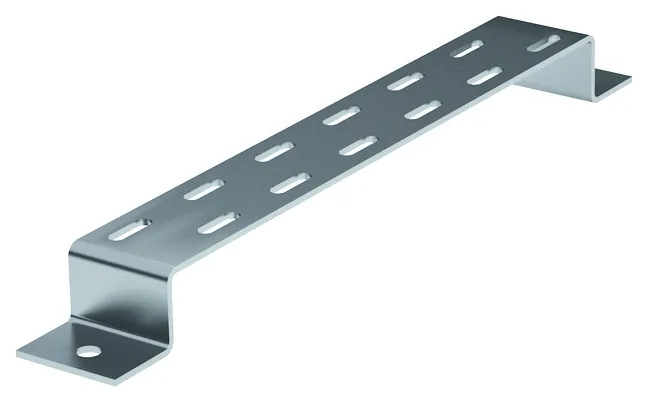

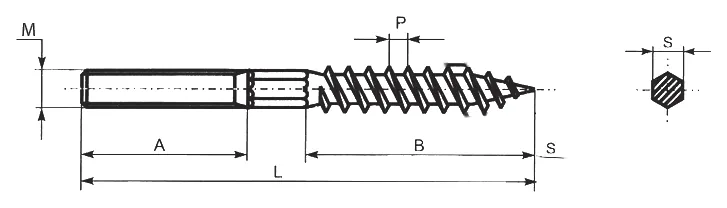

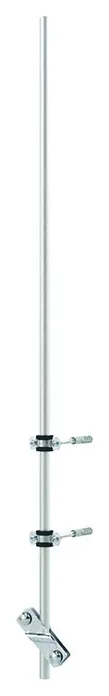

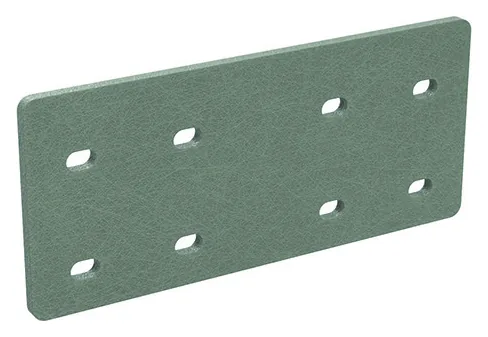

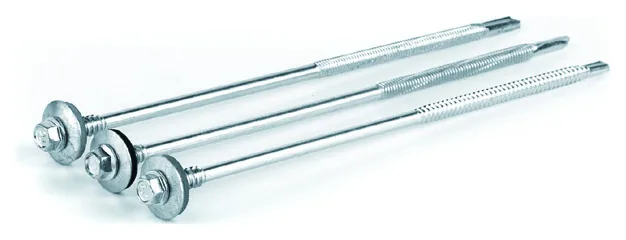

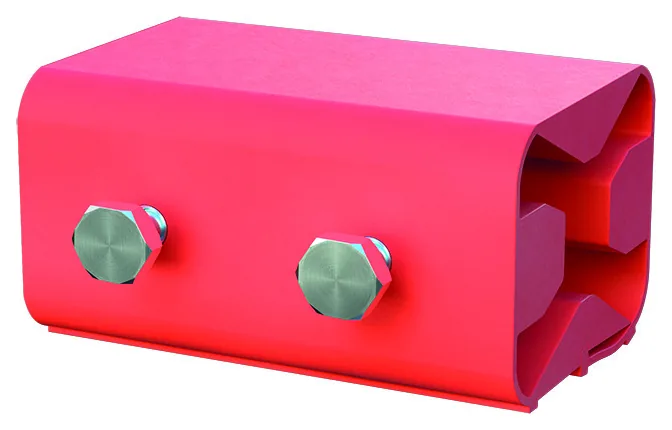

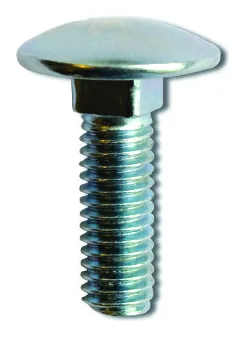

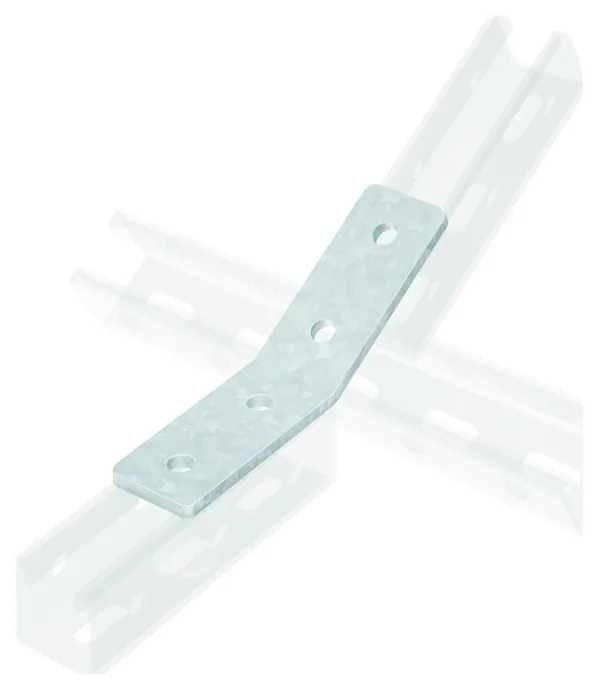

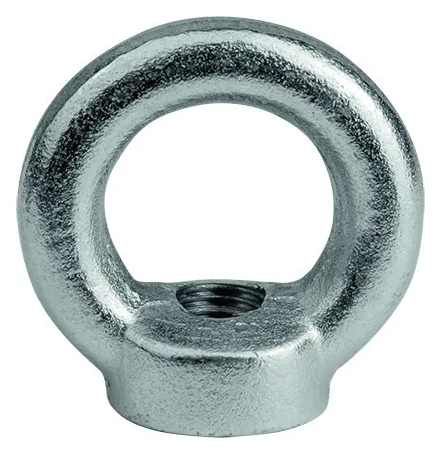

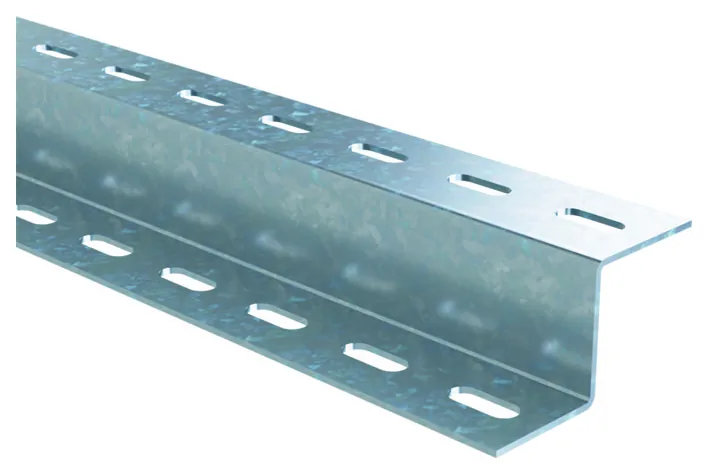

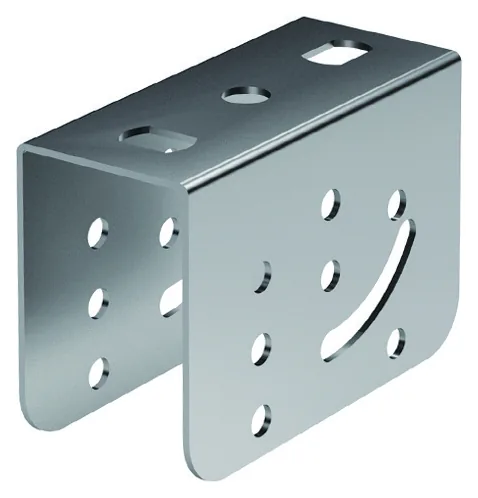

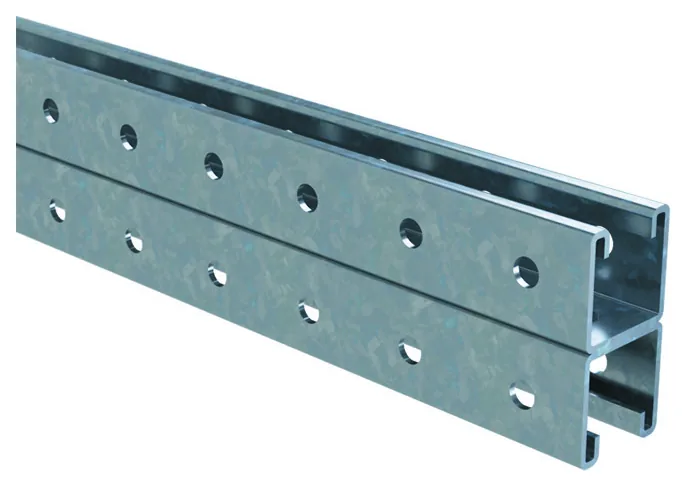

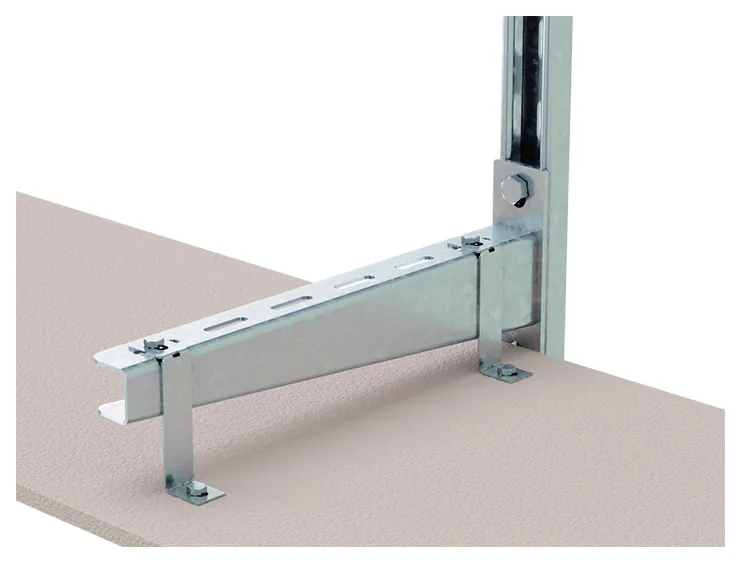

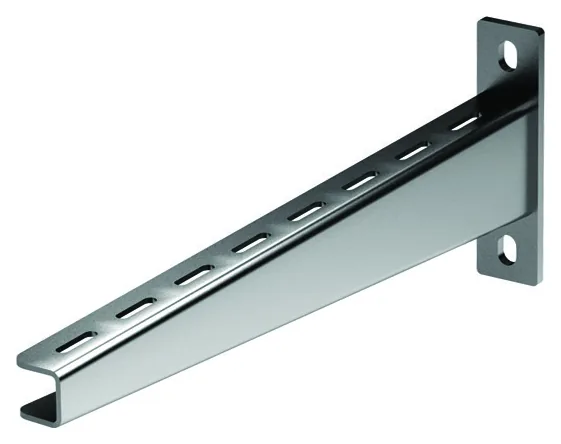

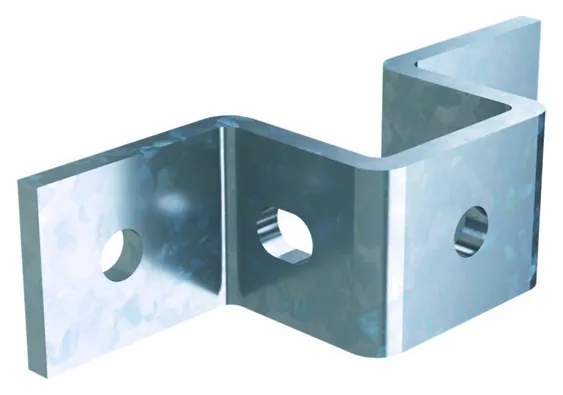

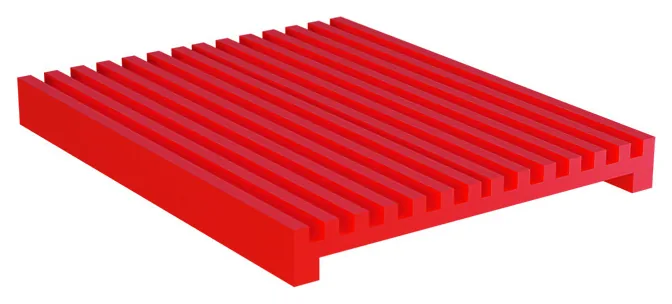

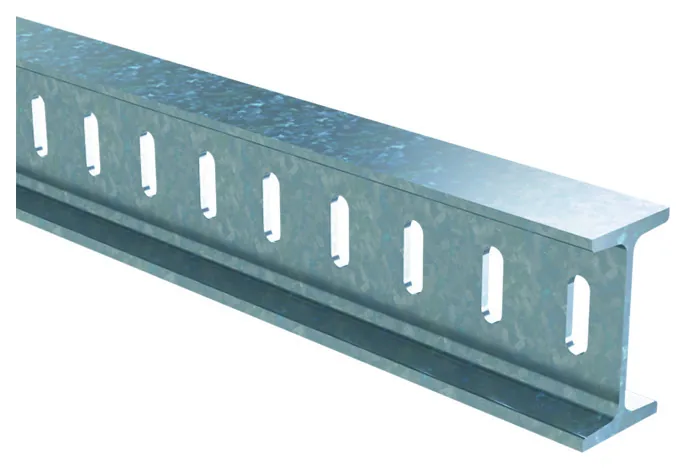

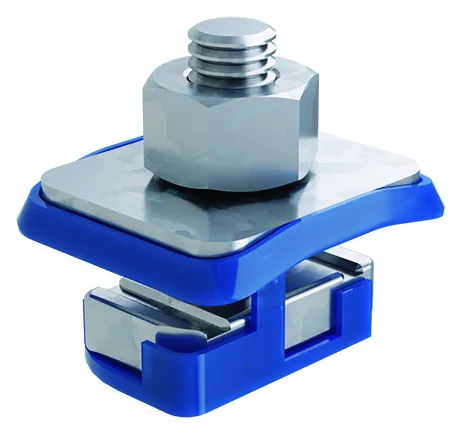

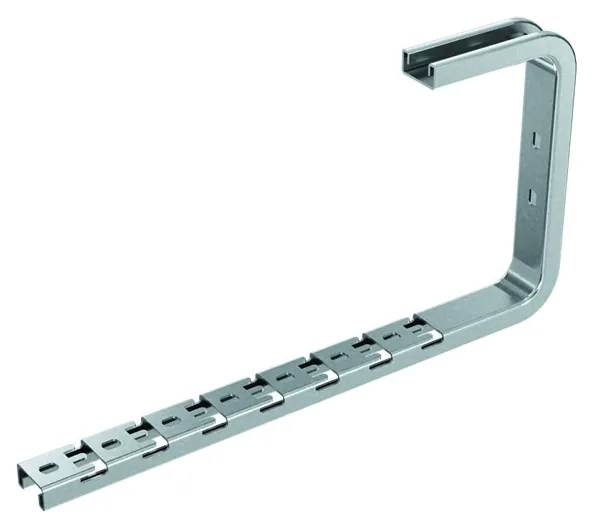

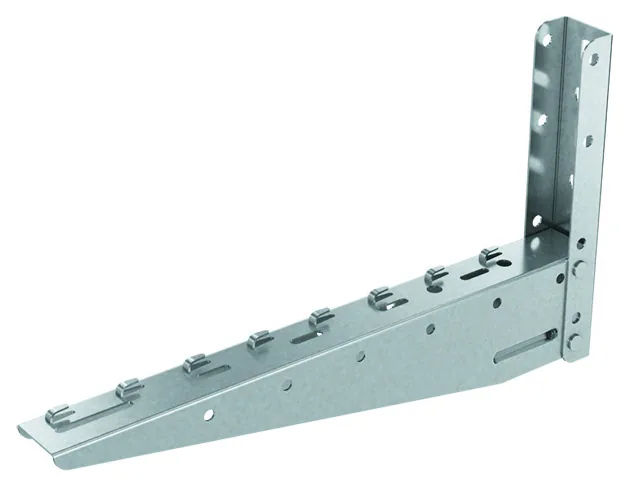

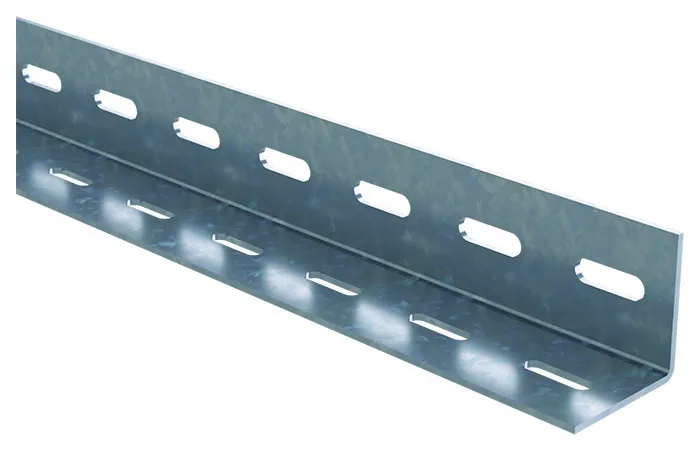

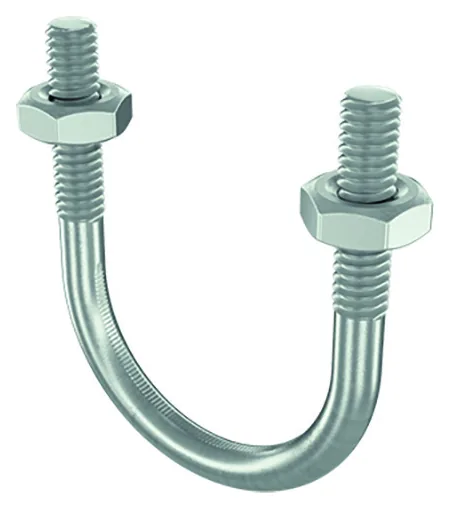

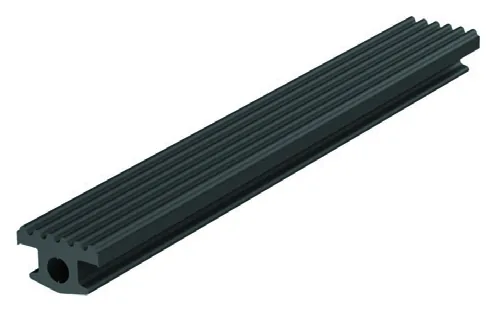

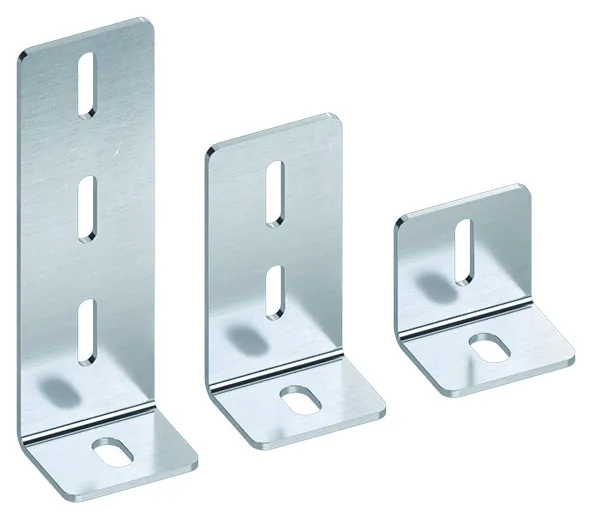

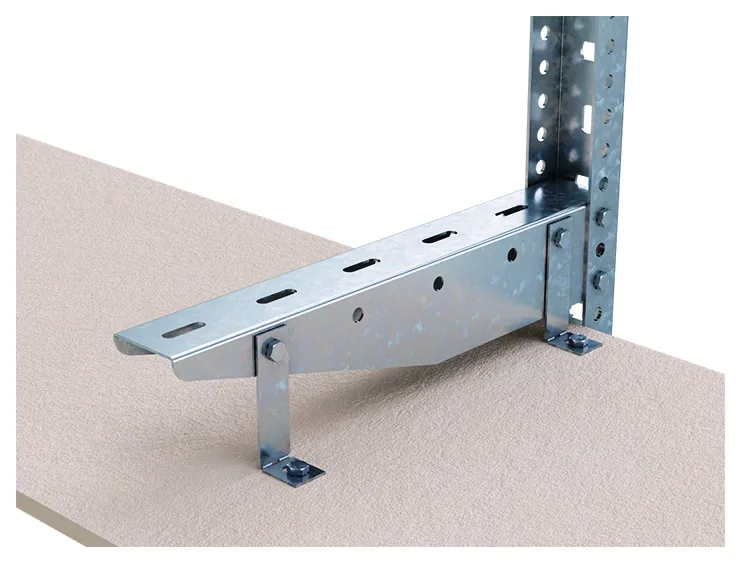

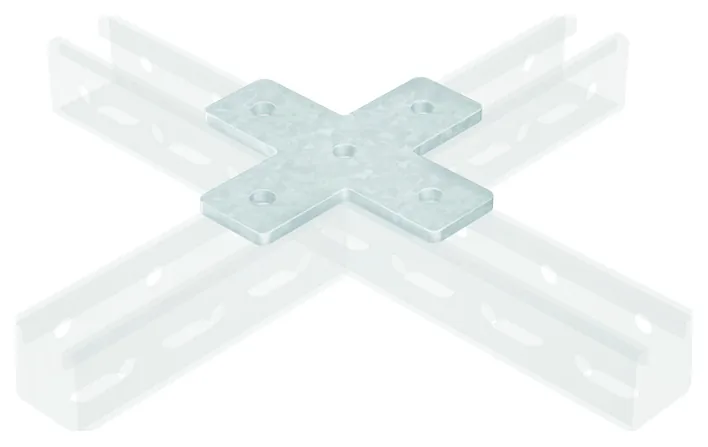

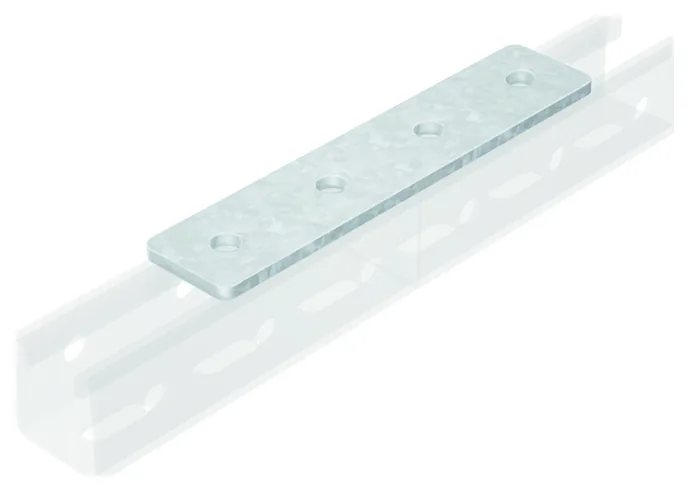

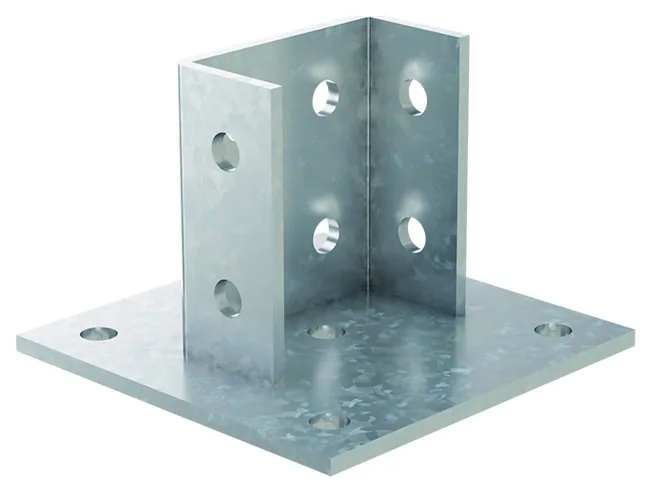

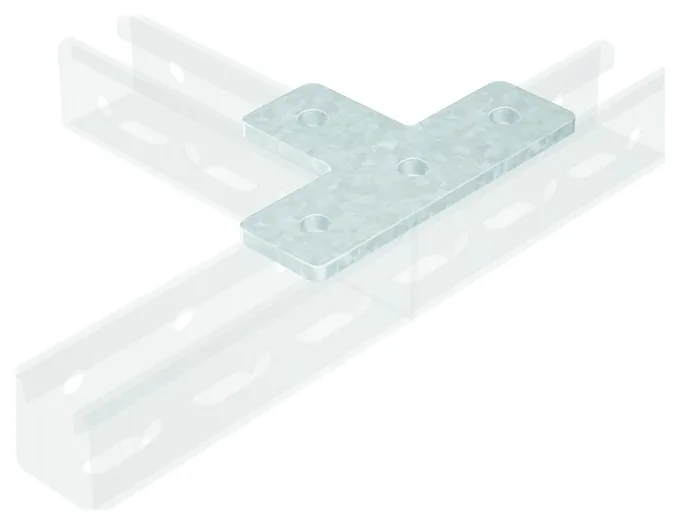

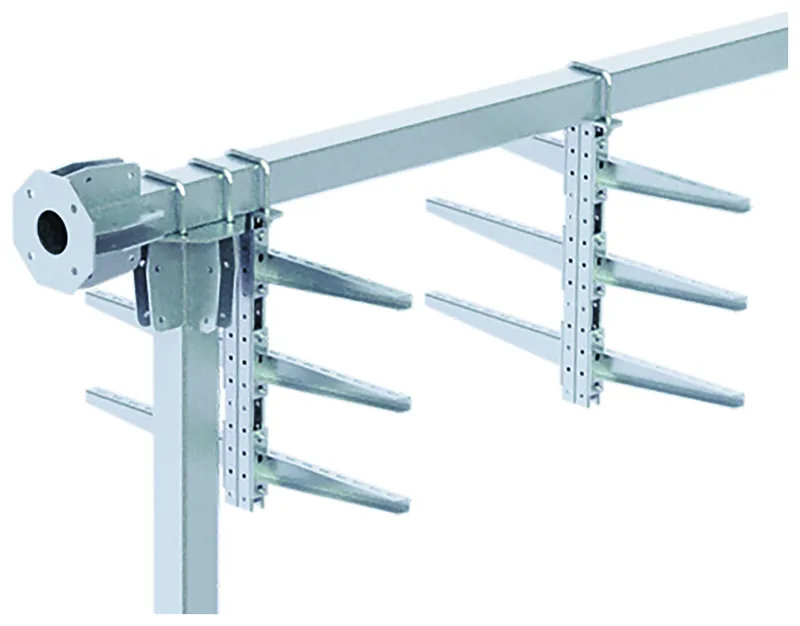

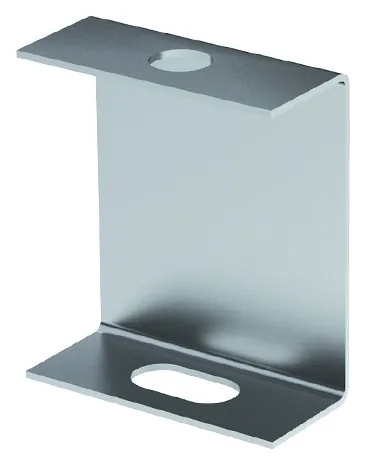

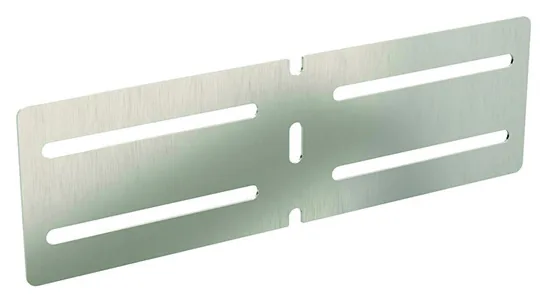

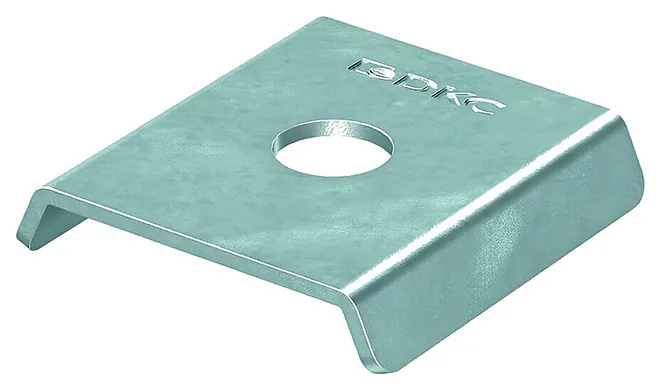

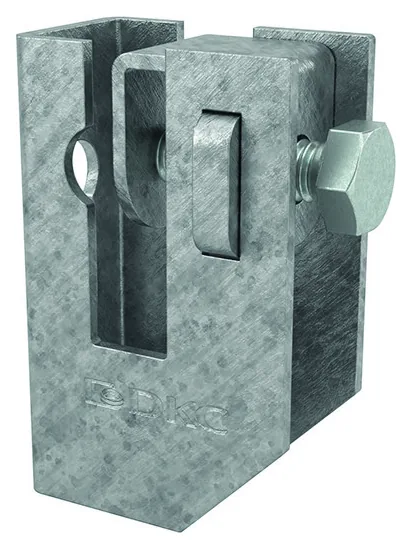

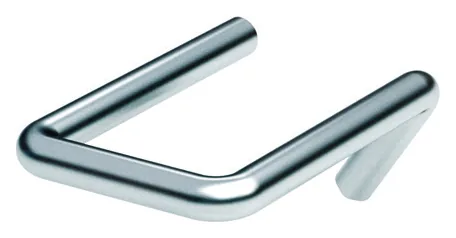

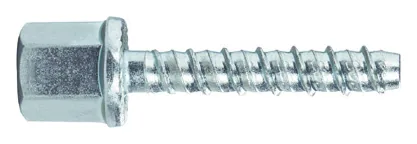

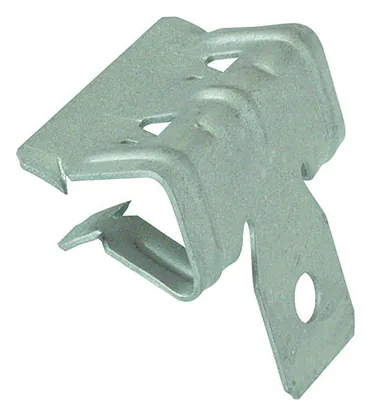

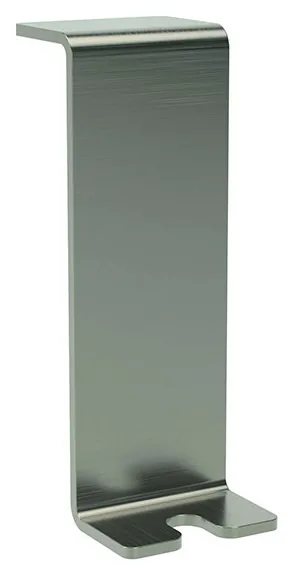

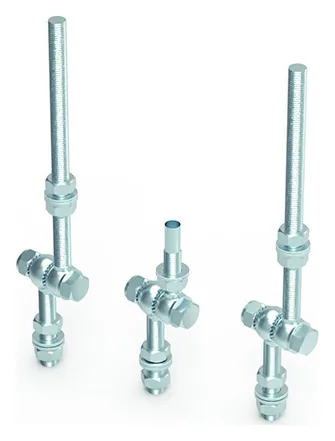

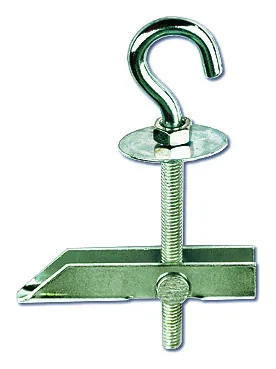

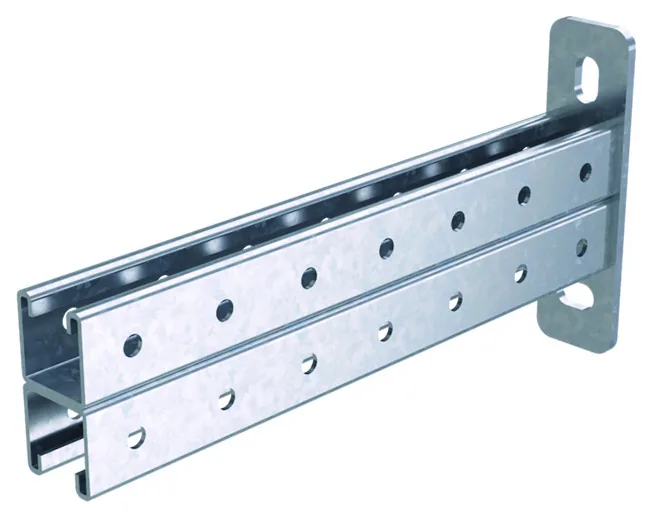

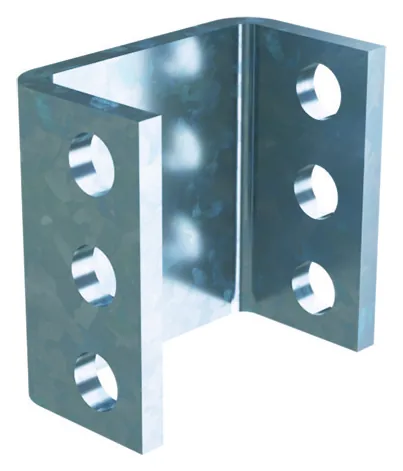

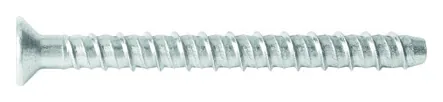

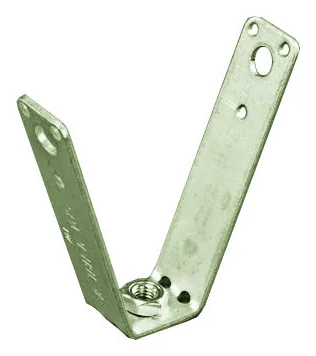

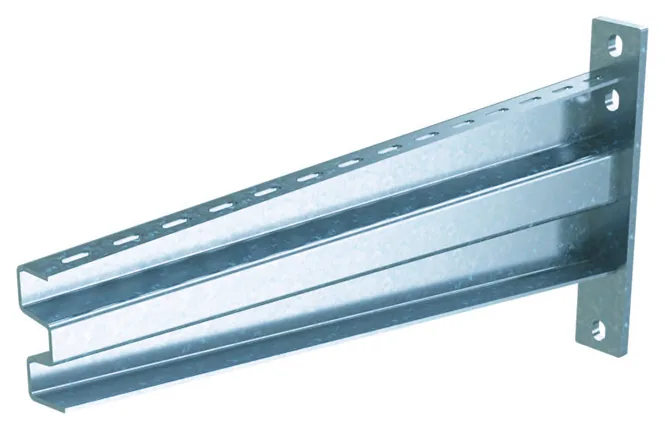

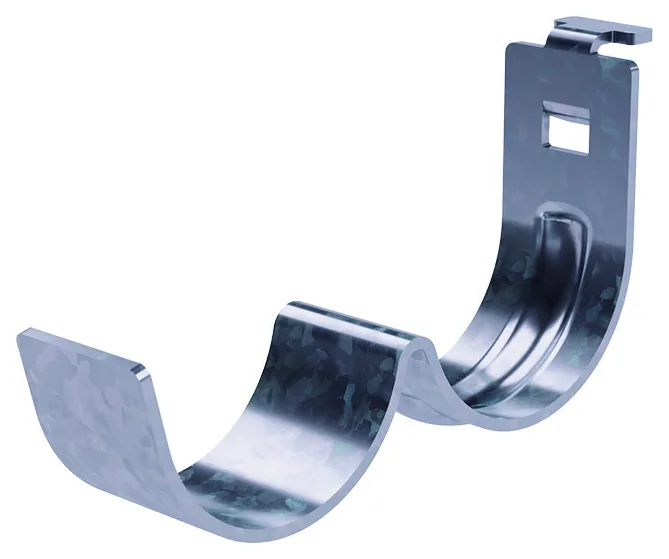

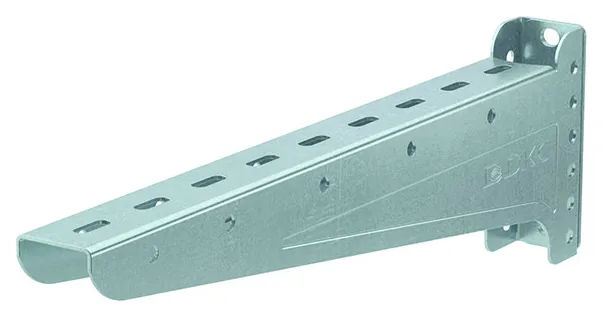

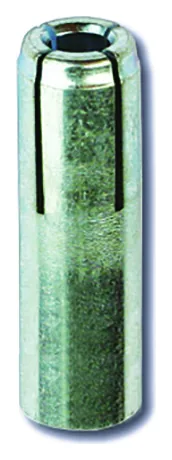

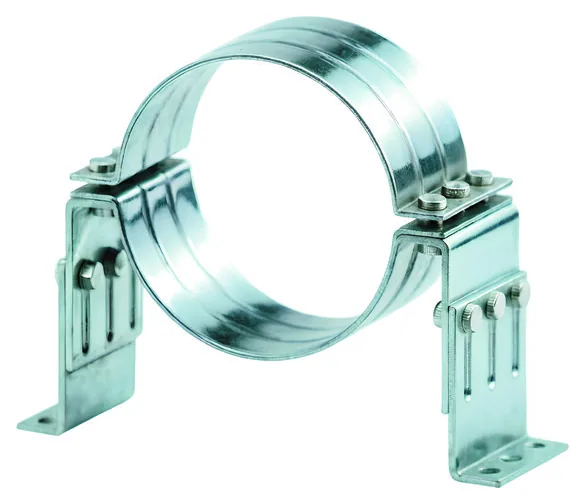

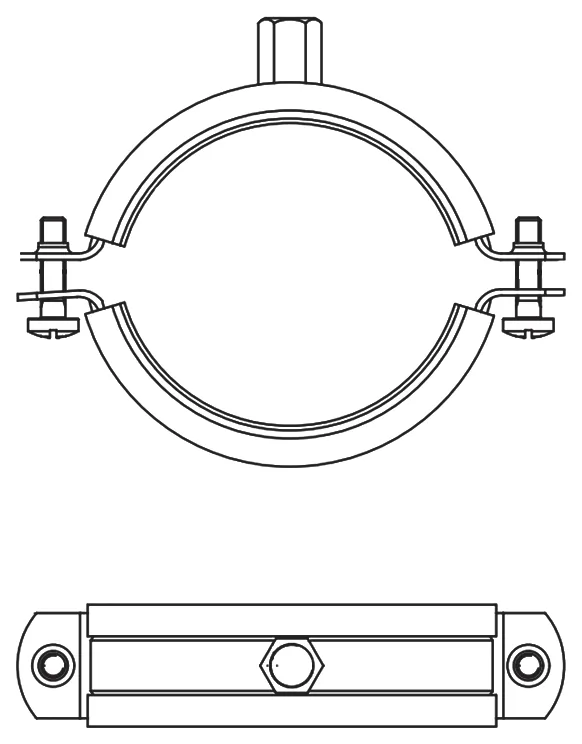

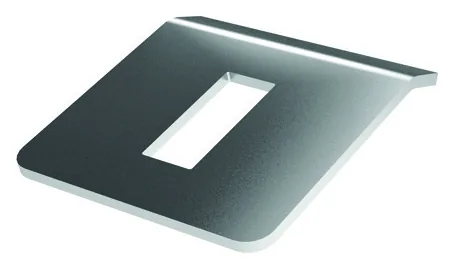

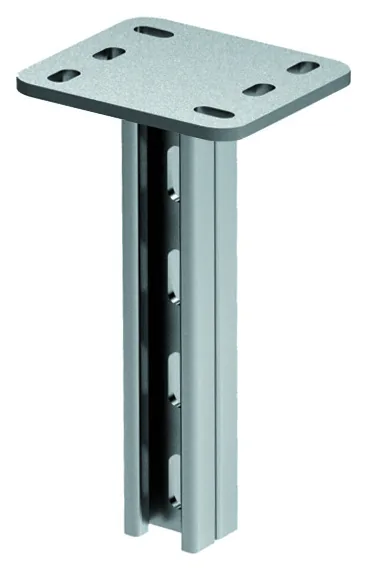

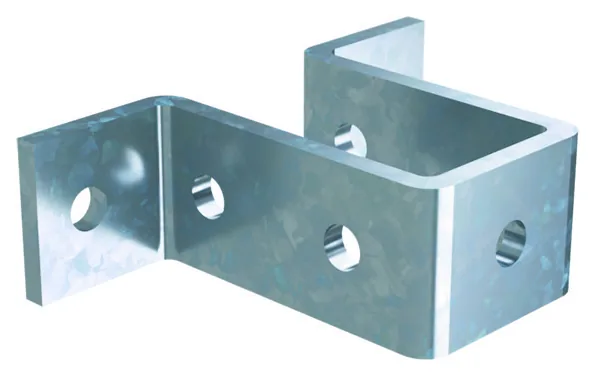

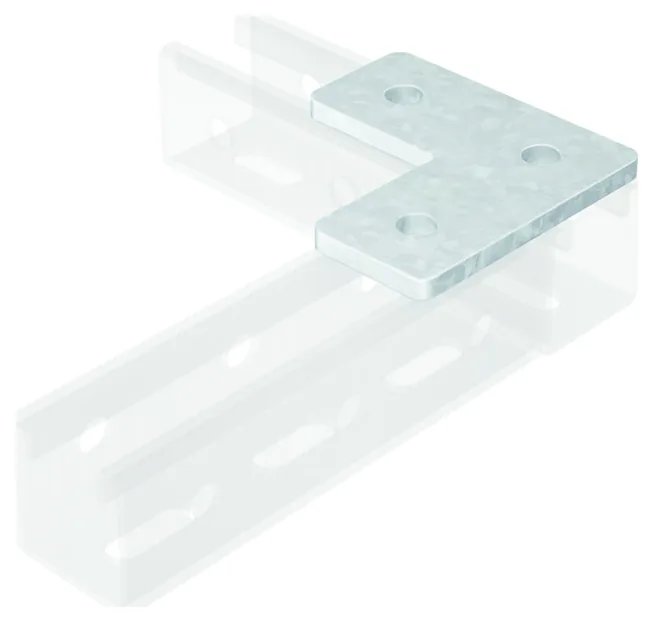

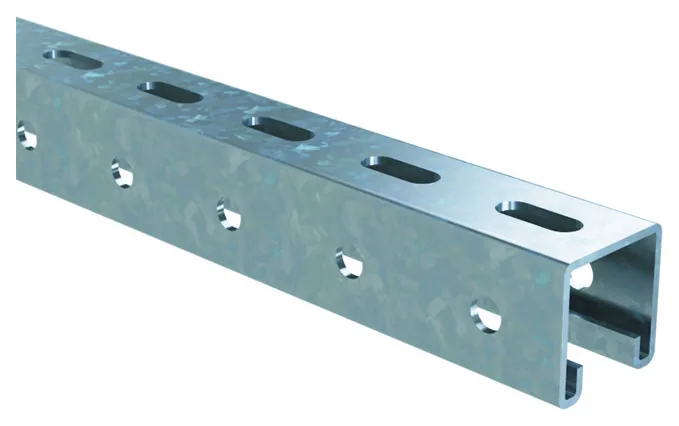

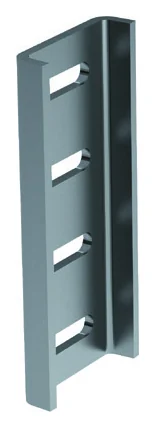

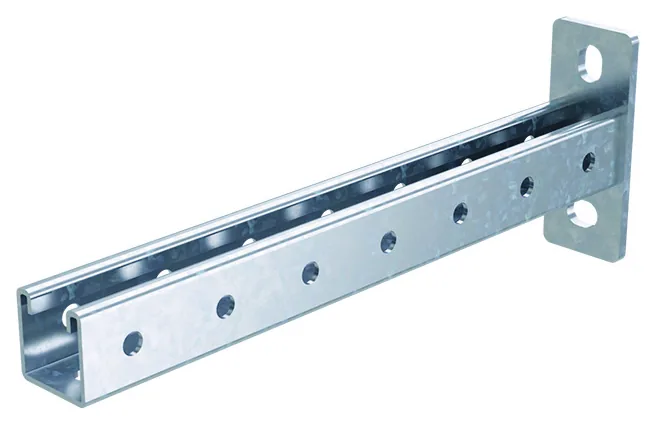

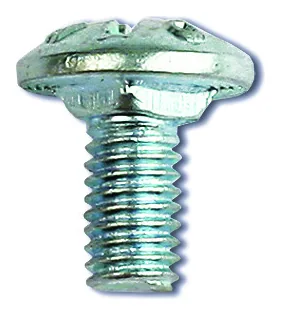

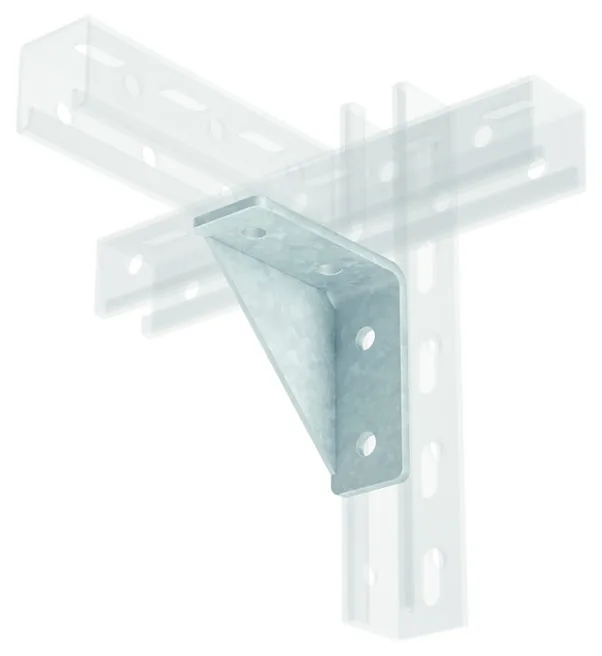

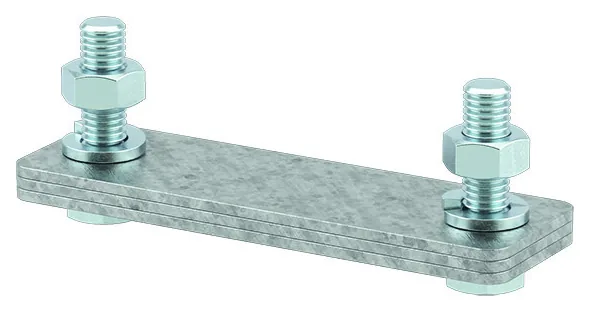

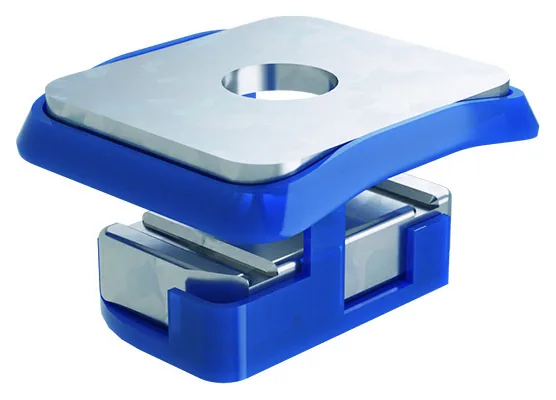

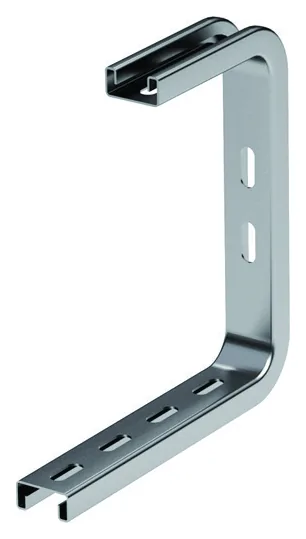

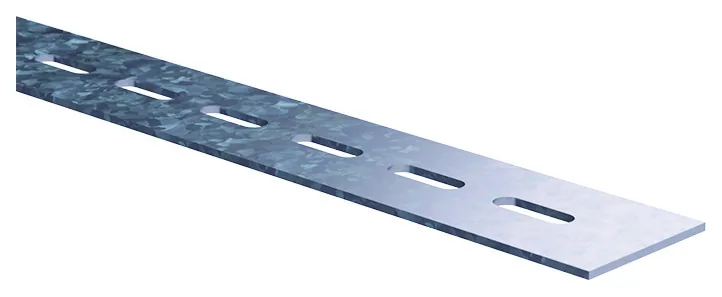

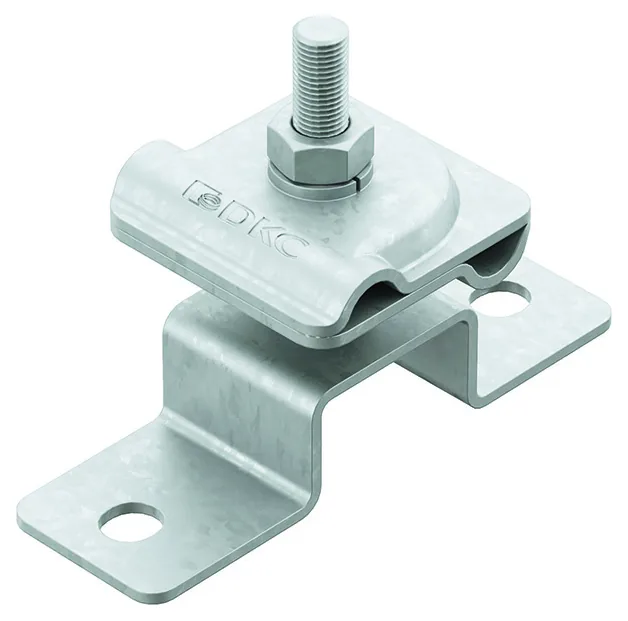

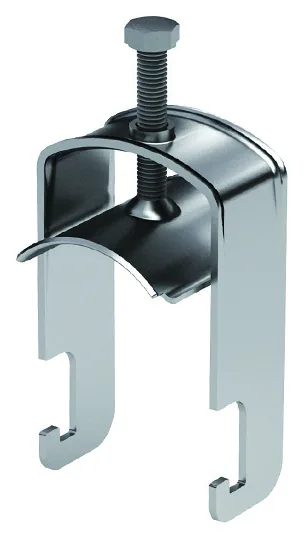

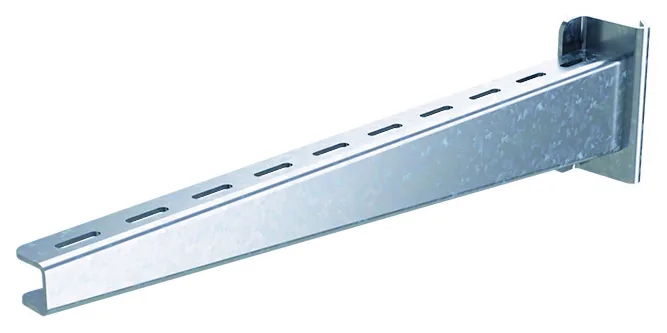

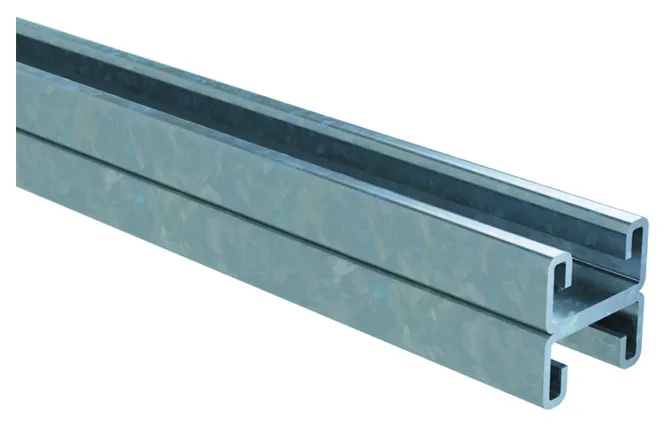

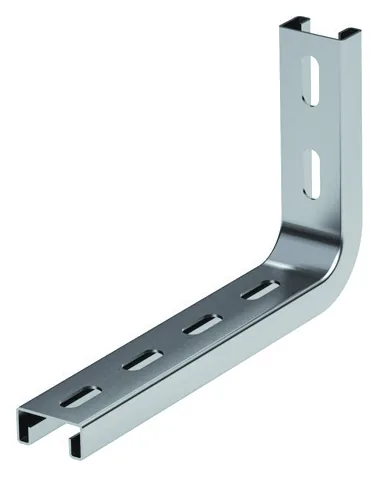

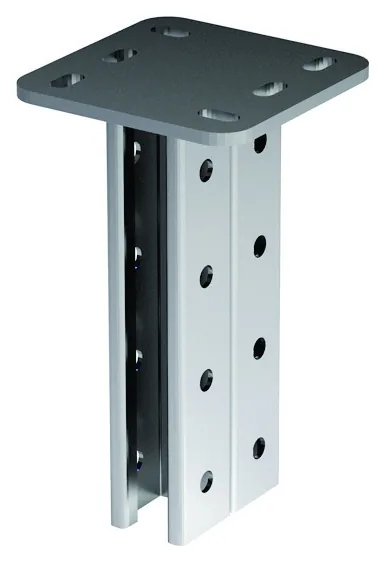

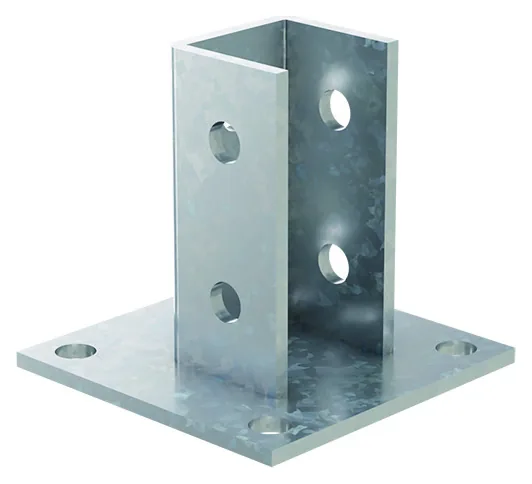

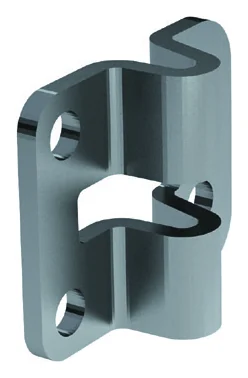

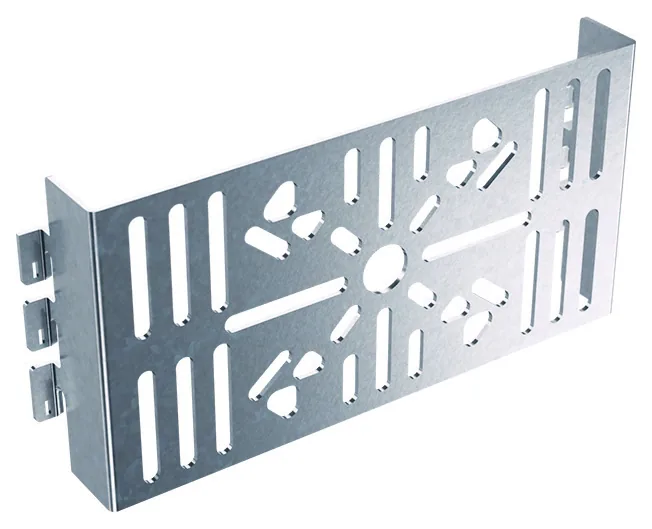

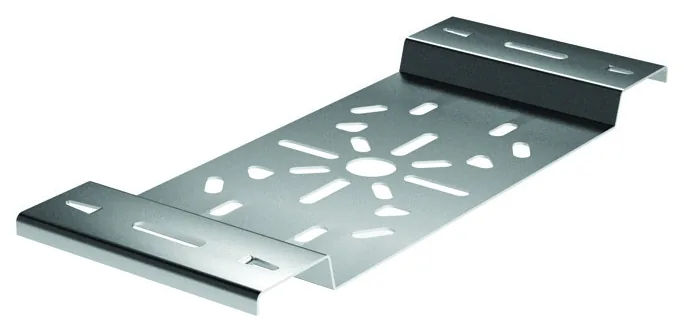

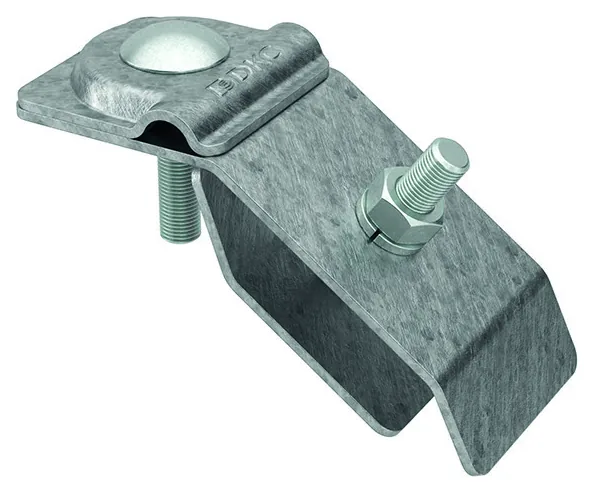

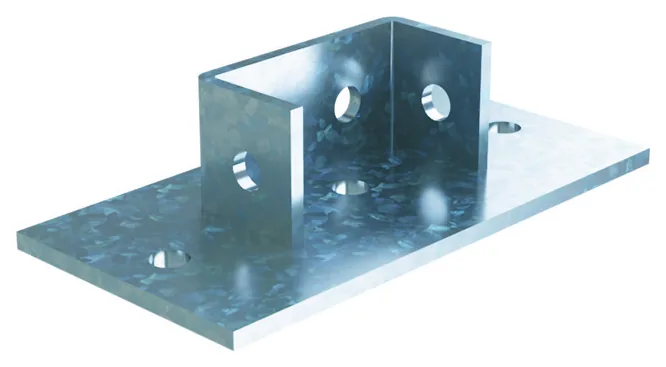

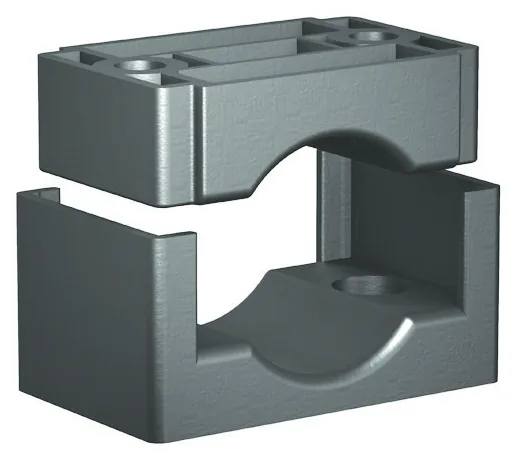

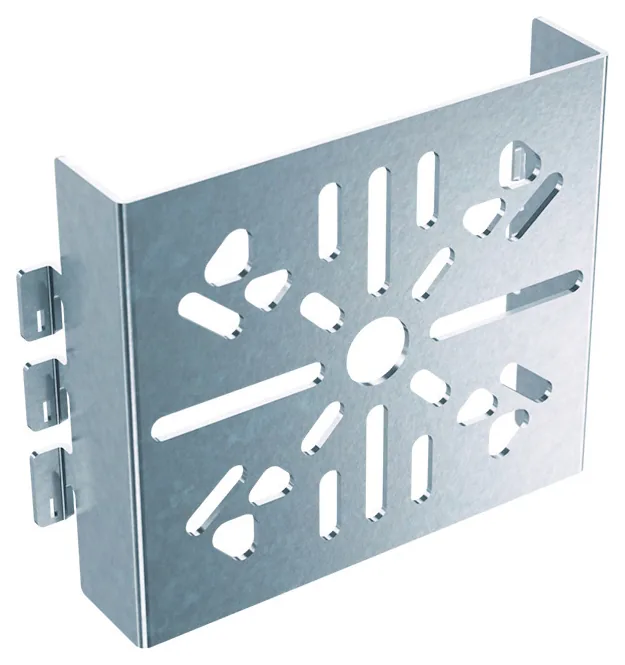

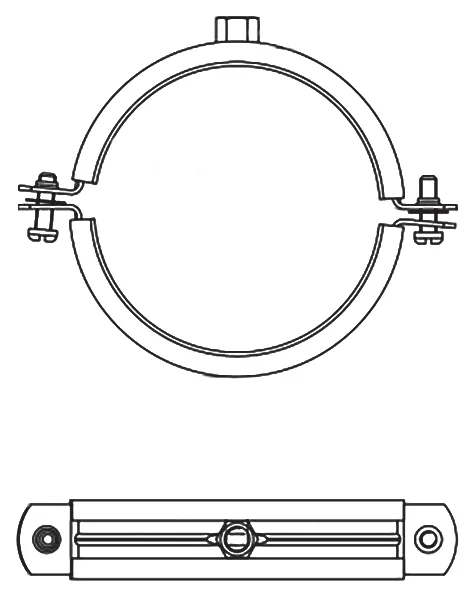

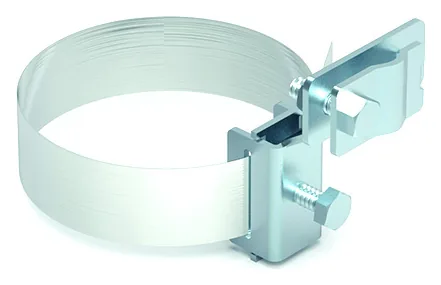

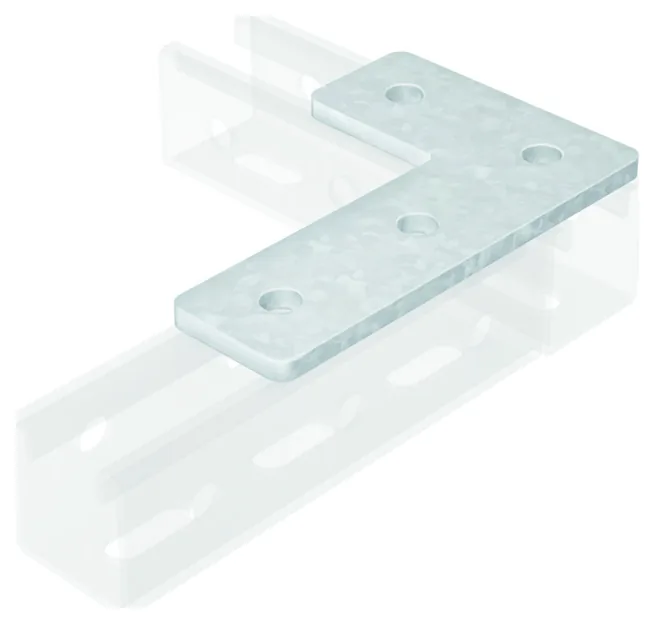

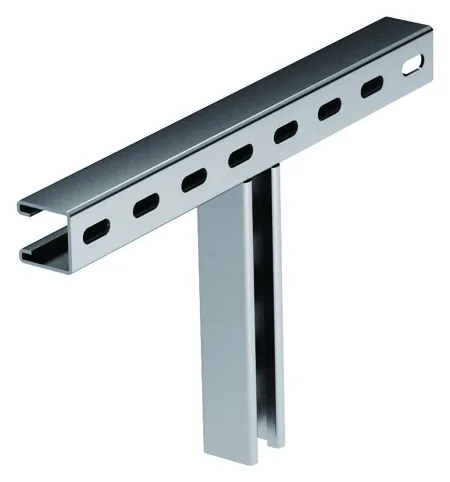

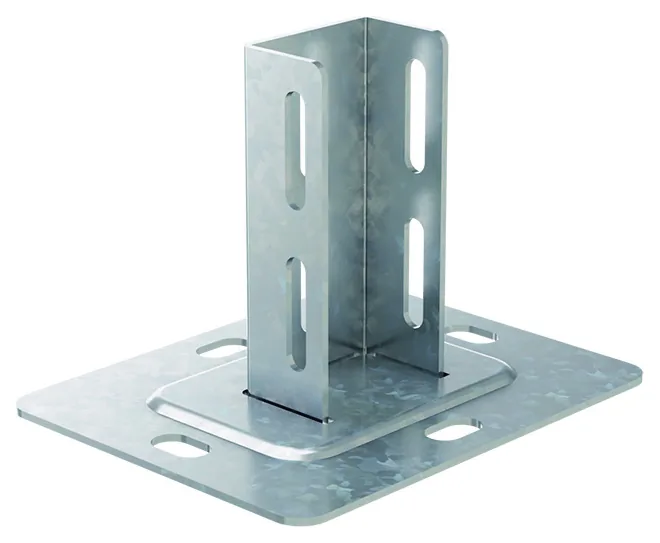

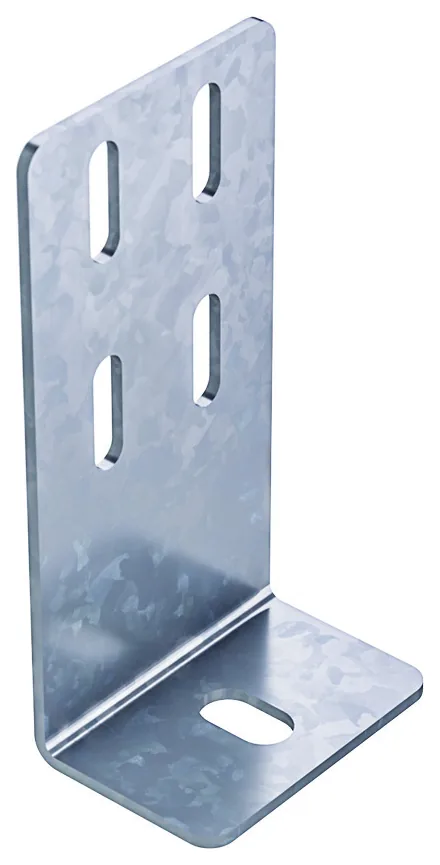

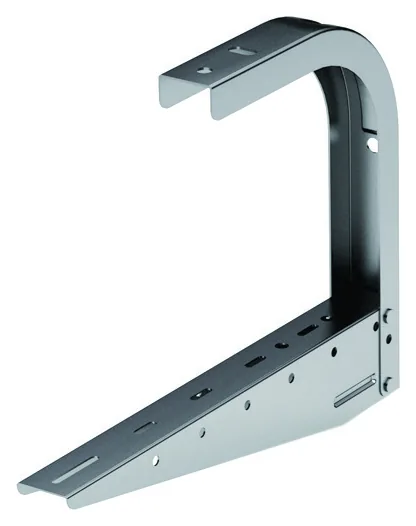

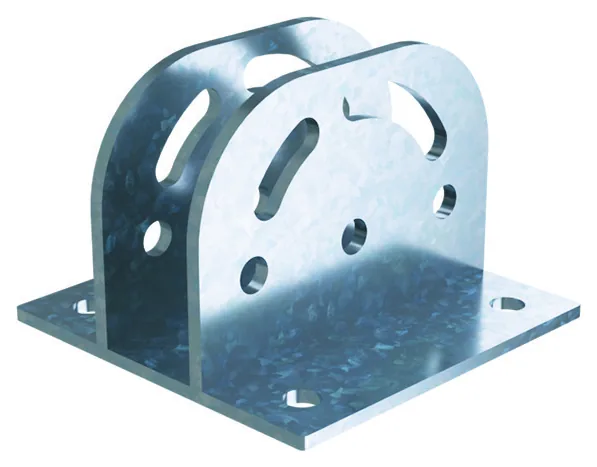

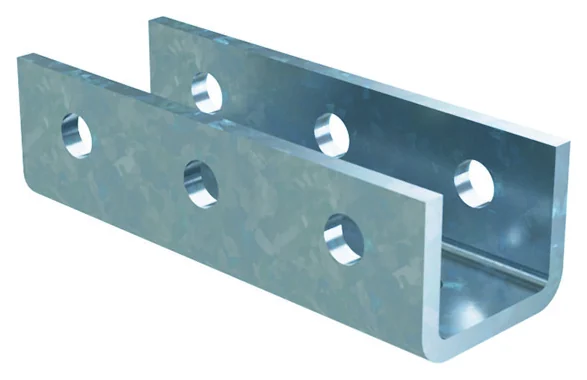

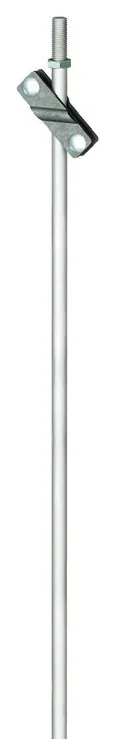

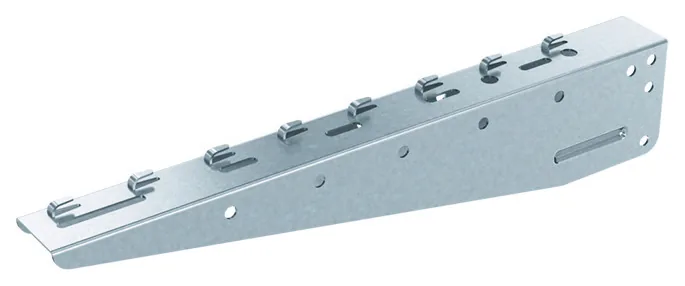

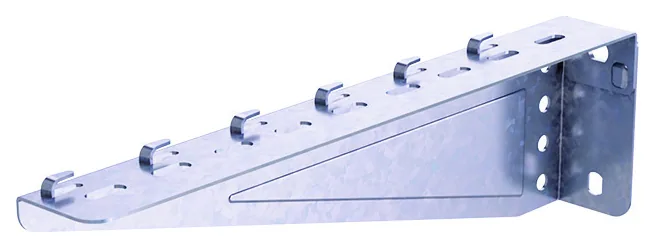

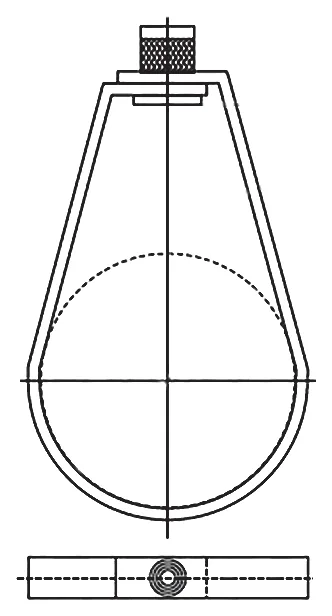

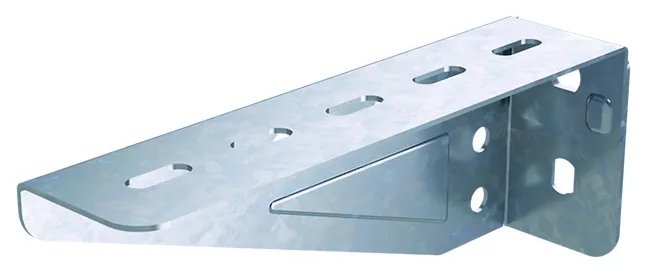

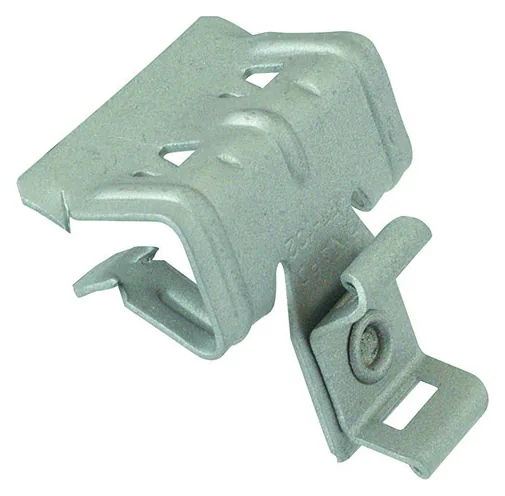

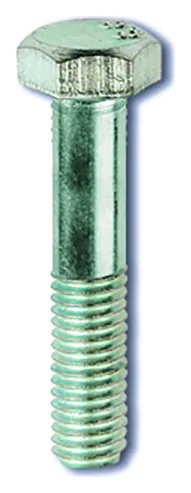

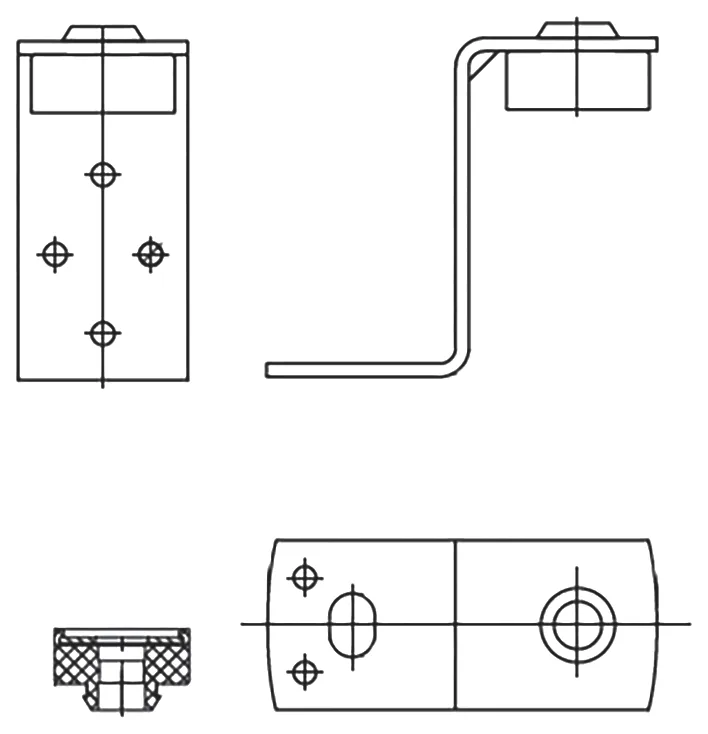

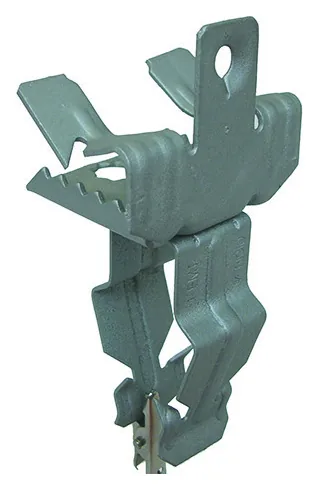

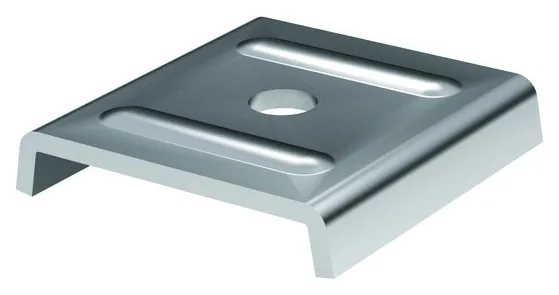

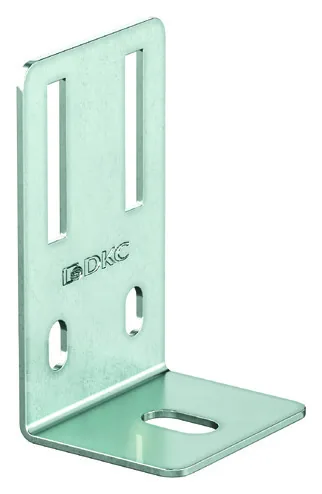

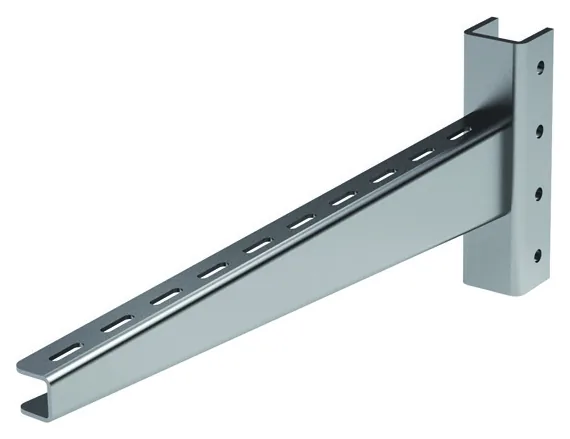

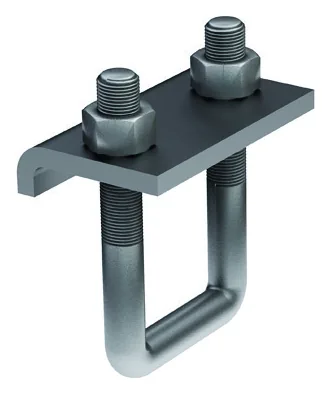

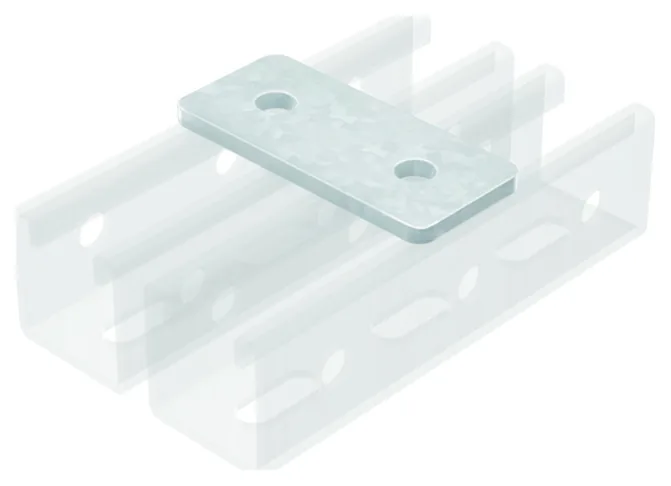

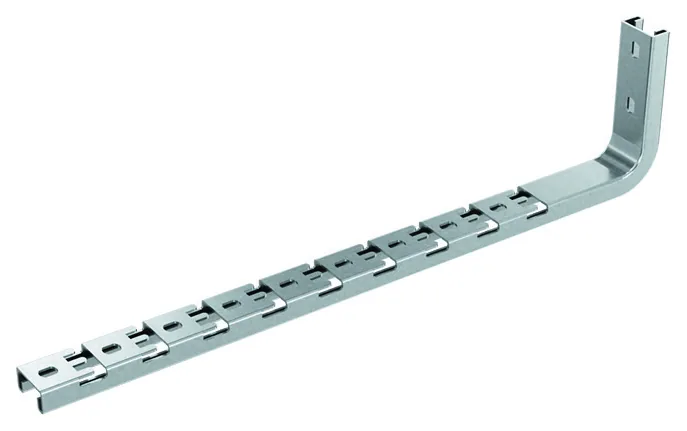

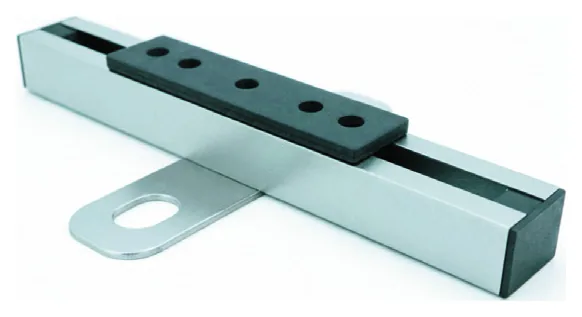

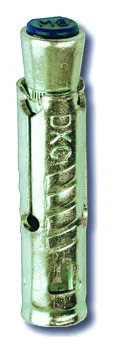

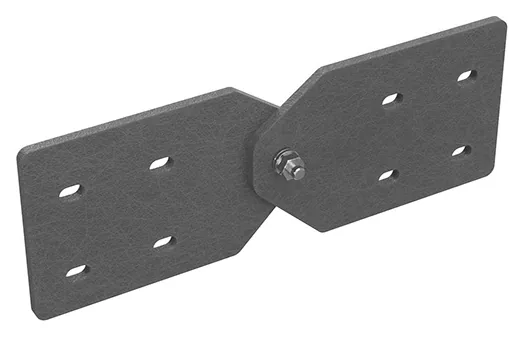

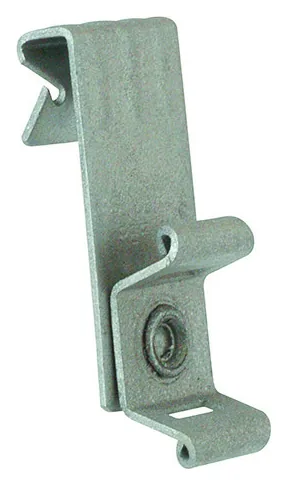

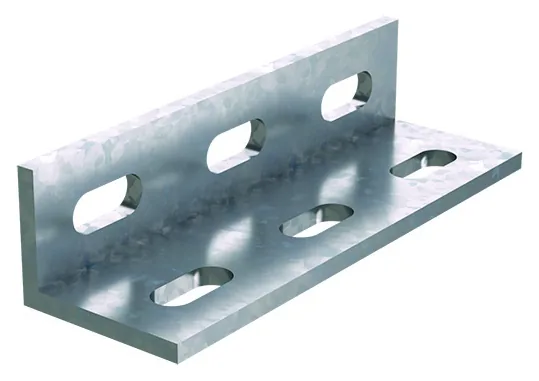

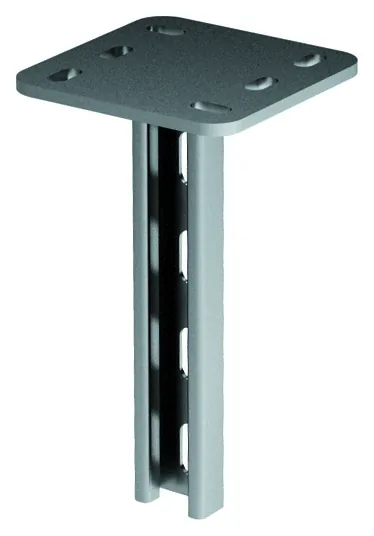

Подбор консолей и подвесов: консоль подбирается по суммарной расчетной нагрузке:
Pконсоли ≥ (Qлоток + Qкаб + Qкрышка + Qснег + Qлёд) · L, где L — длина пролёта между опорами.
При необходимости пришлите кабельный журнал — инженеры выполнят расчет нагрузок и подберут оптимальную монтажную систему.

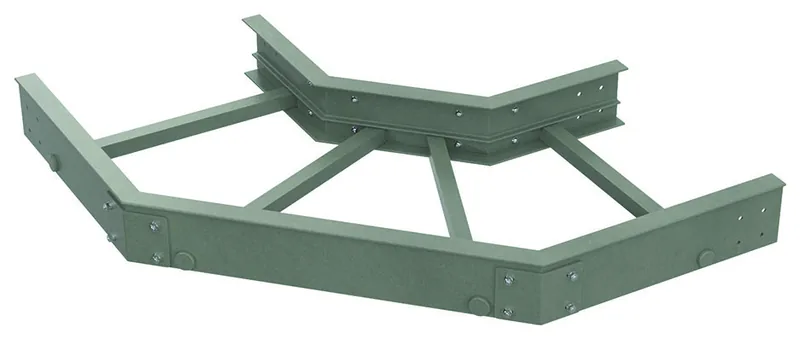

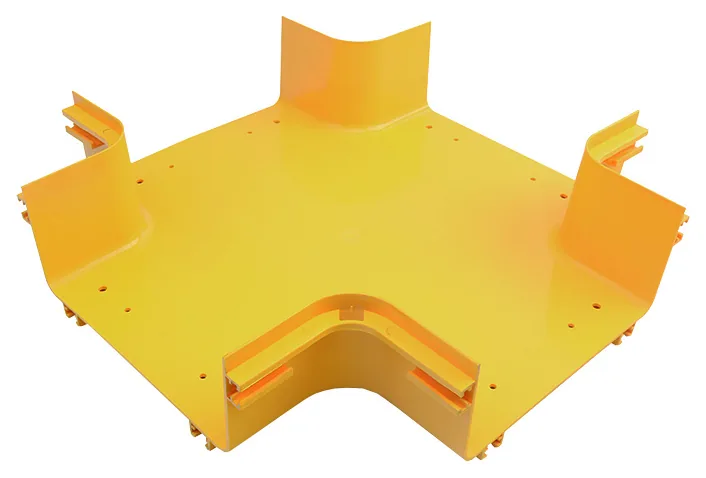

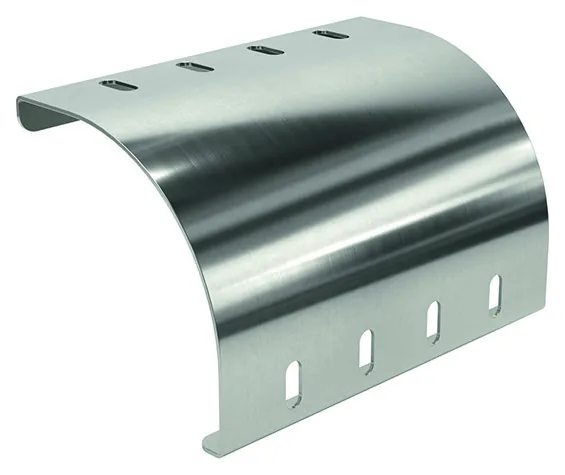

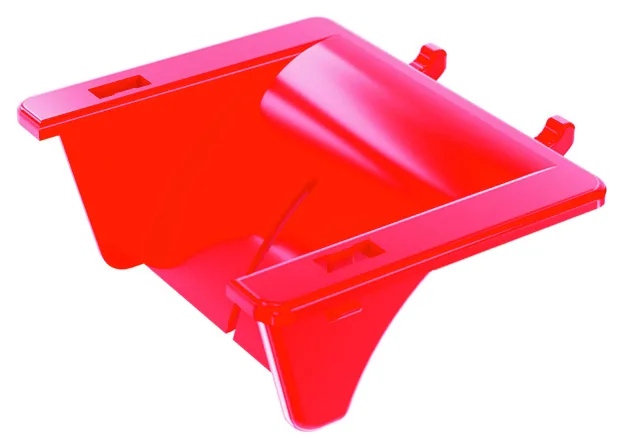

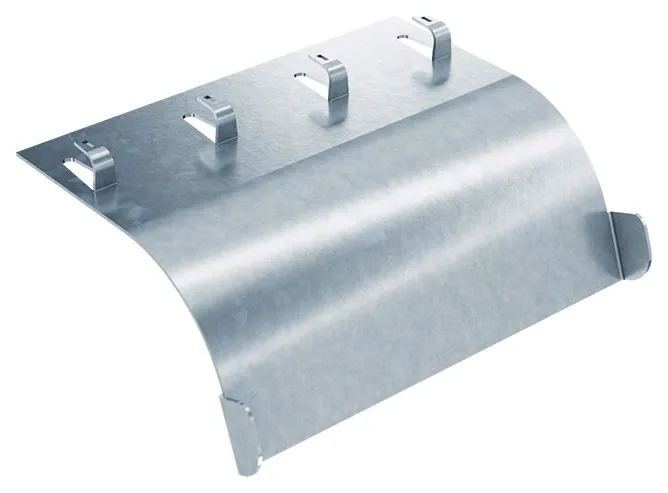

Радиус изгиба кабеля и подбор фасонных секций

Минимально допустимый радиус изгиба кабеля нормируется ПУЭ (п. 2.1.24, гл. 2.3), СП 76.13330.2016 и ГОСТ 31996-2012 / ТУ производителей кабеля. Несоблюдение радиуса приводит к механическим повреждениям изоляции и оболочки при протяжке.

Тип кабеля и конструкцияМинимальный радиус изгиба (R/d)
Силовые кабели с пластмассовой изоляцией (ВВГнг, ВВГнг-LS/FRLS) одножильные10 наружных диаметров (10d)
Силовые кабели с пластмассовой изоляцией многожильные (ВВГнг, ВВГнг-LS)7,5 наружных диаметров (7,5d)
Силовые кабели с изоляцией из сшитого полиэтилена (СПЭ, XLPE) одножильные15 наружных диаметров (15d)
Силовые кабели с изоляцией из сшитого полиэтилена (СПЭ, XLPE) многожильные10–12 наружных диаметров (10–12d)
Гибкие кабели в резиновой оболочке (КГ, КГ-ХЛ)6–8 наружных диаметров (6–8d)
Бронированные кабели со стальной ленточной броней (ВБбШв, АВБбШв)10 наружных диаметров (10d)
Витая пара экранированная / неэкранированная (UTP / FTP Cat. 5e / 6 / 6A)4–8 наружных диаметров (при монтаже ≥ 8d)
Оптические кабели (ВОЛС)20 диаметров при протяжке, 10d в смонтированном виде

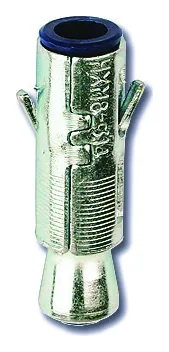

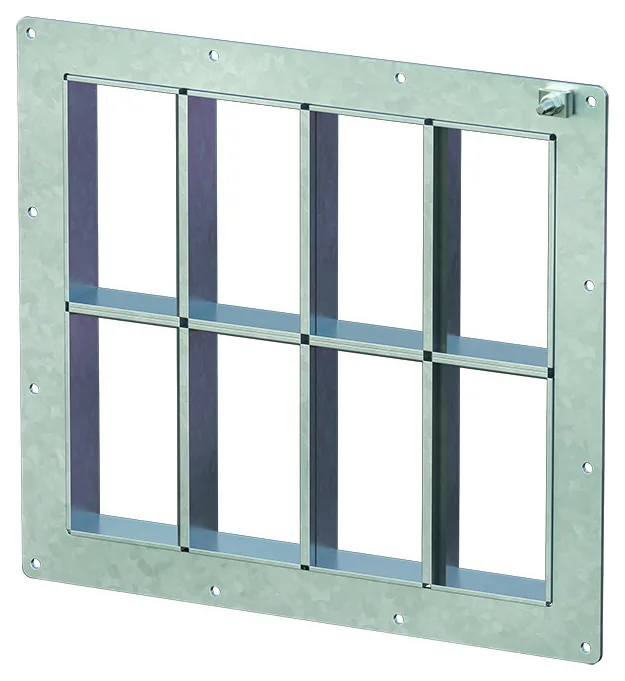

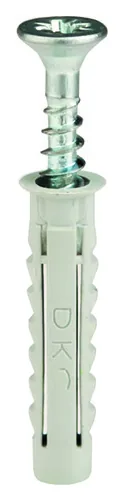

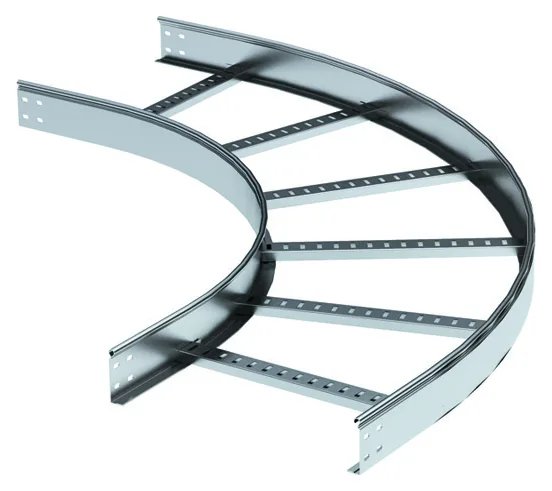

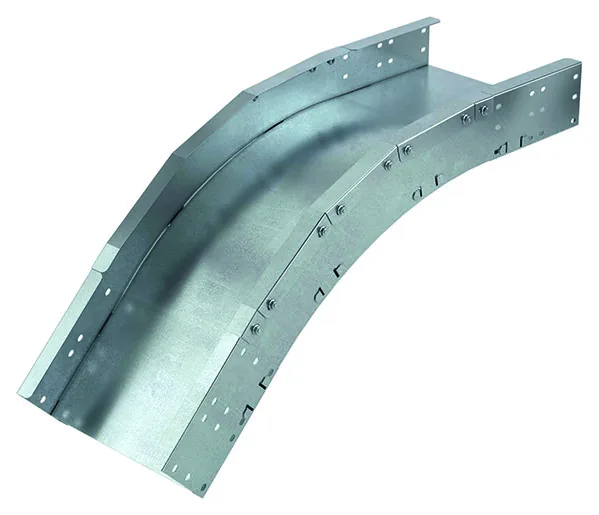

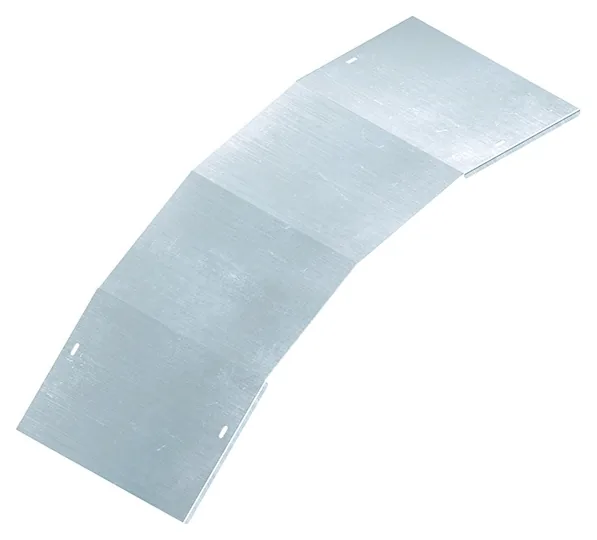

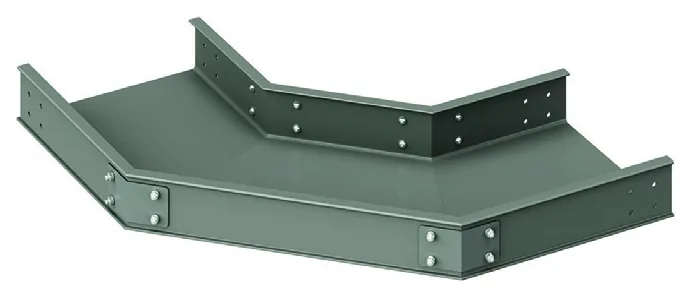

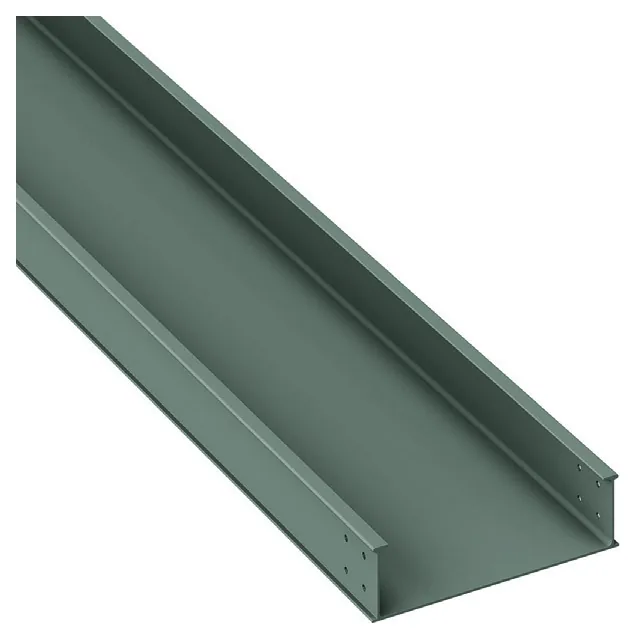

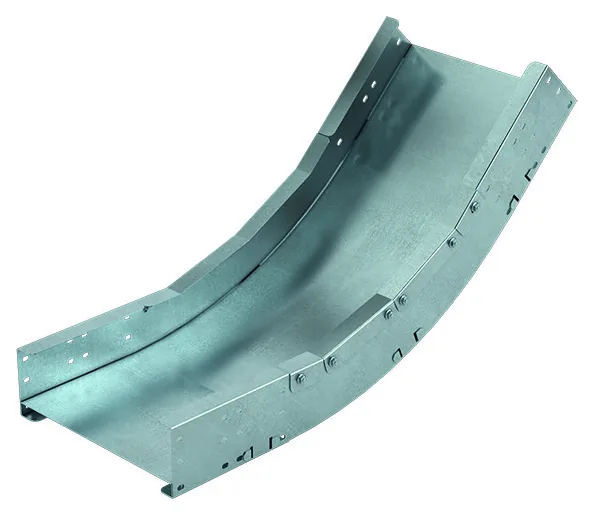

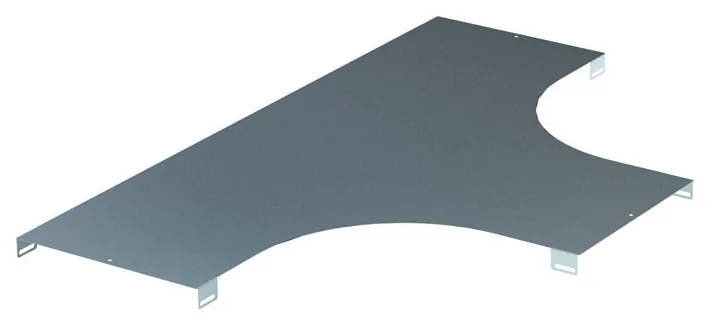

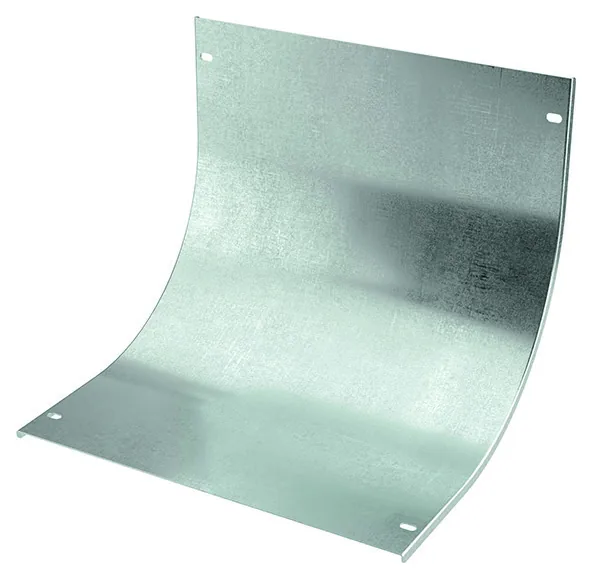

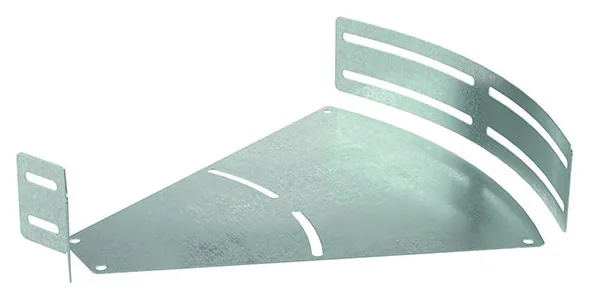

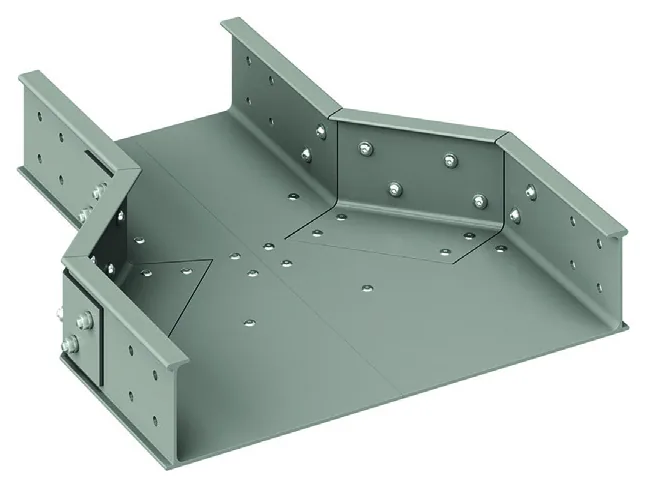

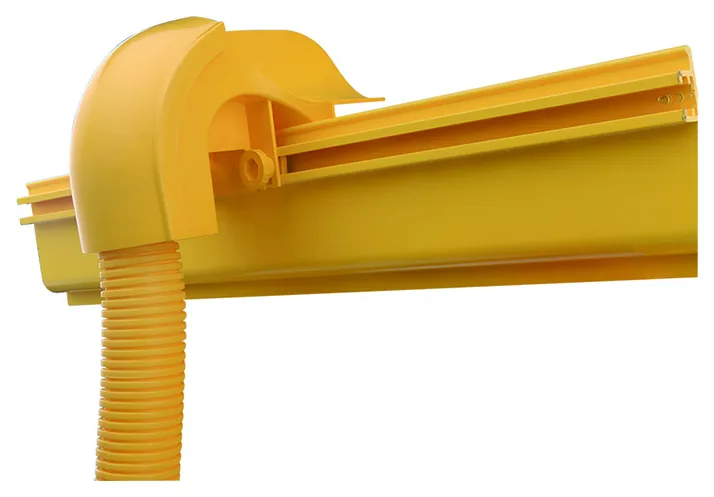

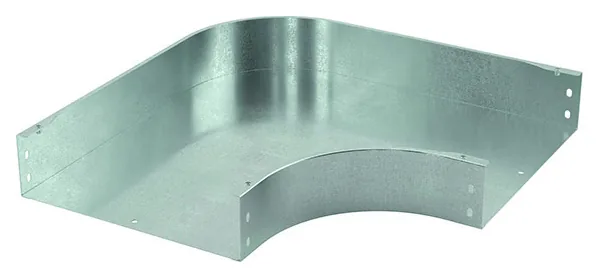

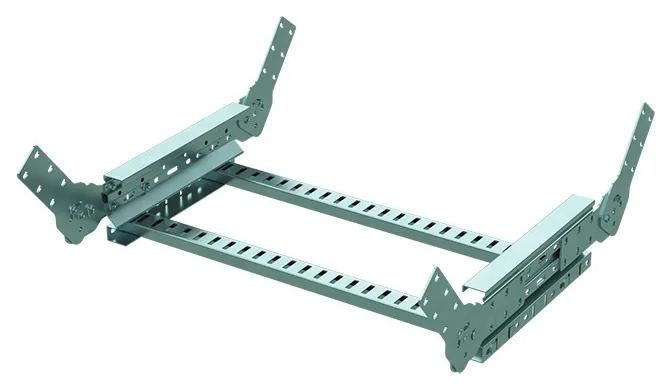

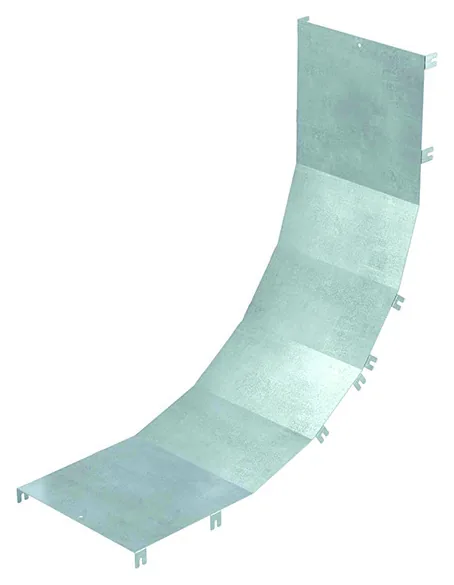

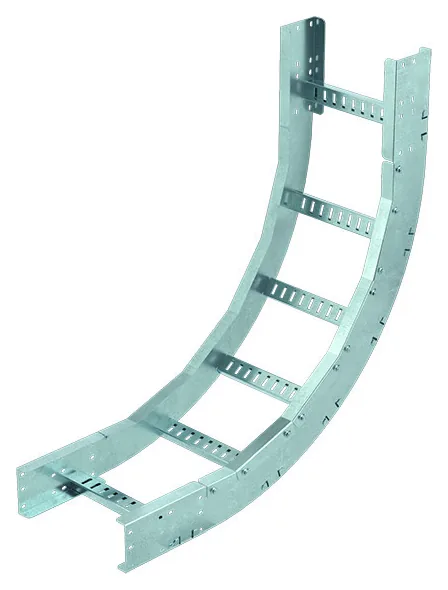

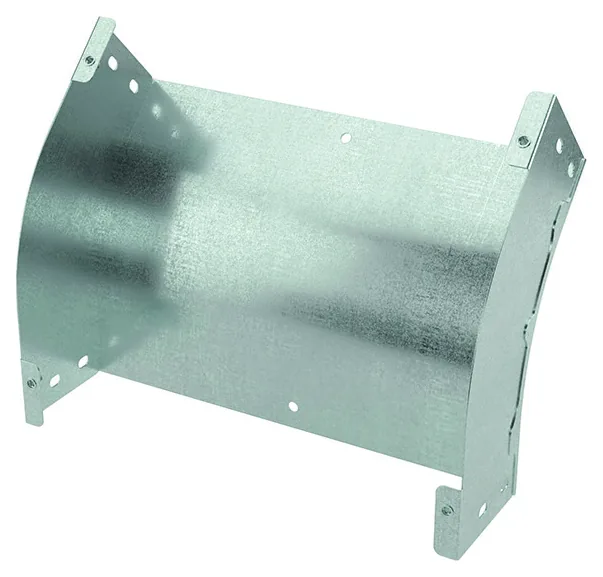

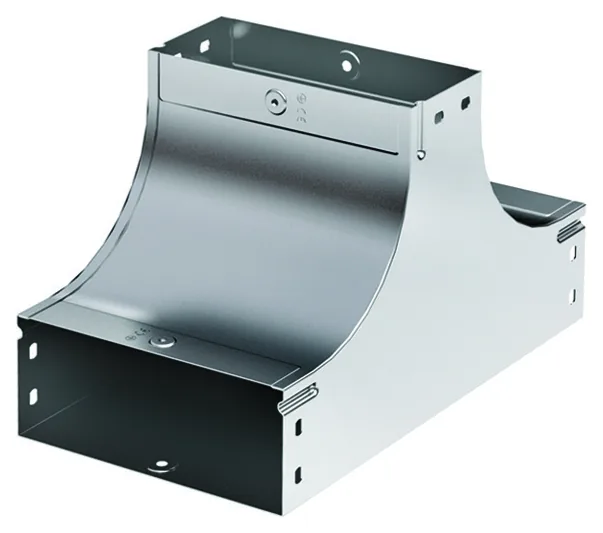

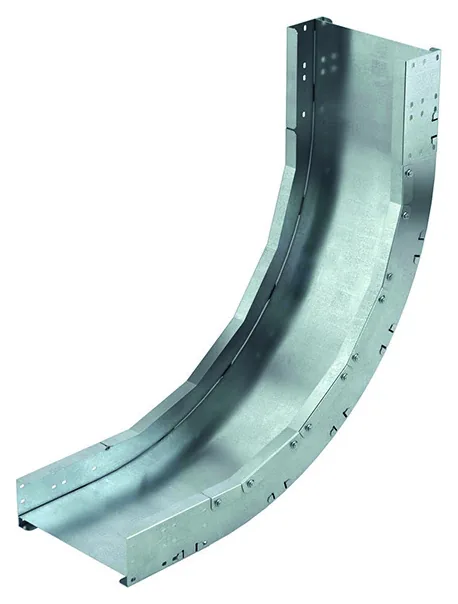

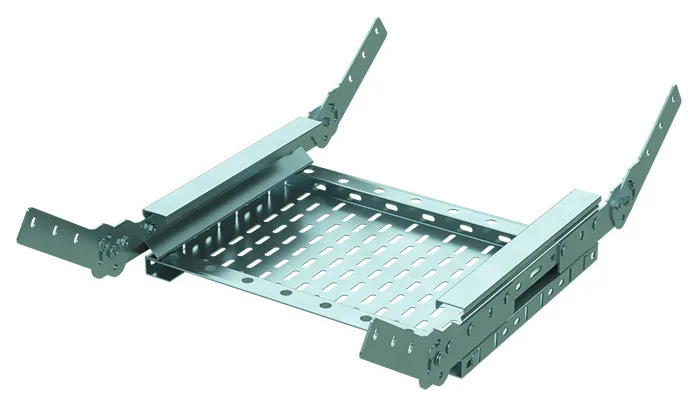

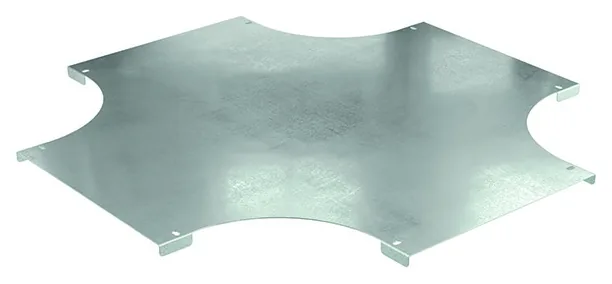

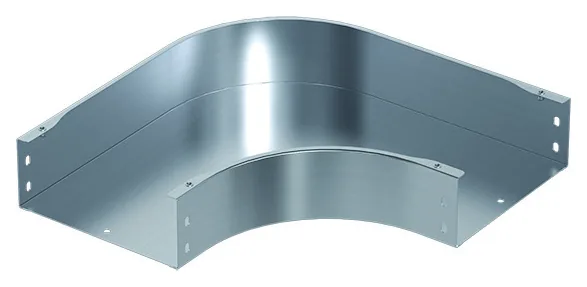

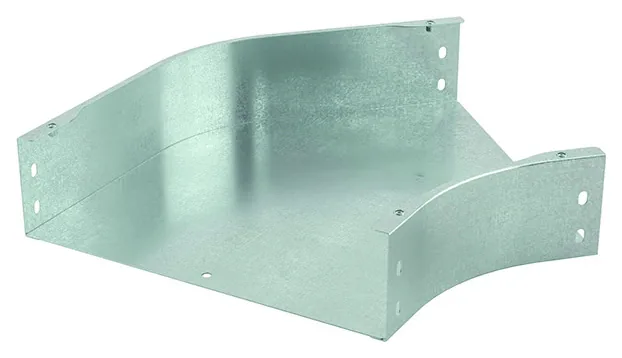

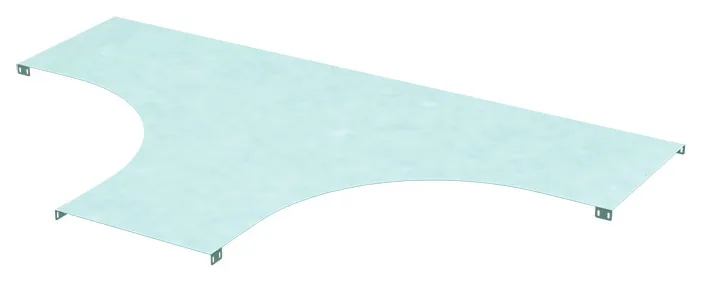

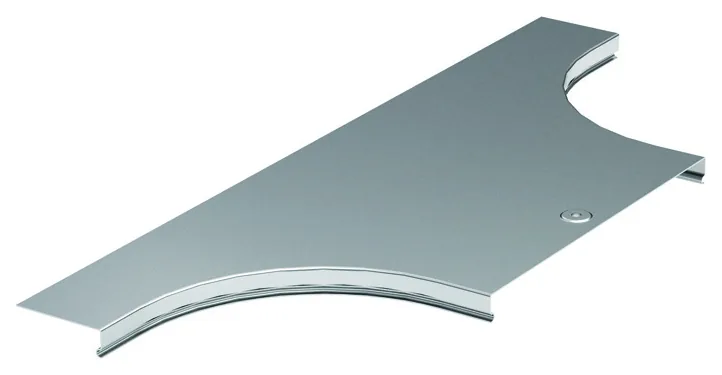

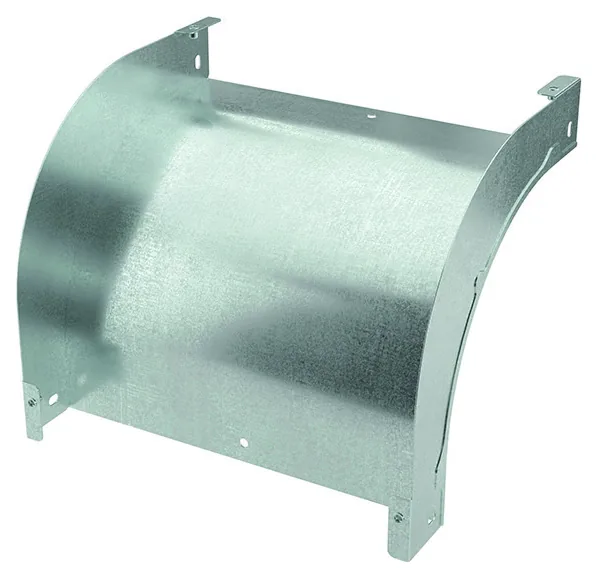

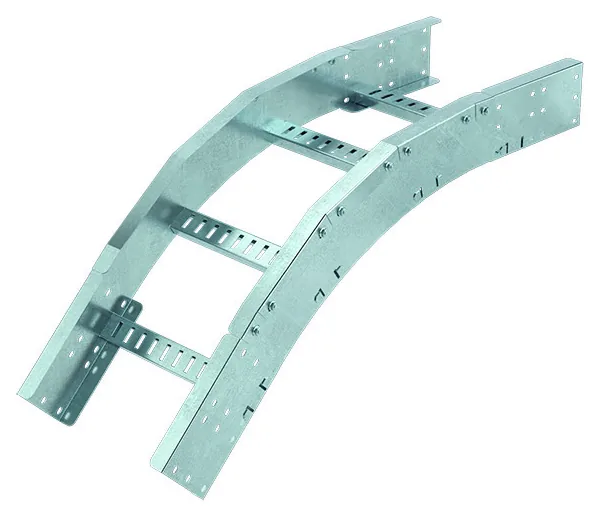

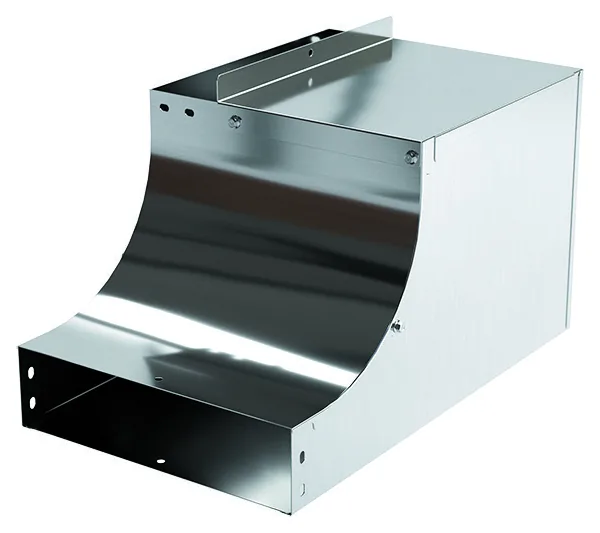

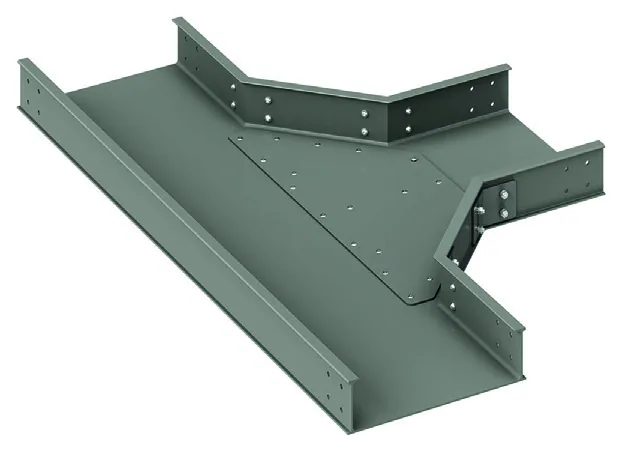

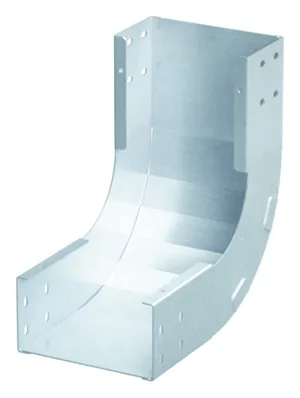

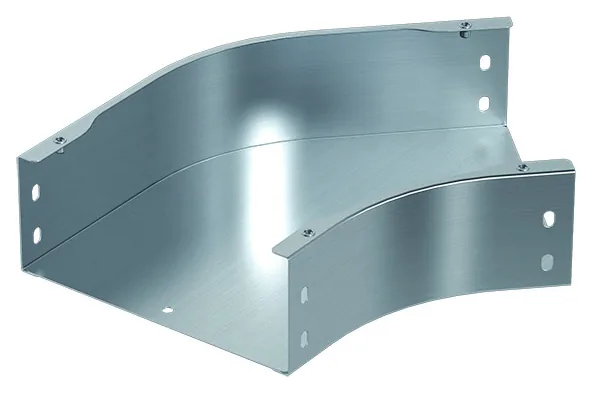

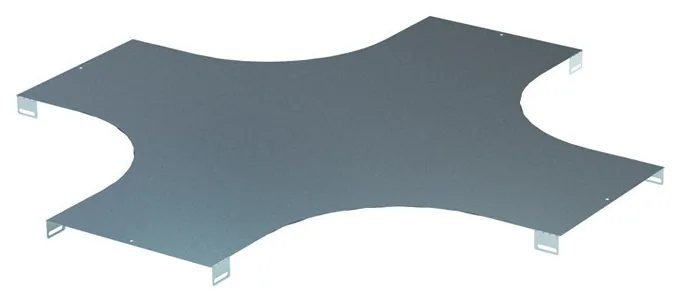

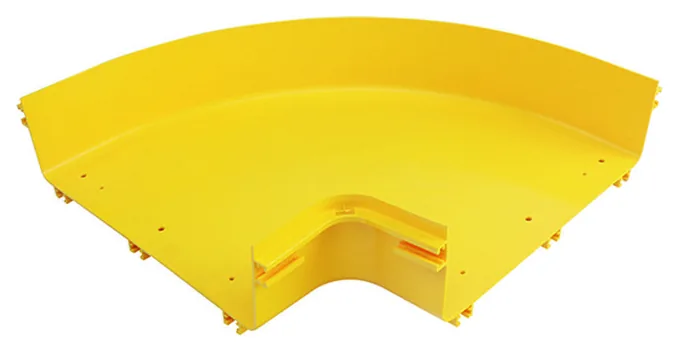

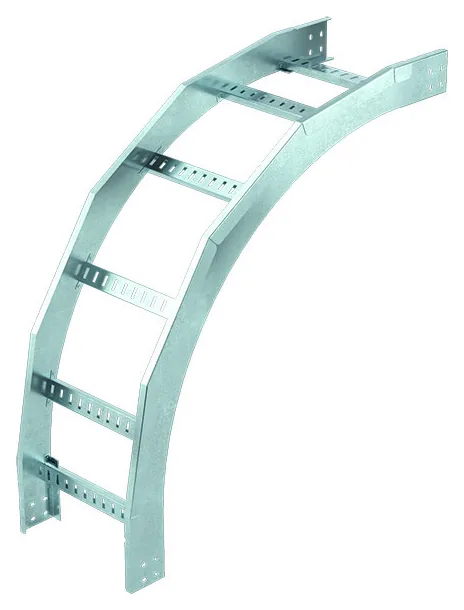

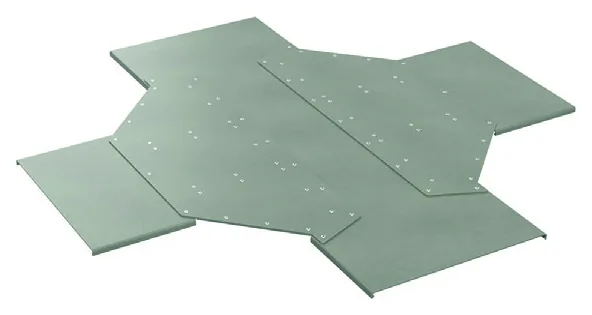

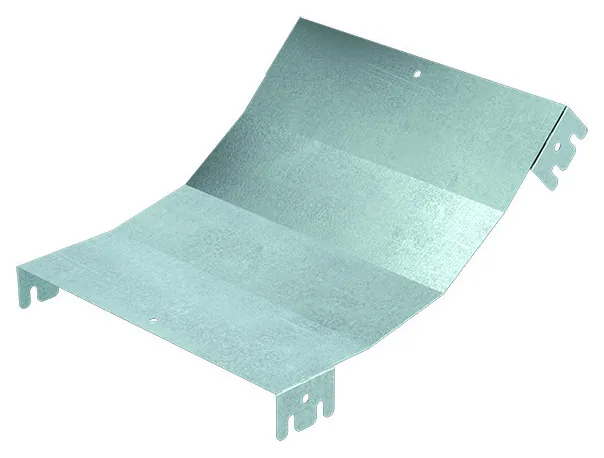

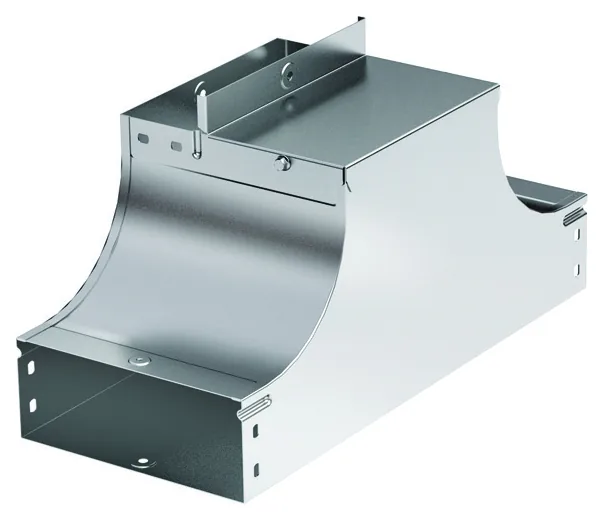

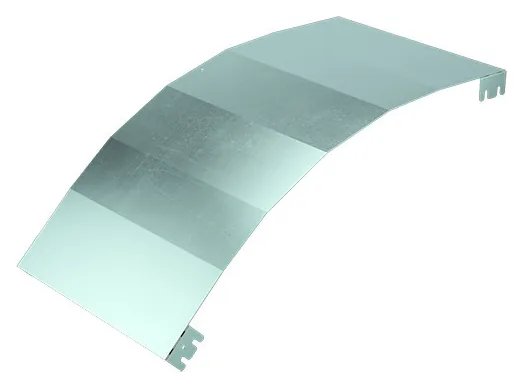

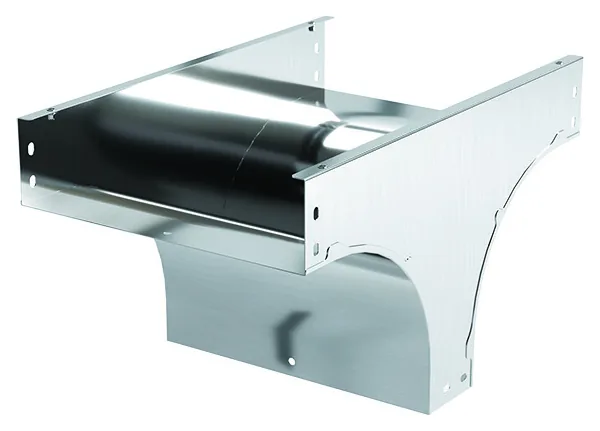

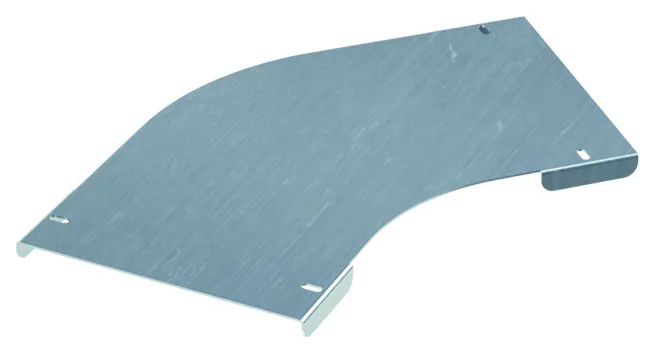

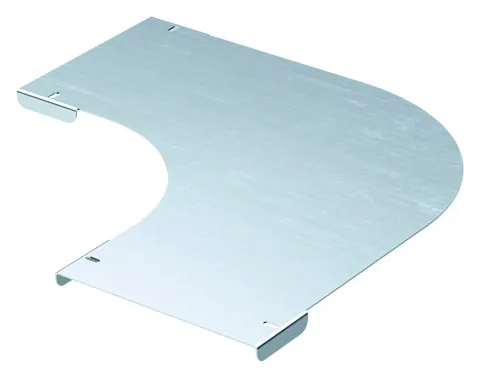

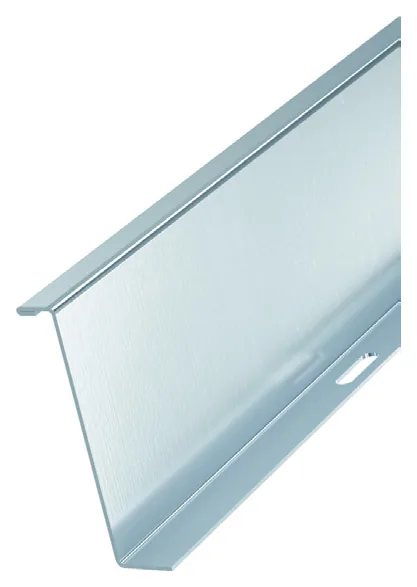

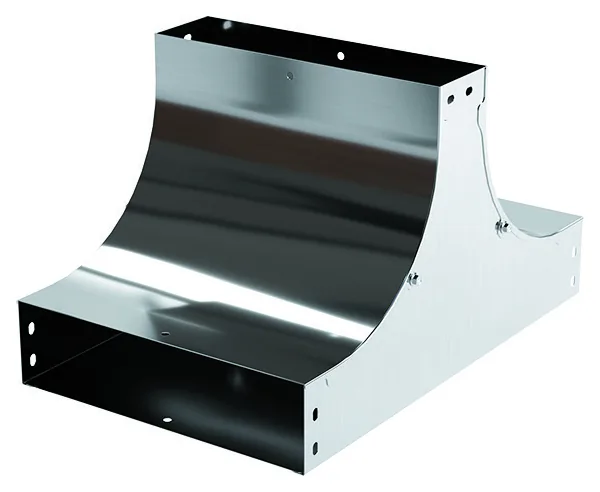

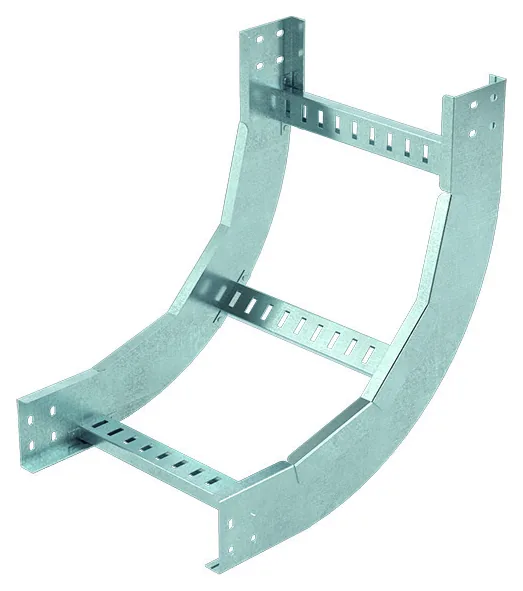

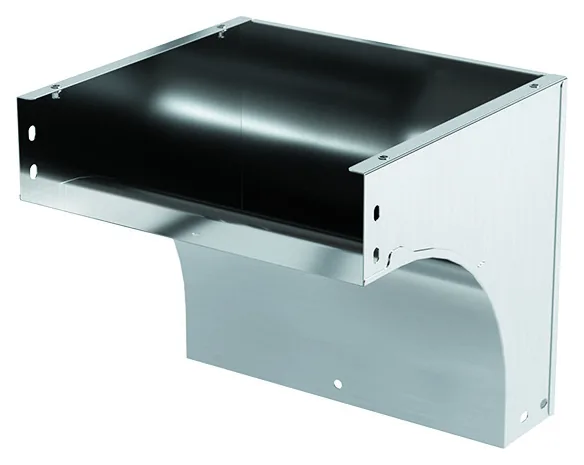

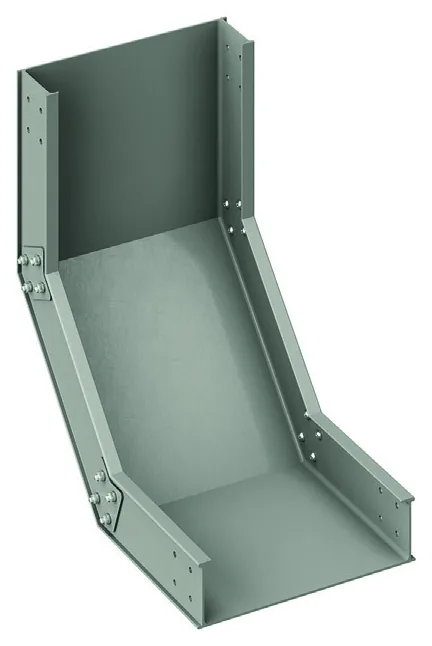

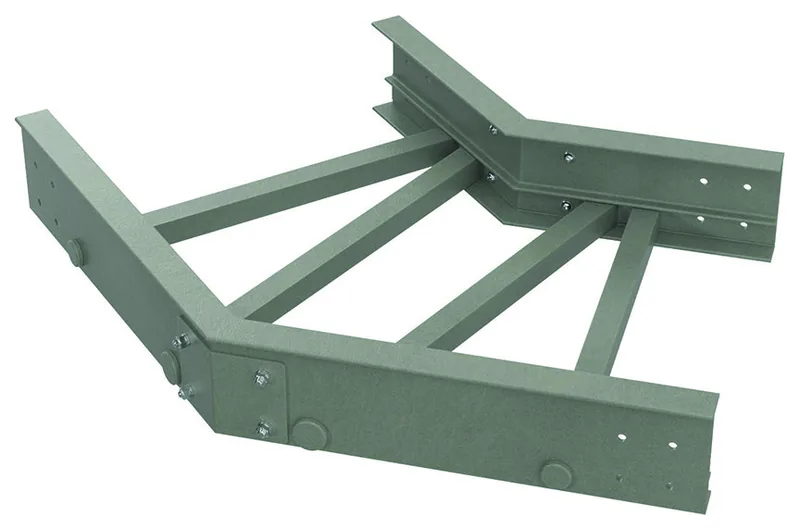

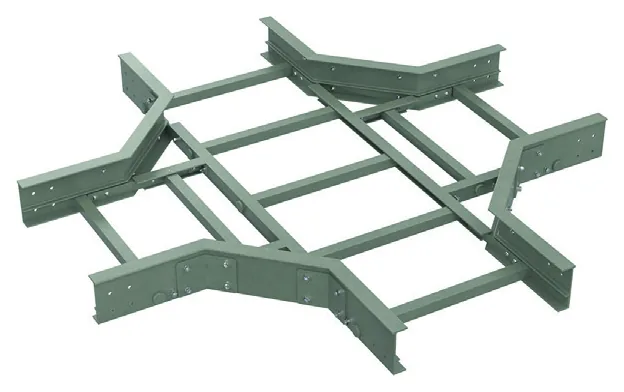

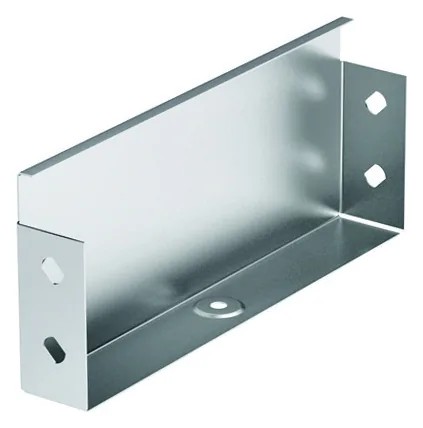

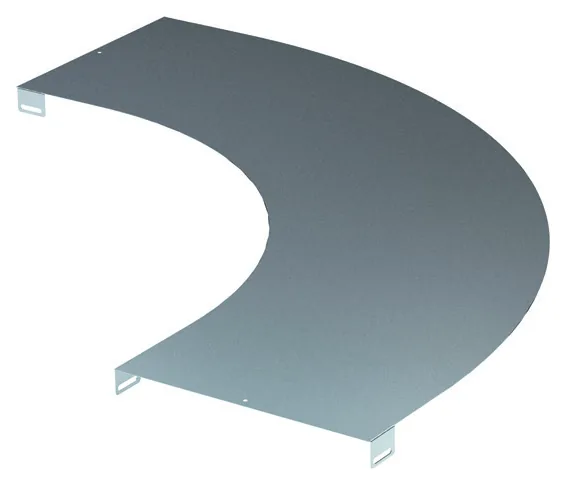

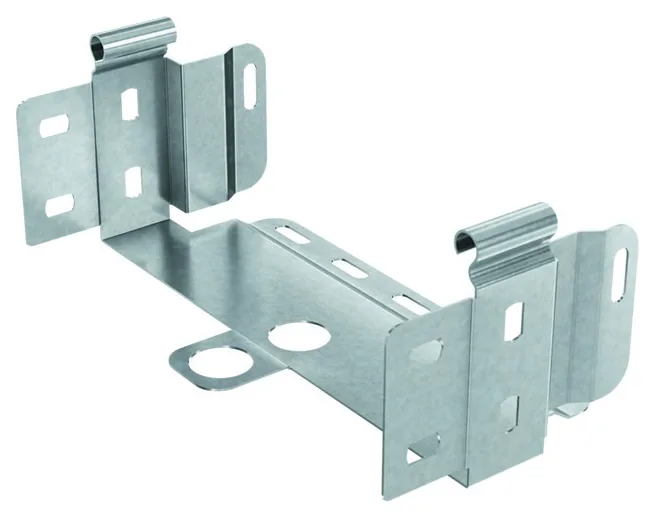

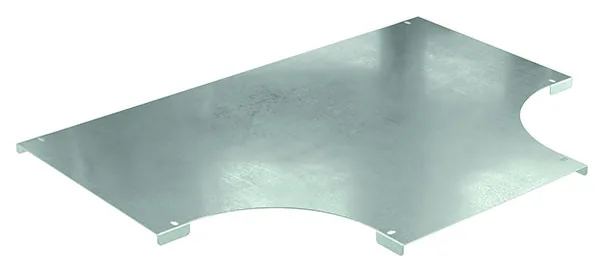

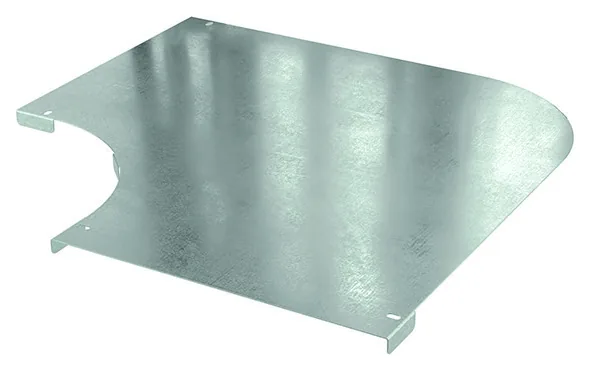

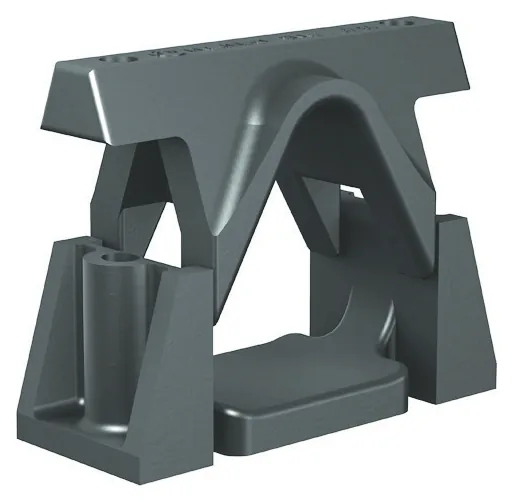

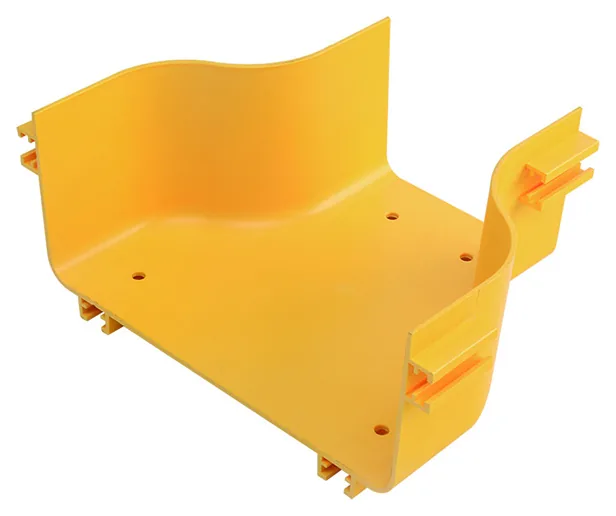

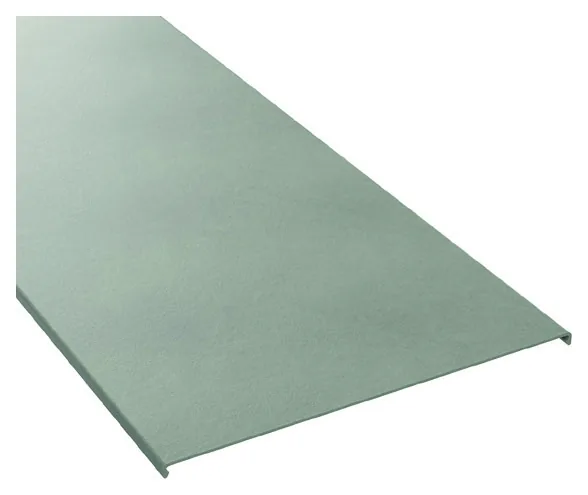

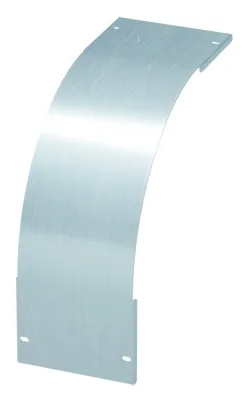

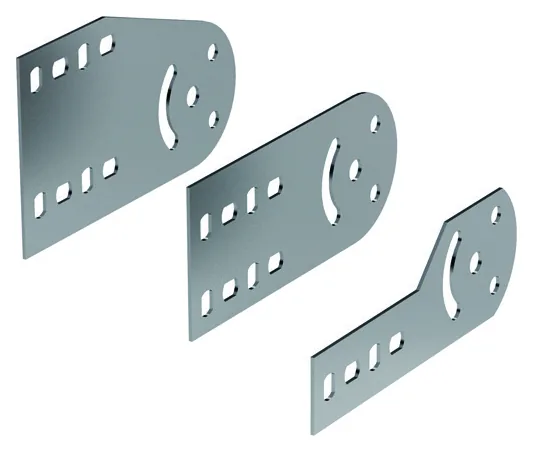

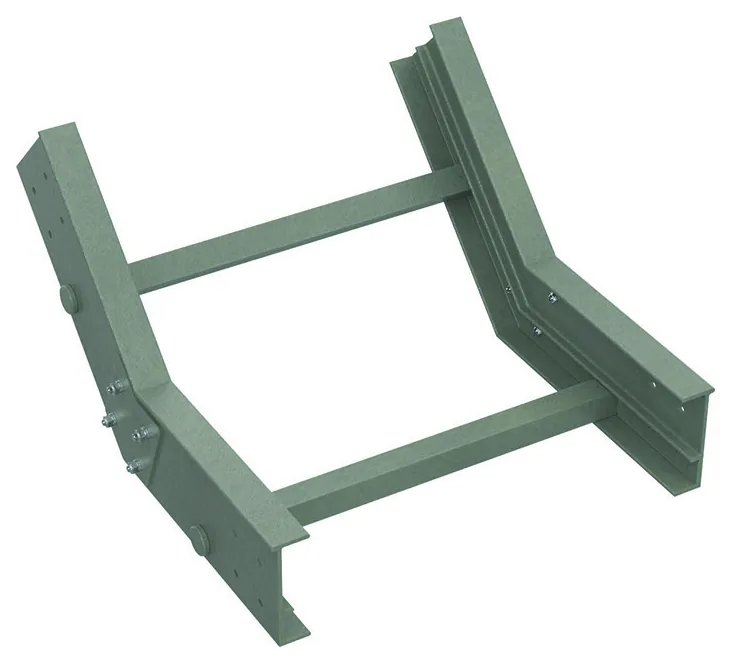

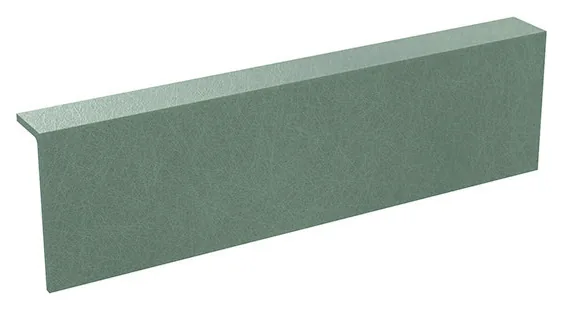

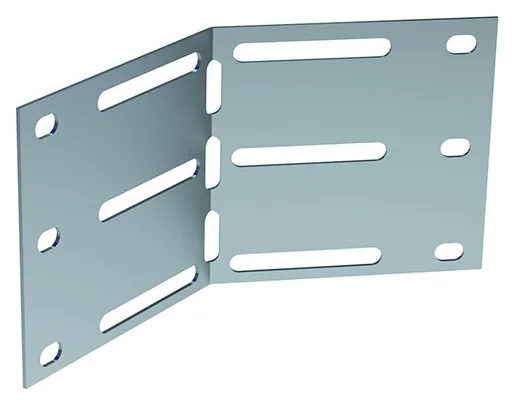

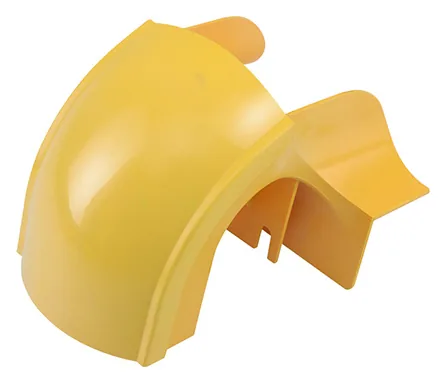

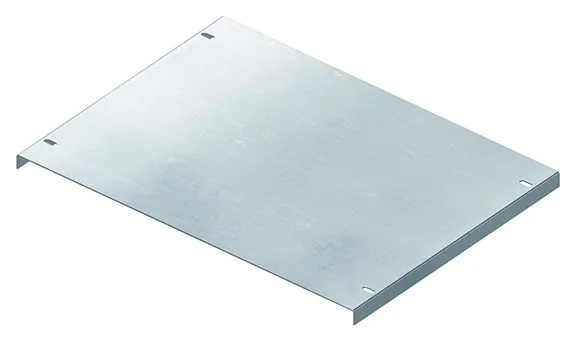

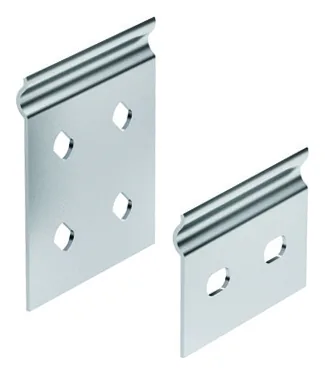

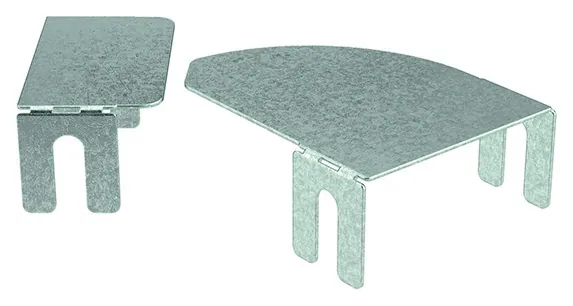

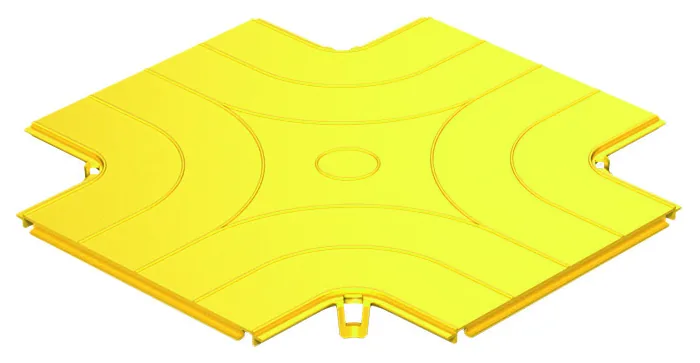

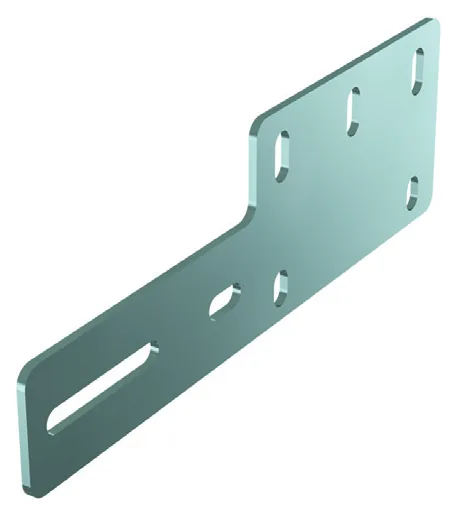

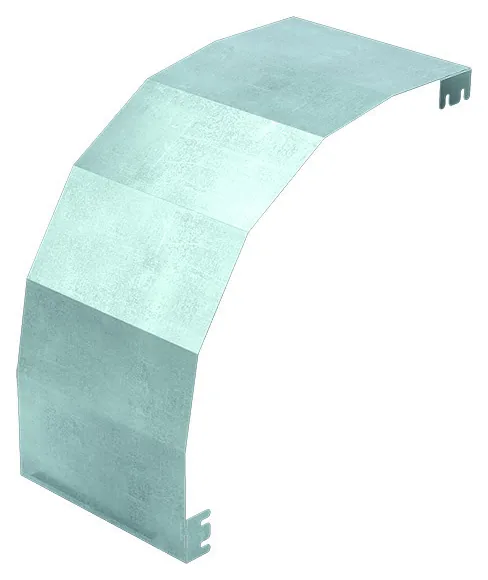

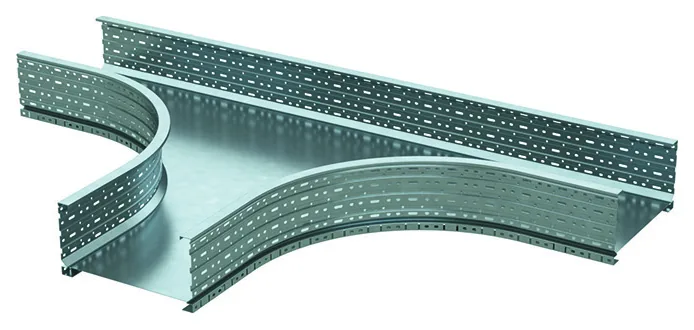

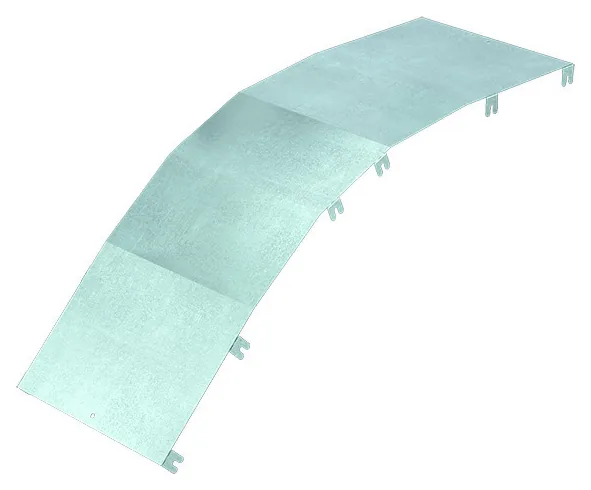

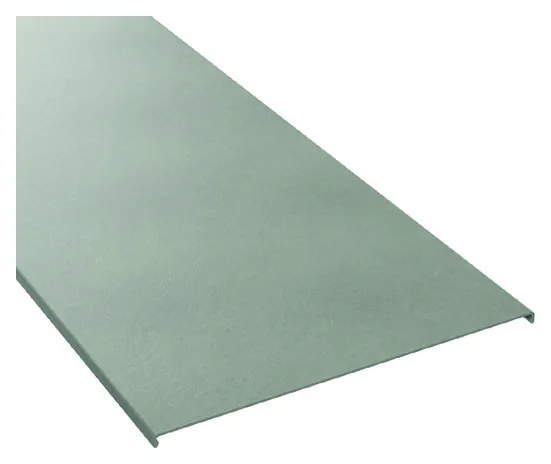

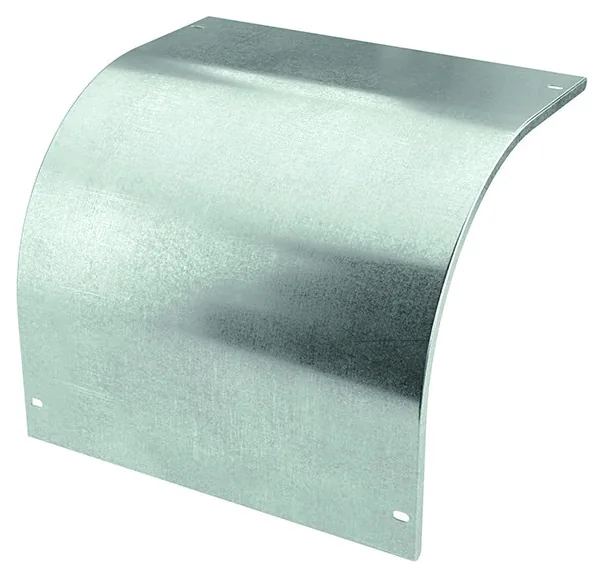

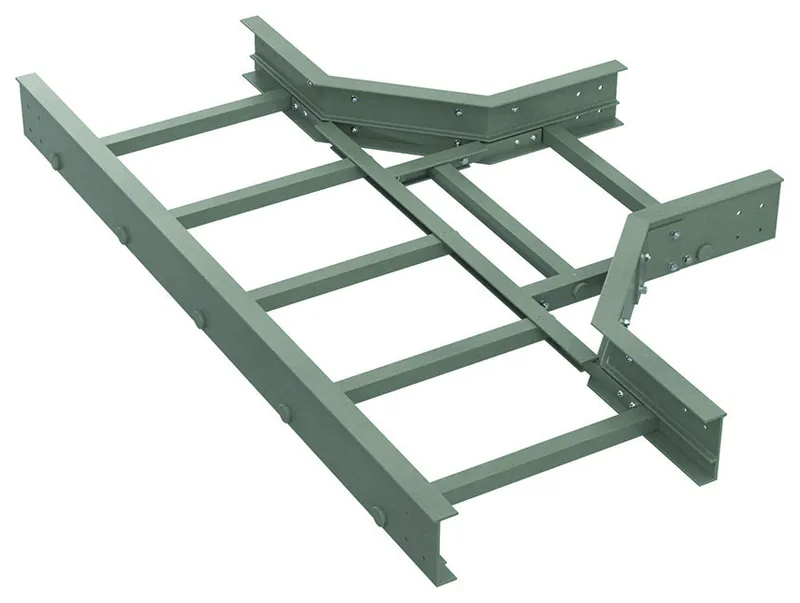

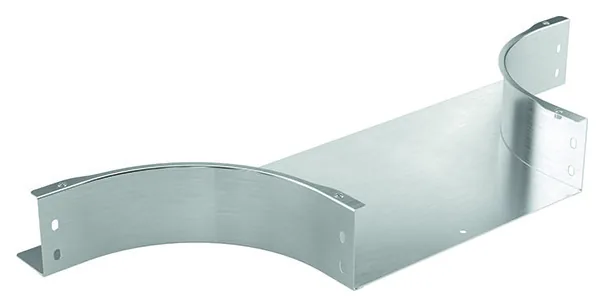

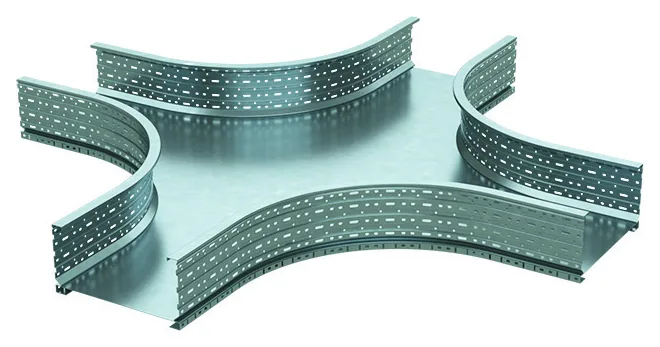

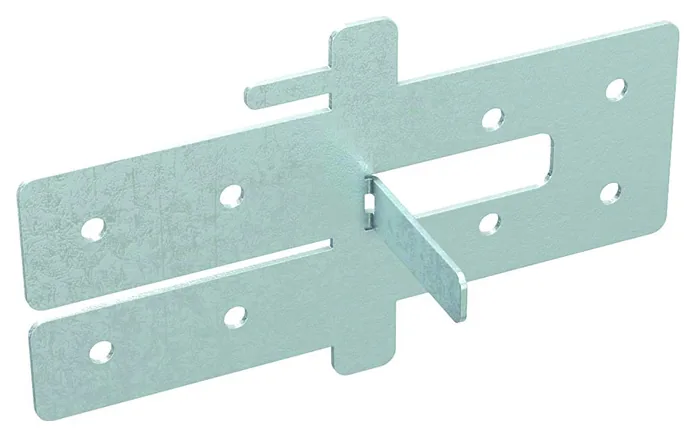

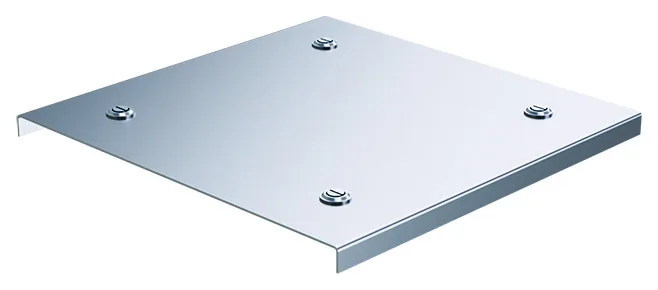

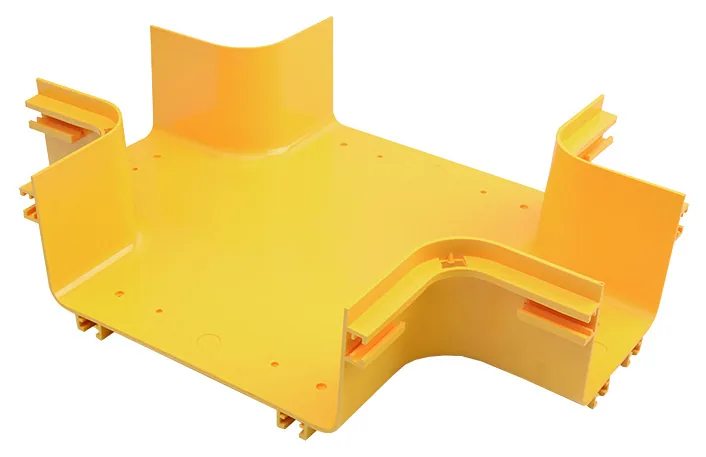

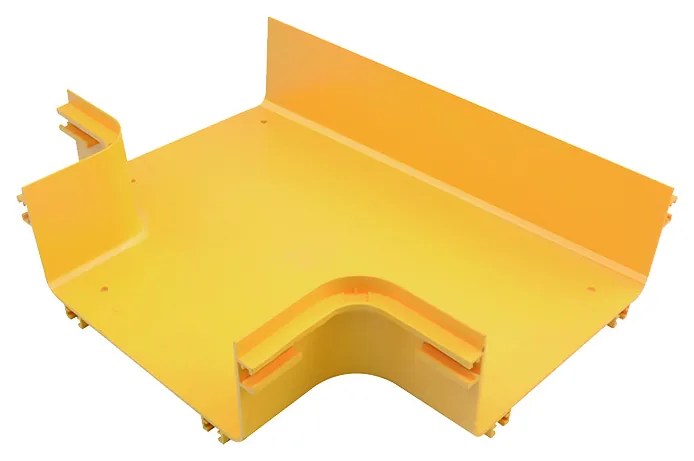

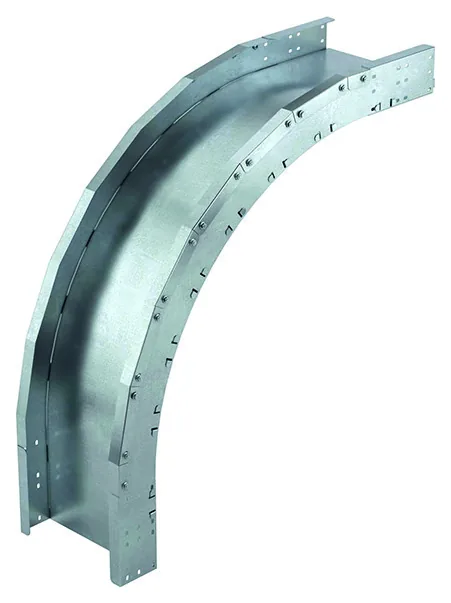

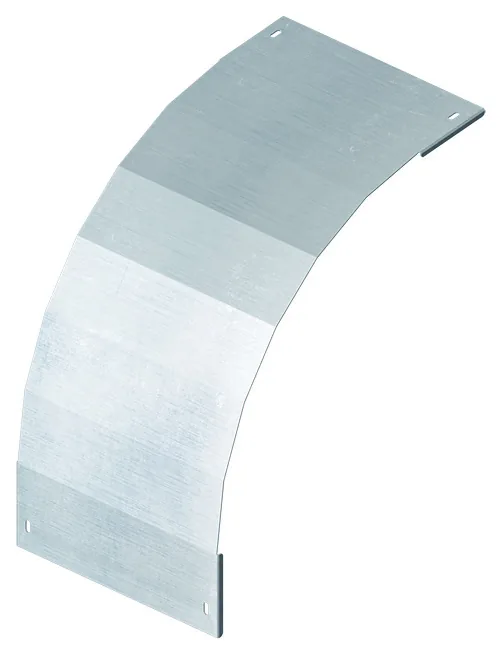

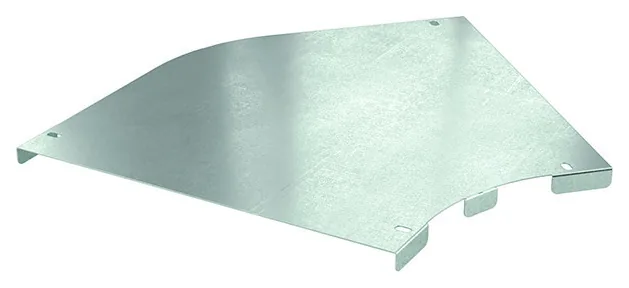

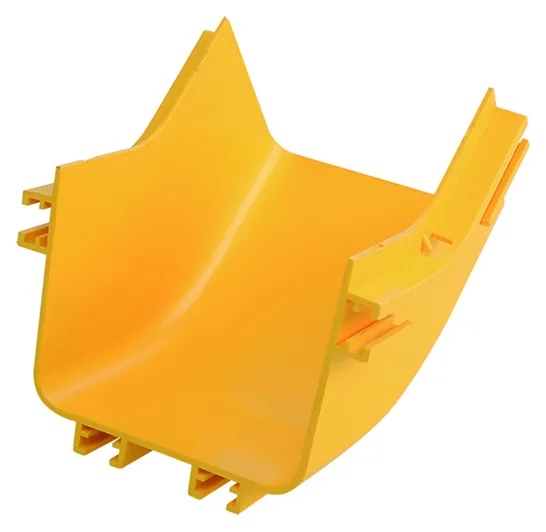

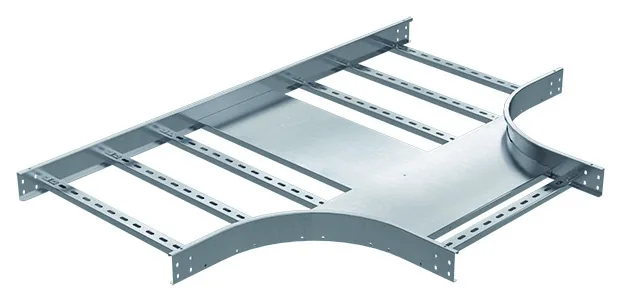

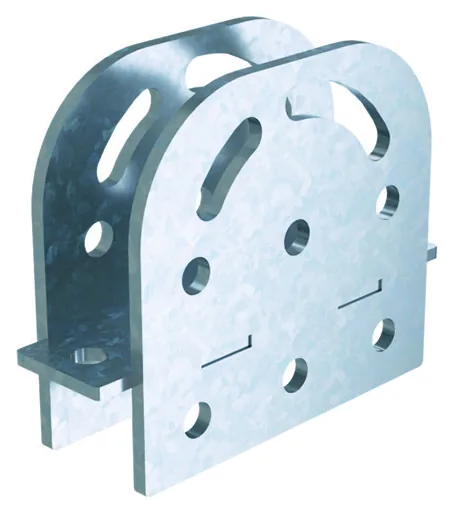

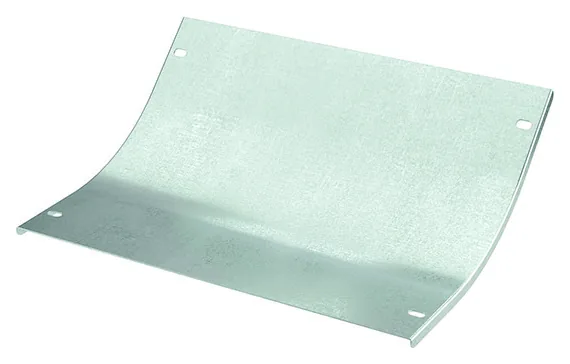

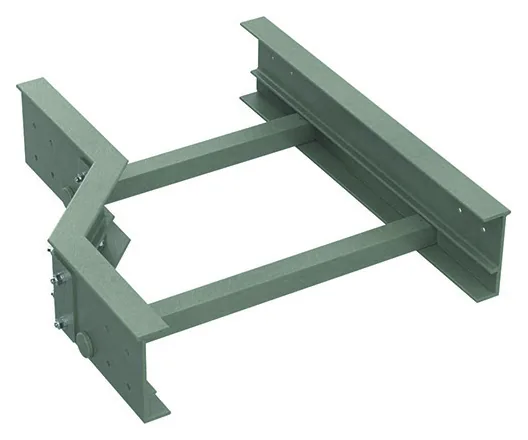

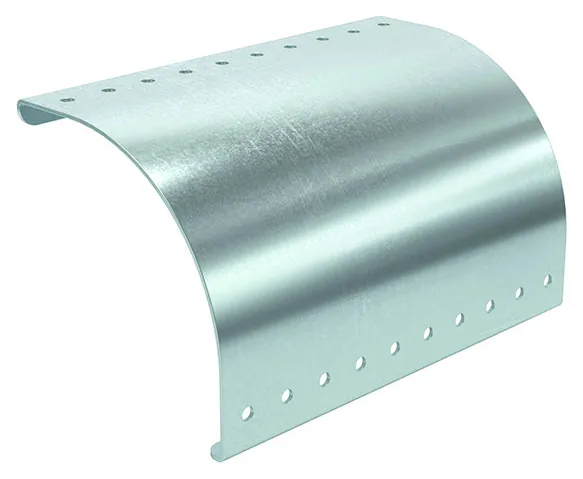

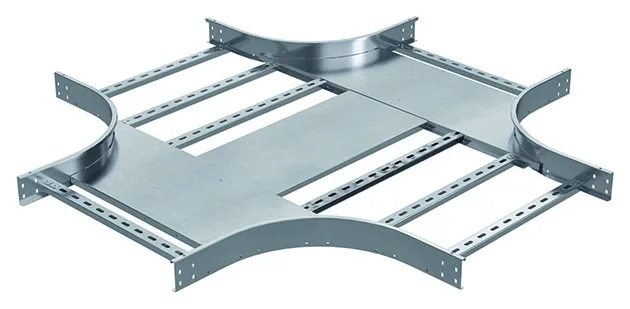

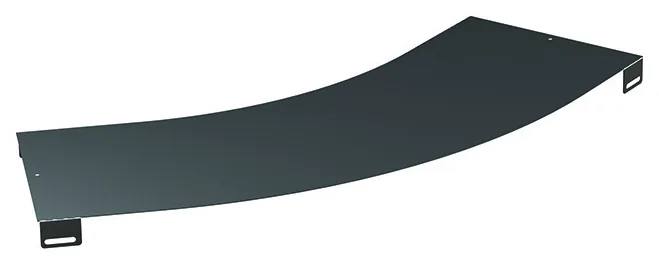

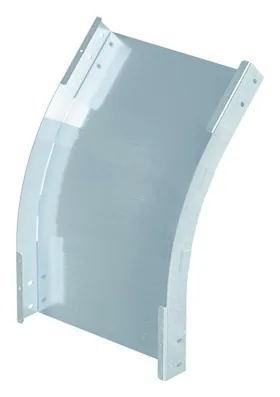

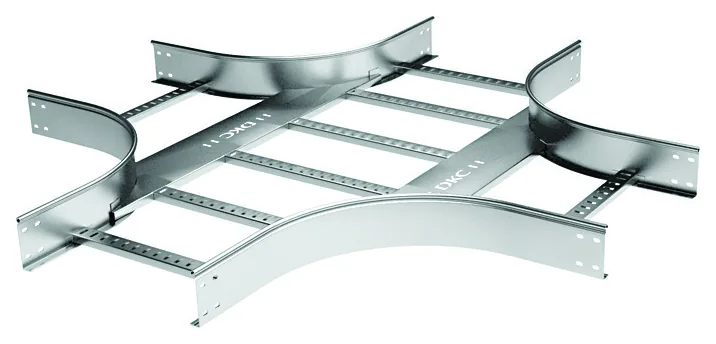

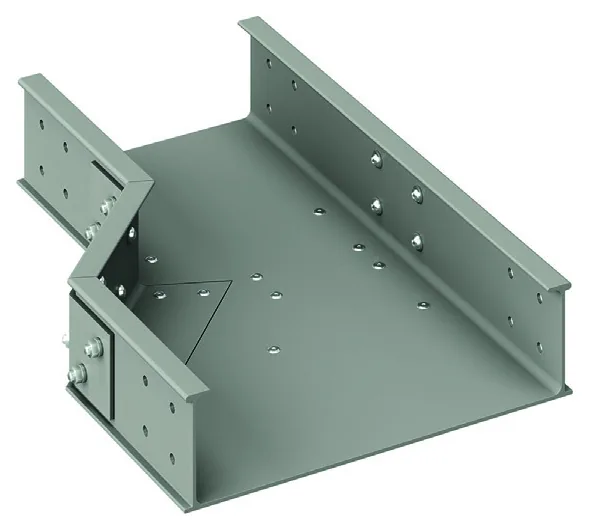

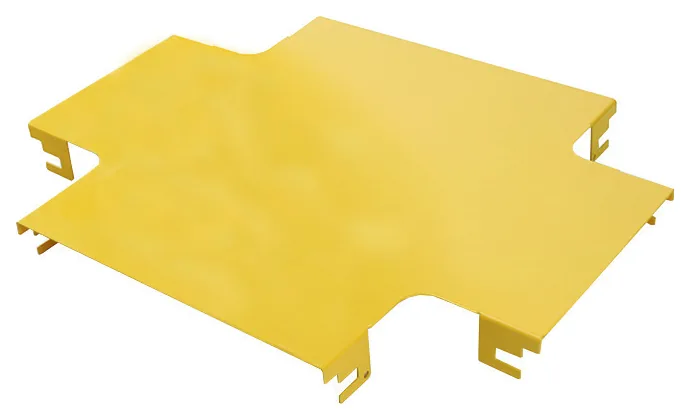

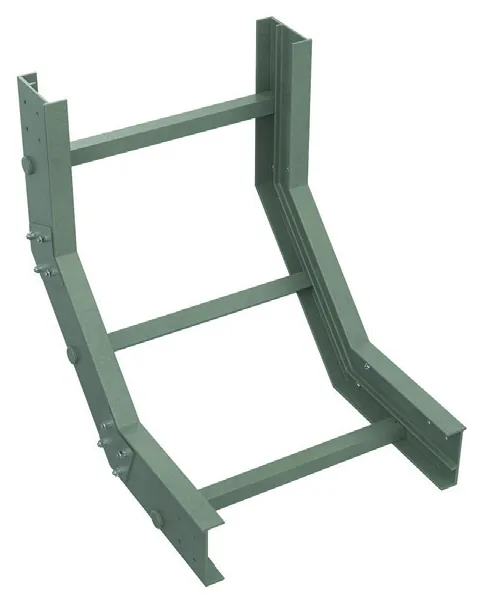

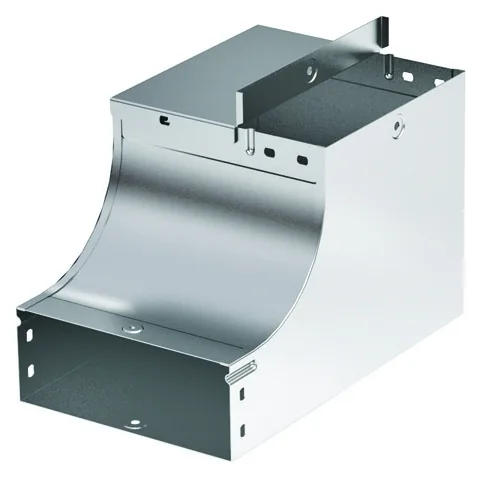

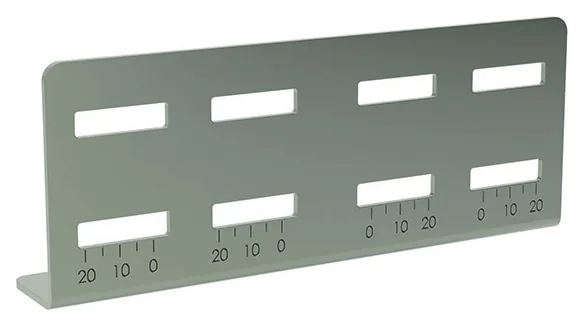

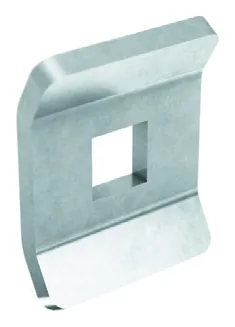

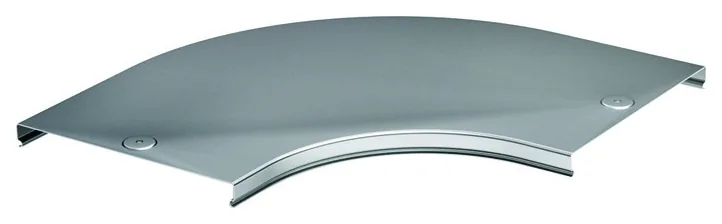

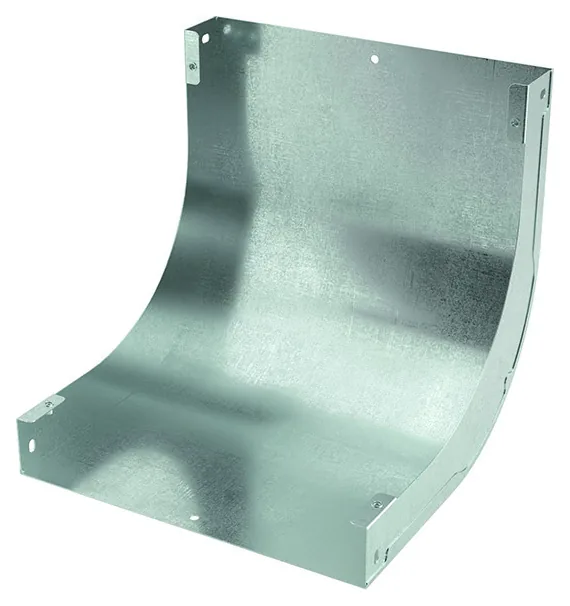

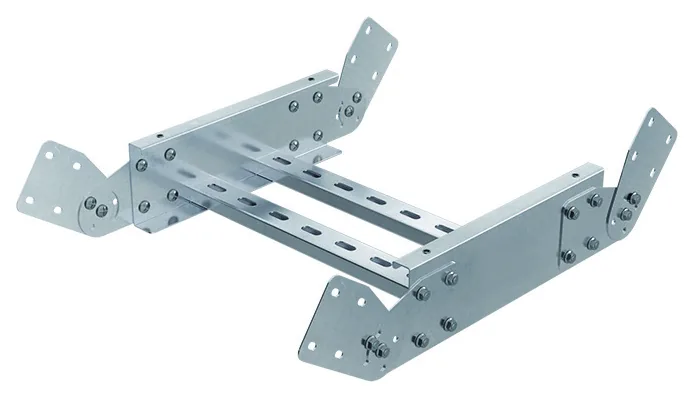

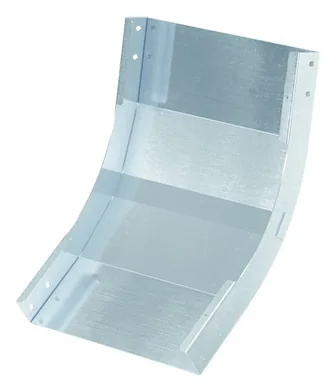

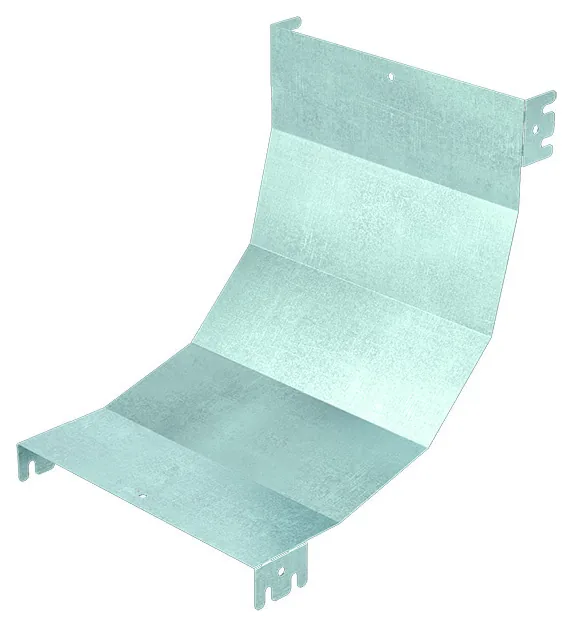

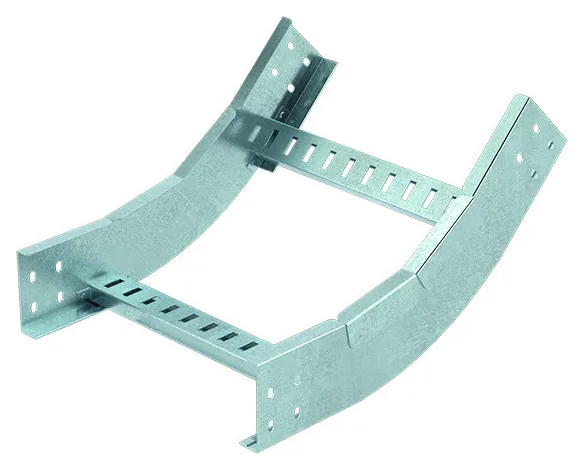

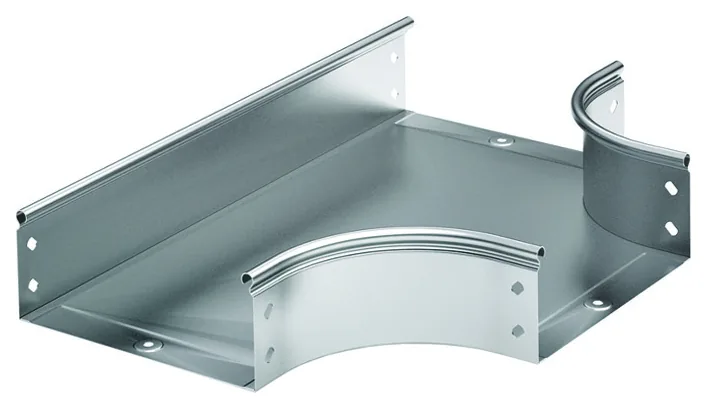

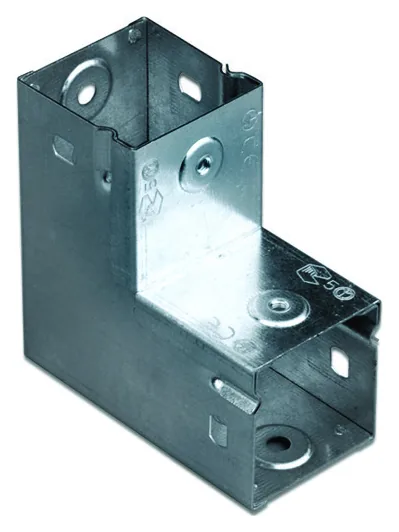

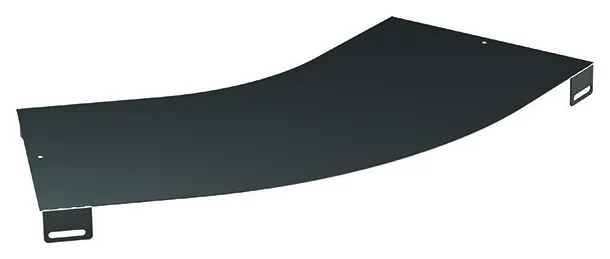

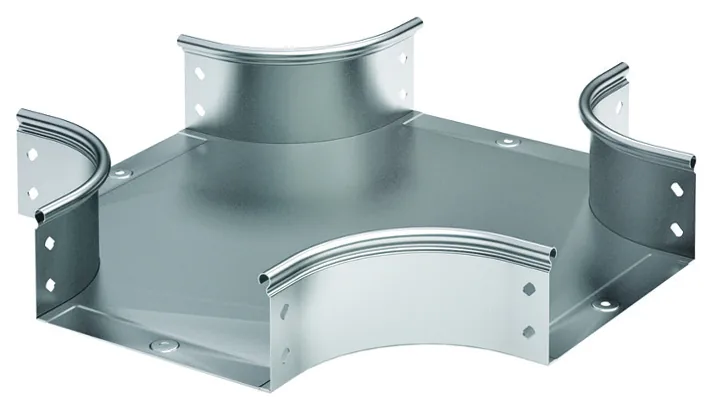

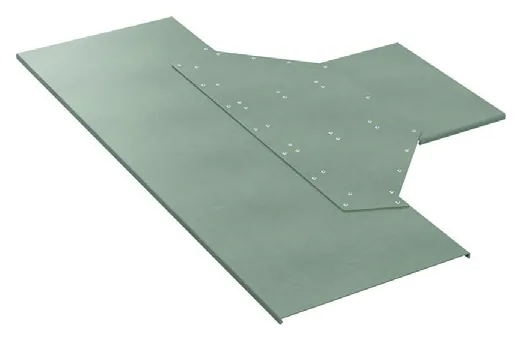

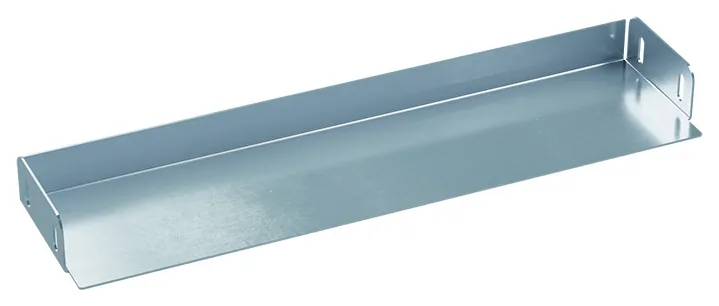

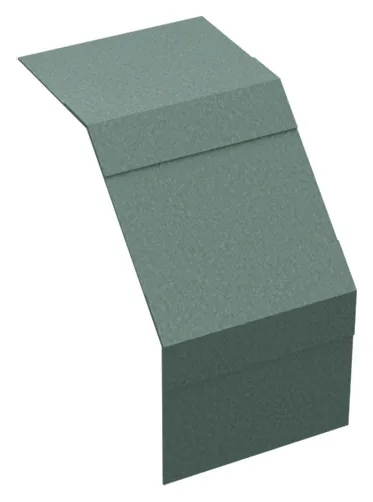

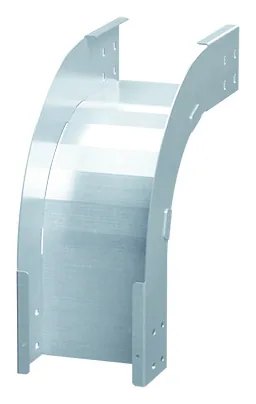

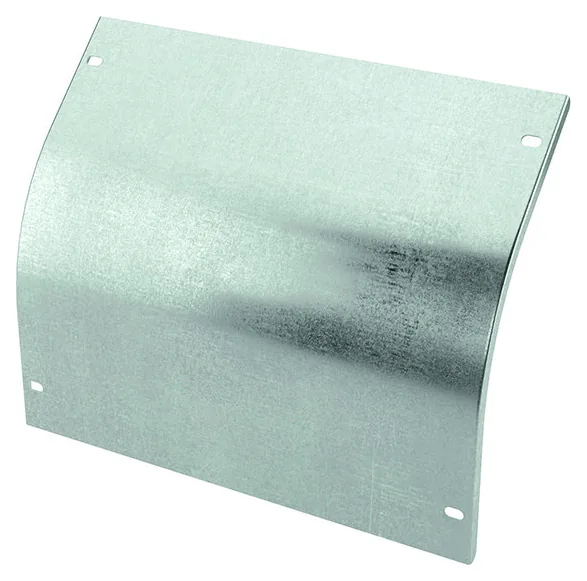

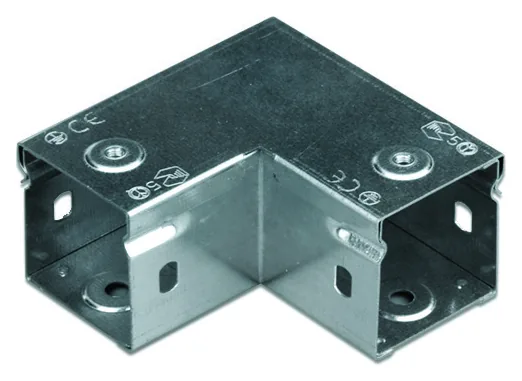

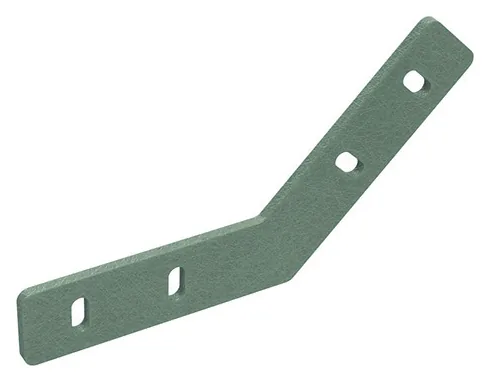

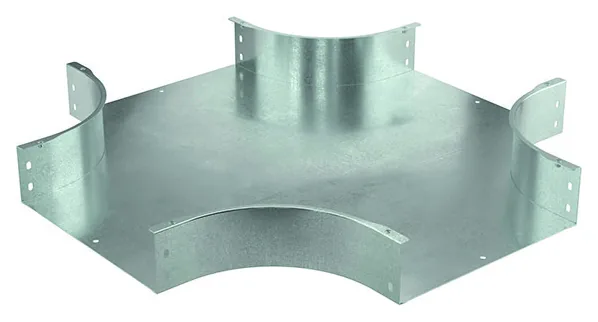

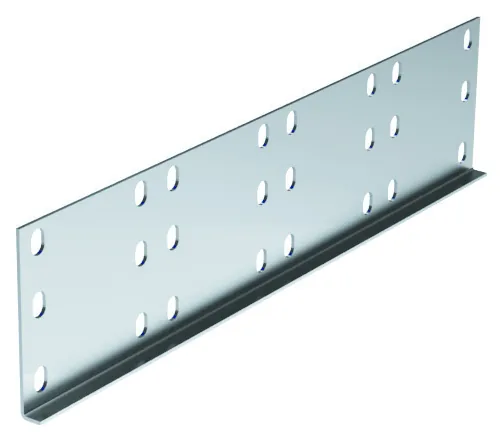

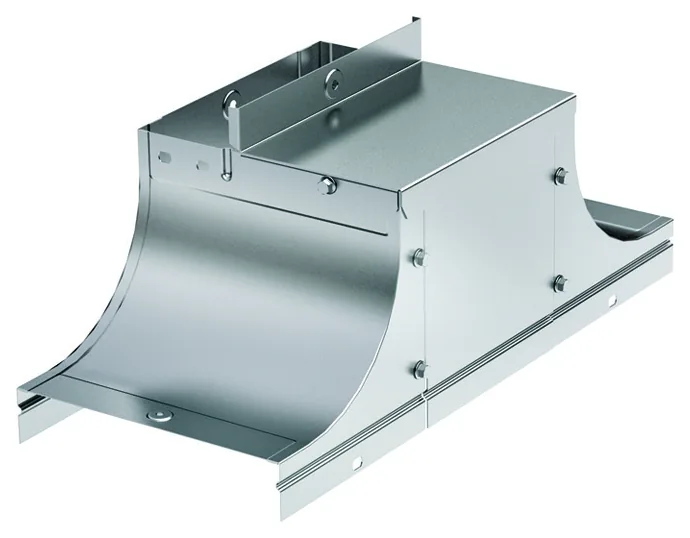

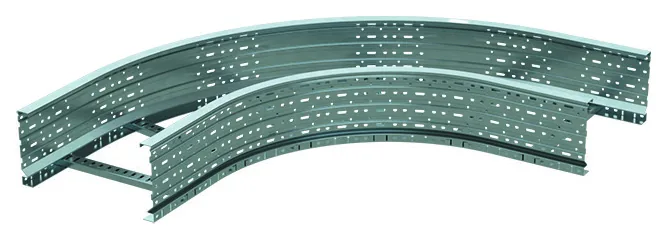

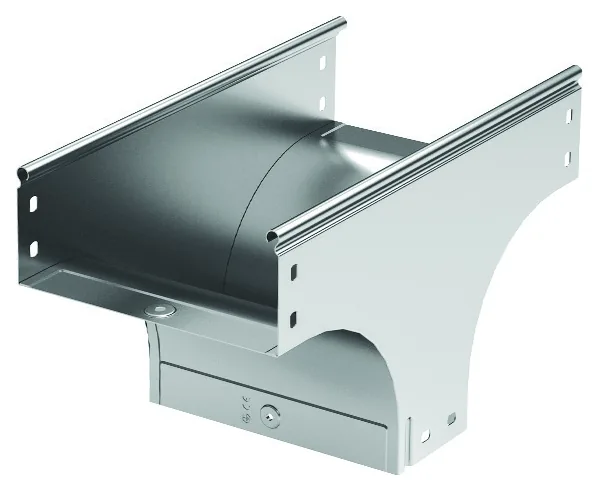

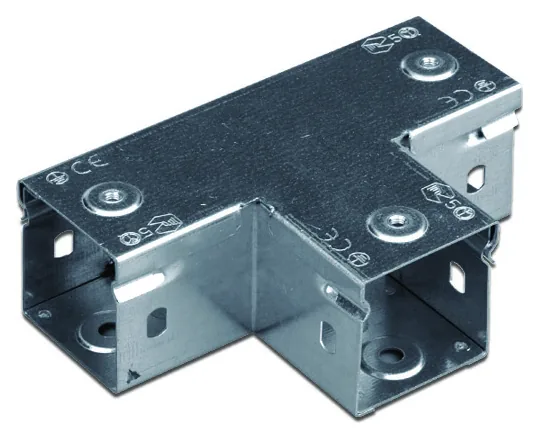

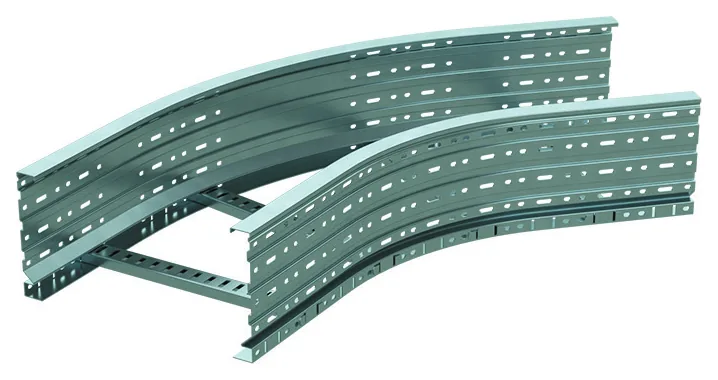

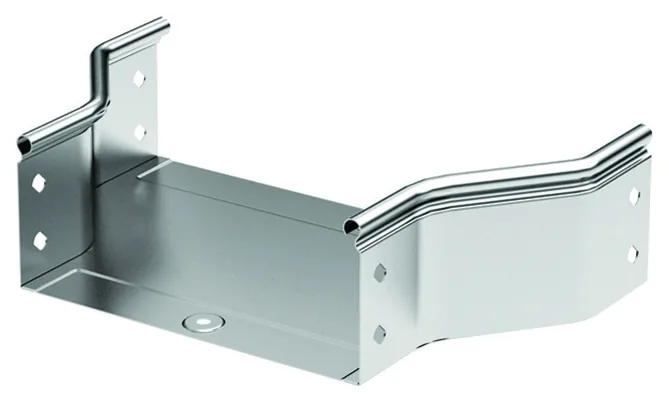

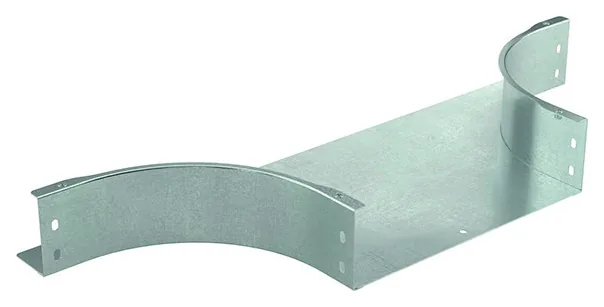

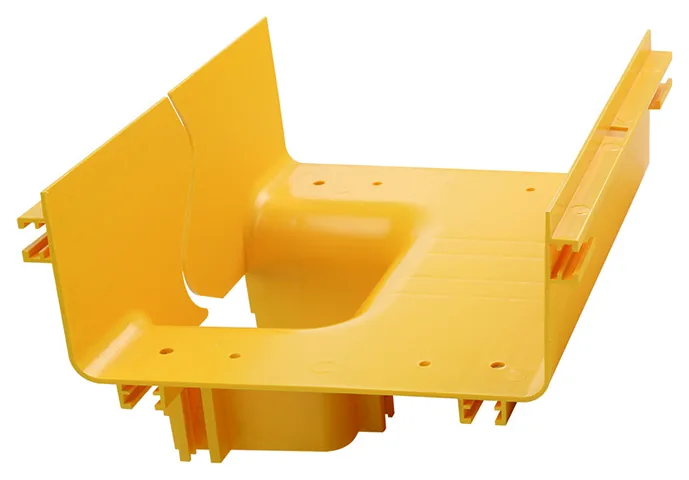

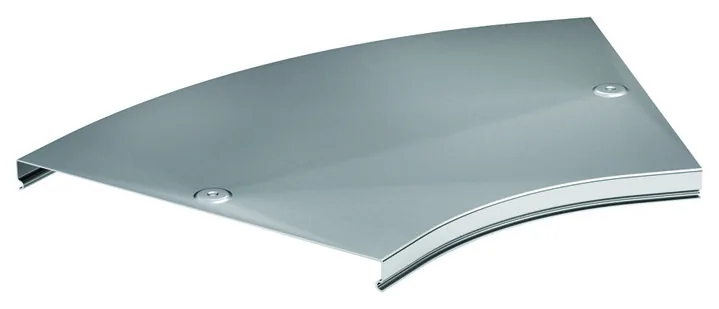

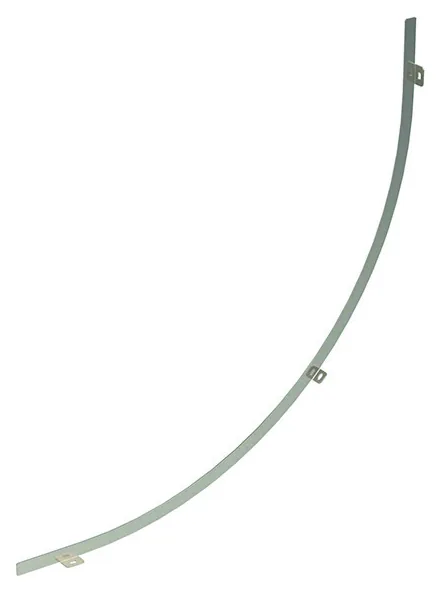

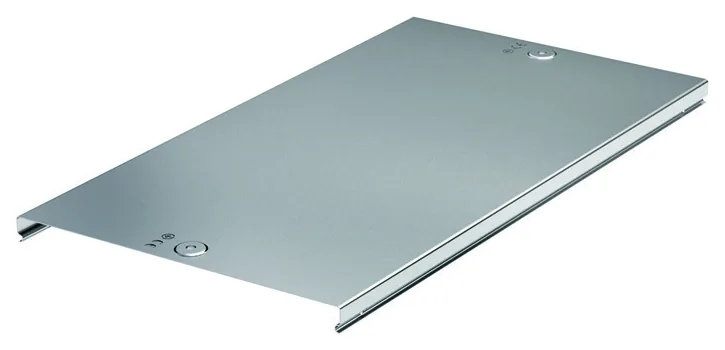

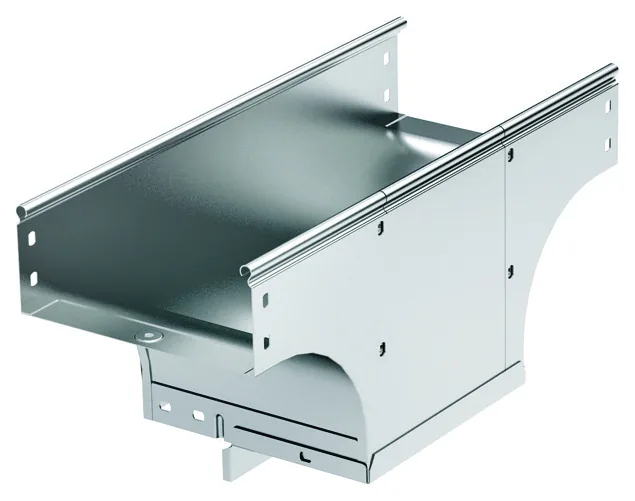

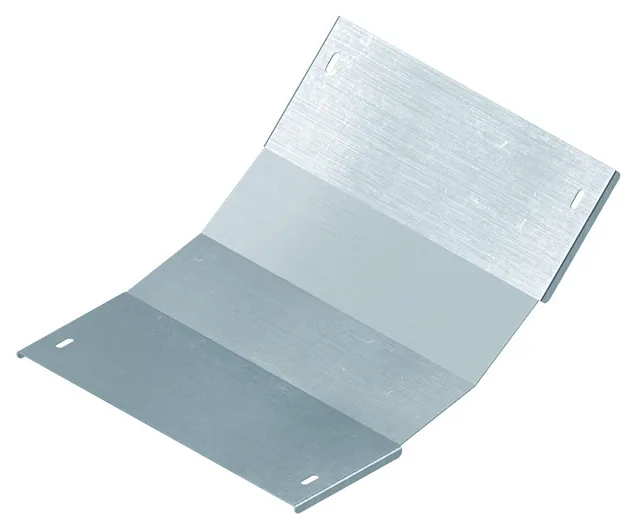

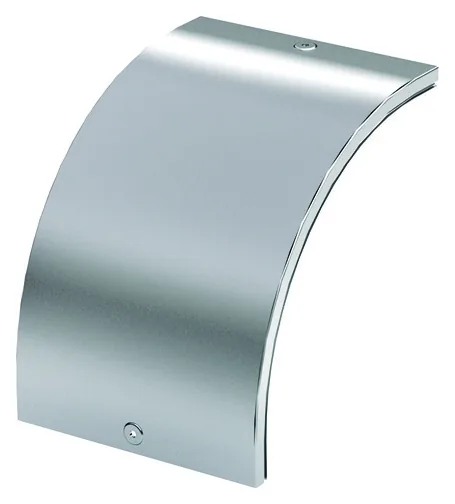

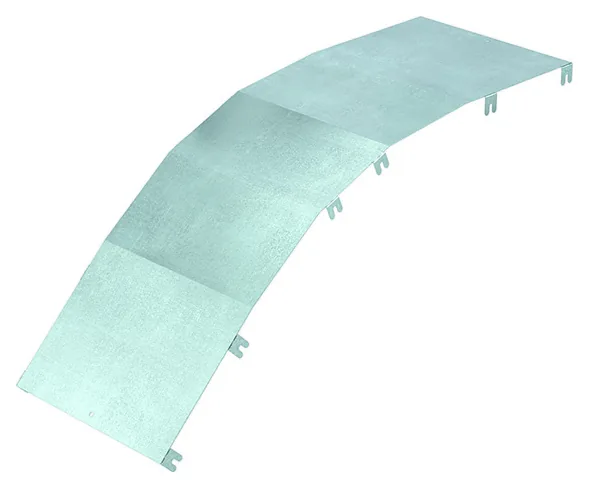

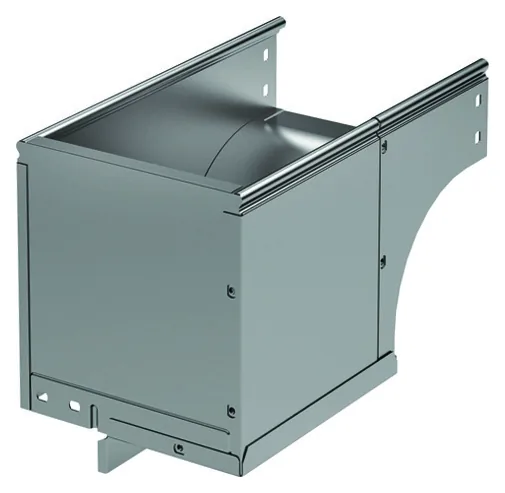

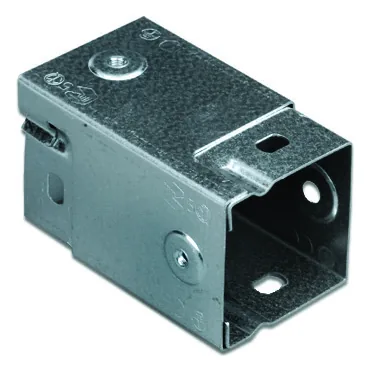

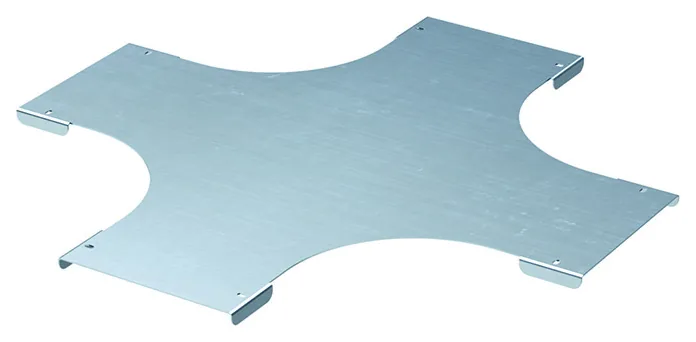

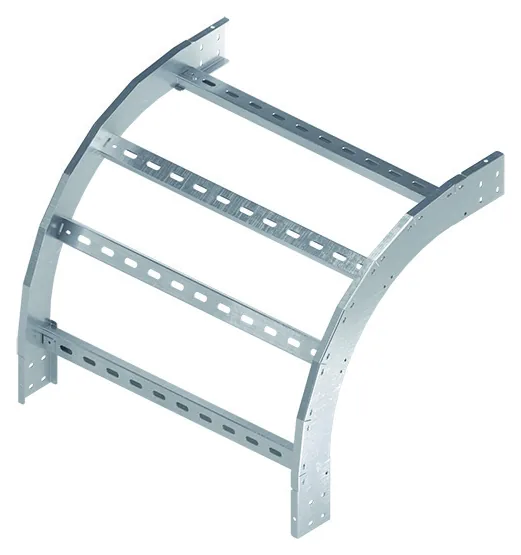

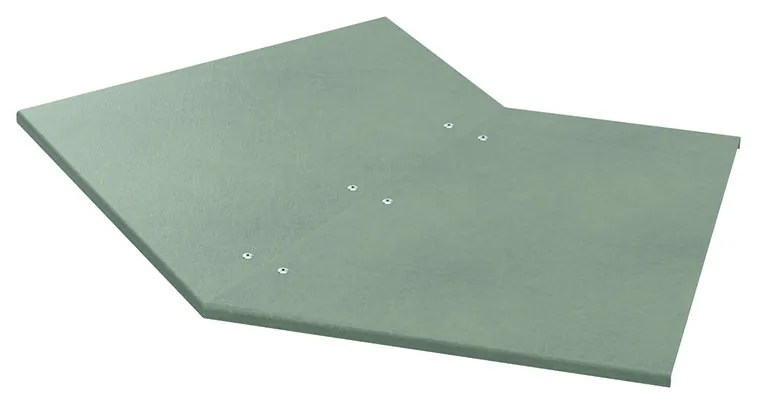

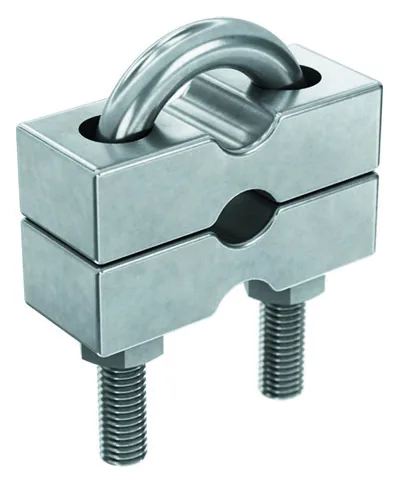

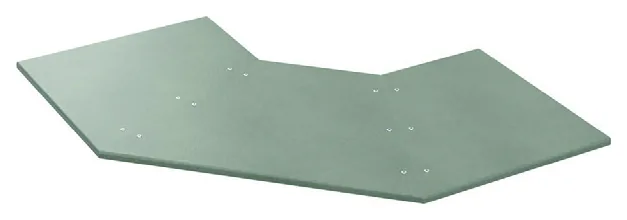

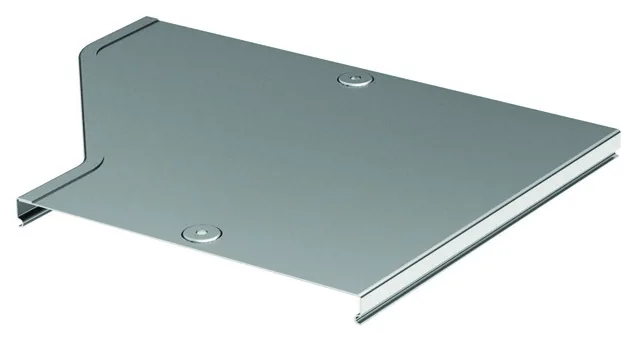

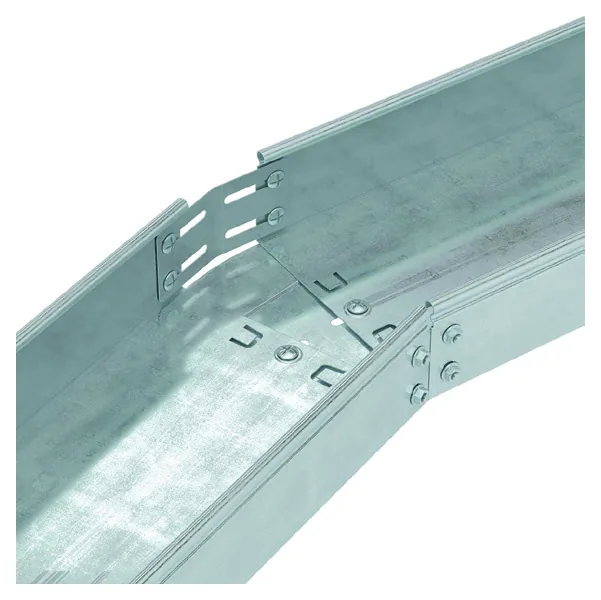

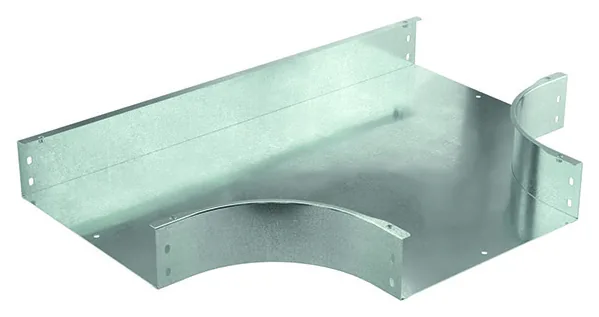

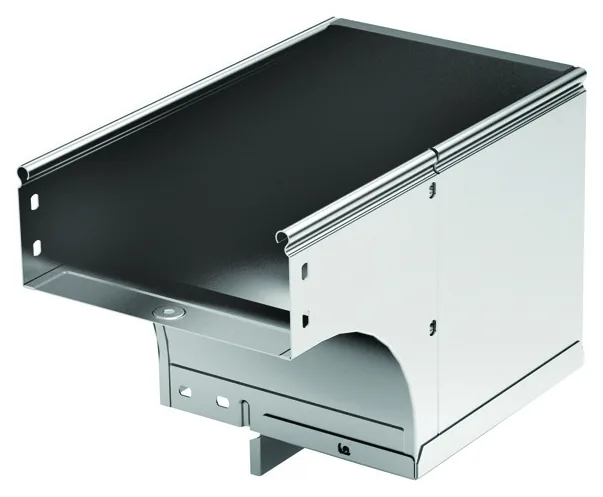

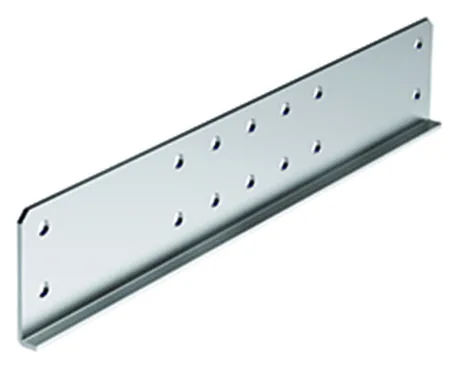

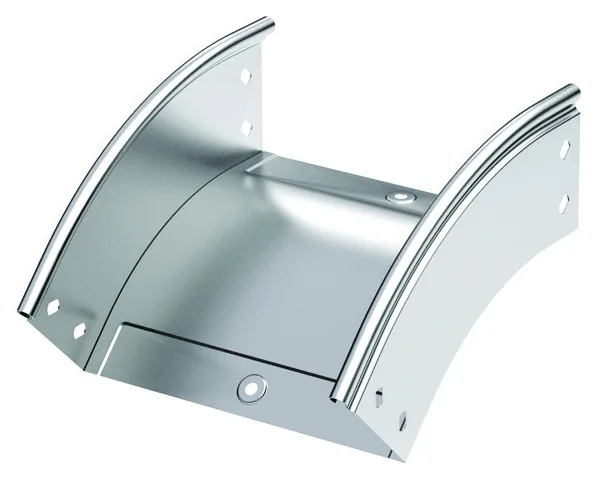

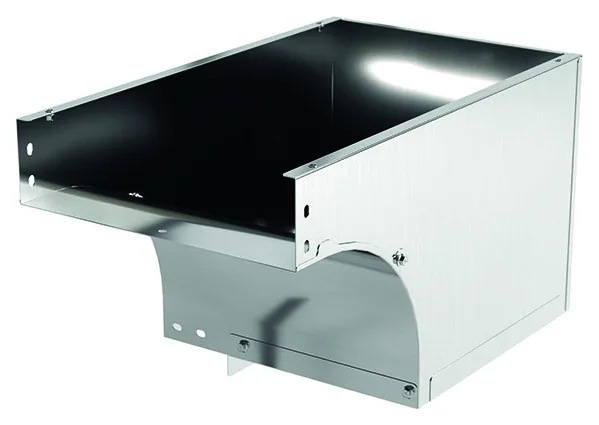

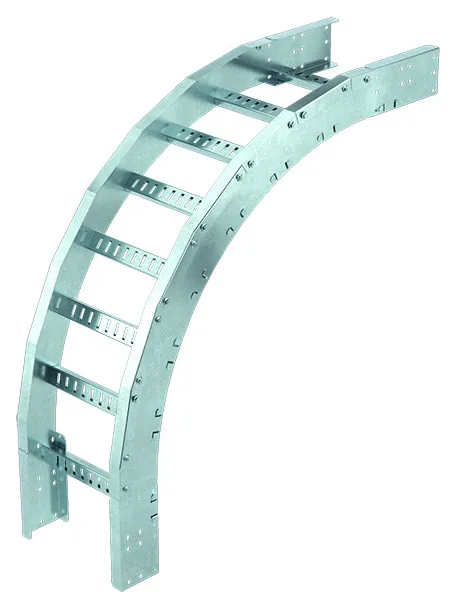

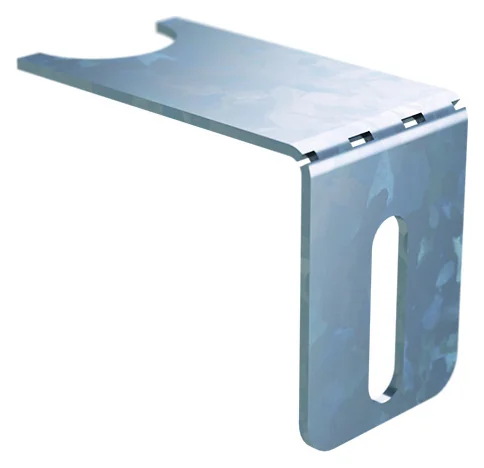

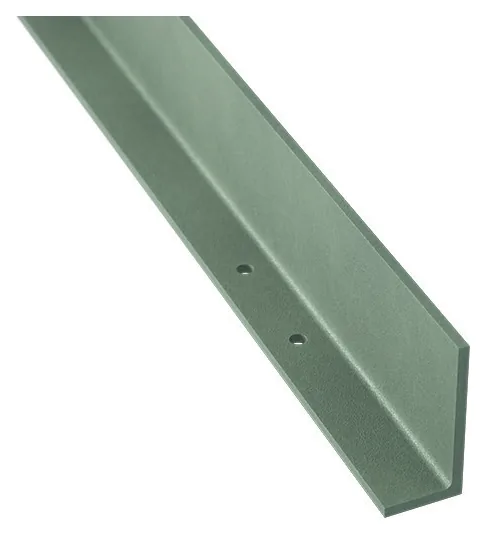

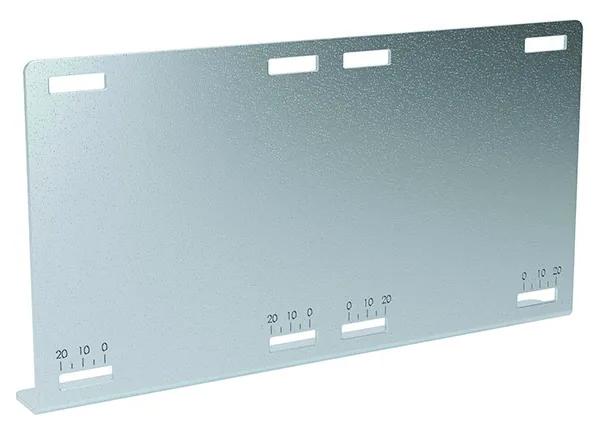

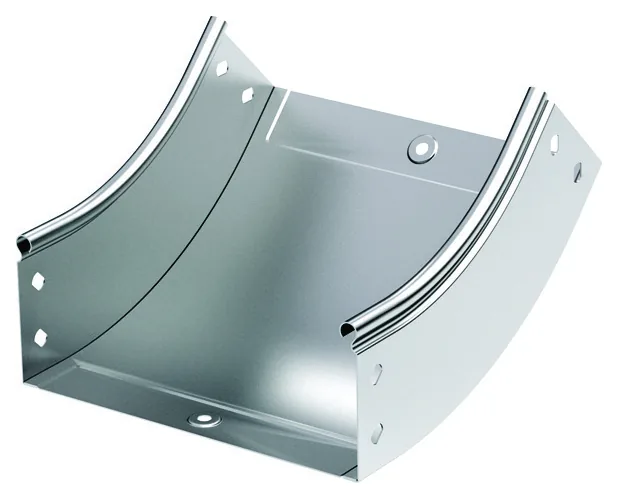

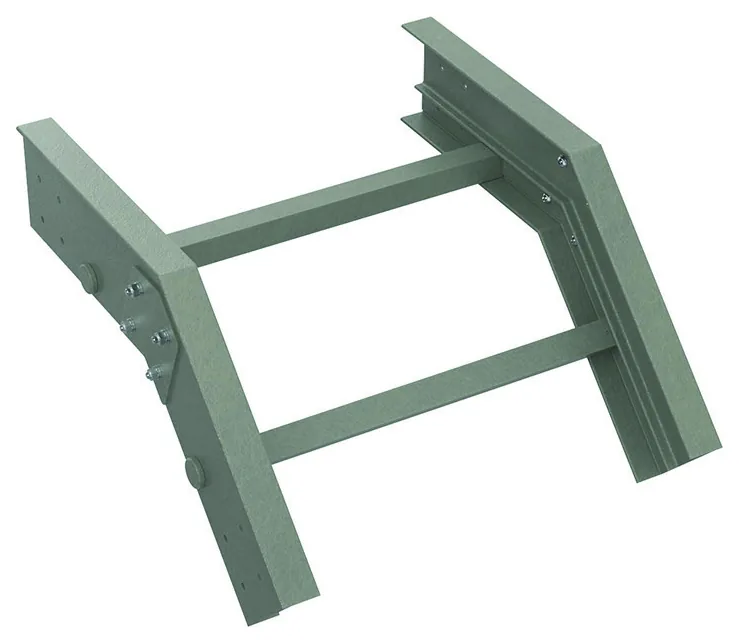

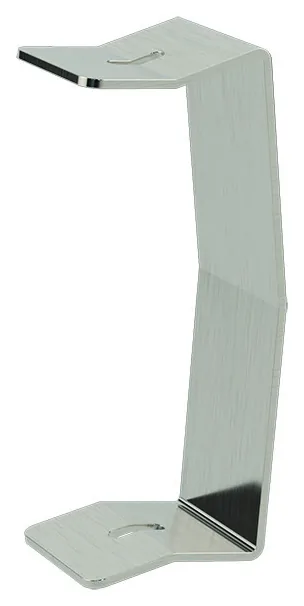

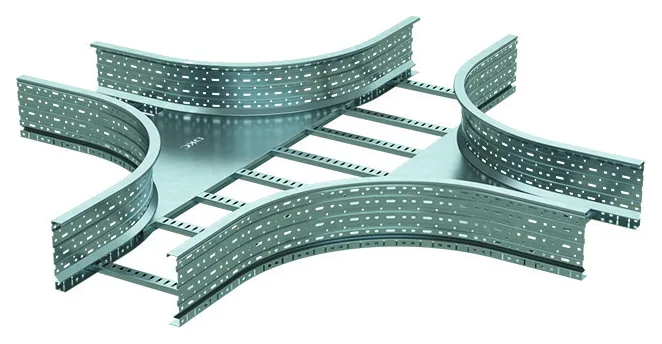

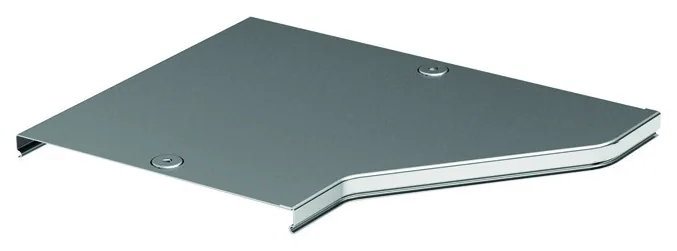

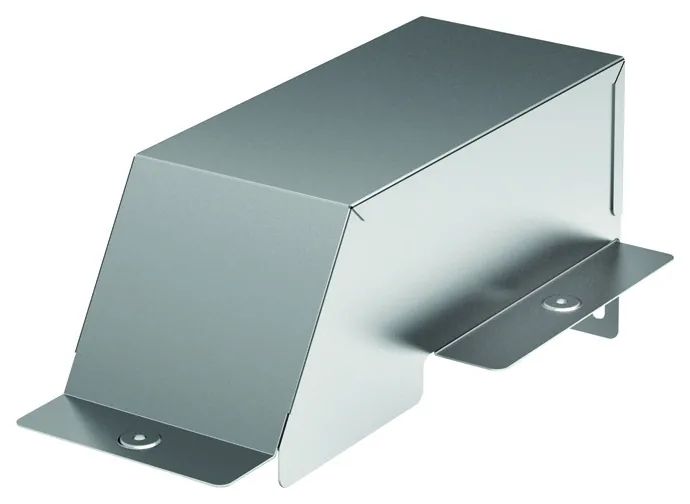

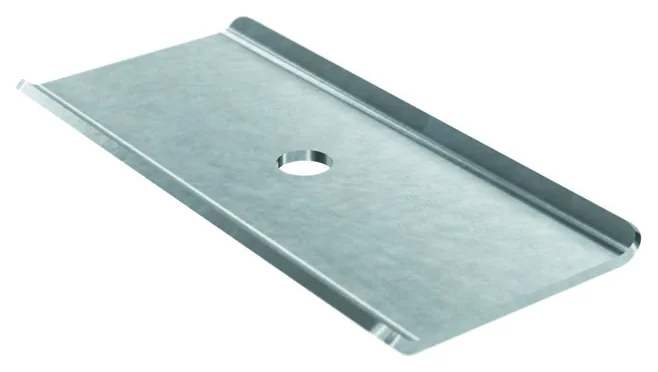

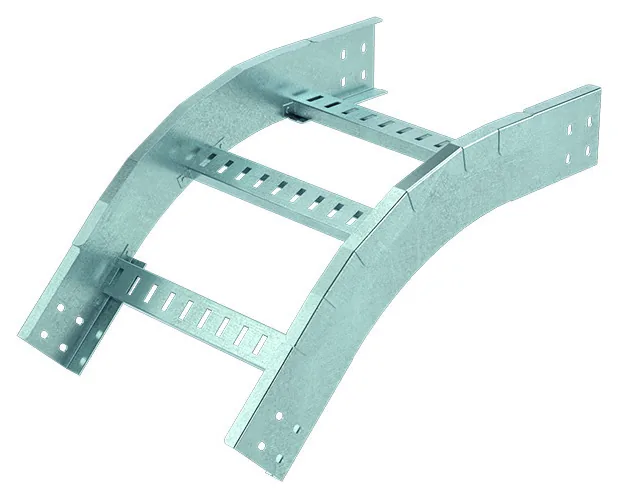

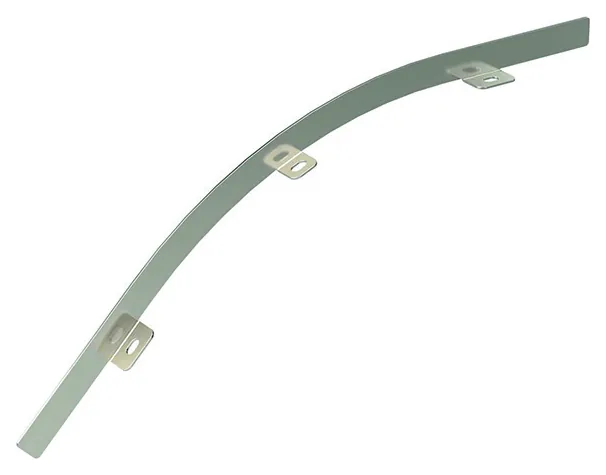

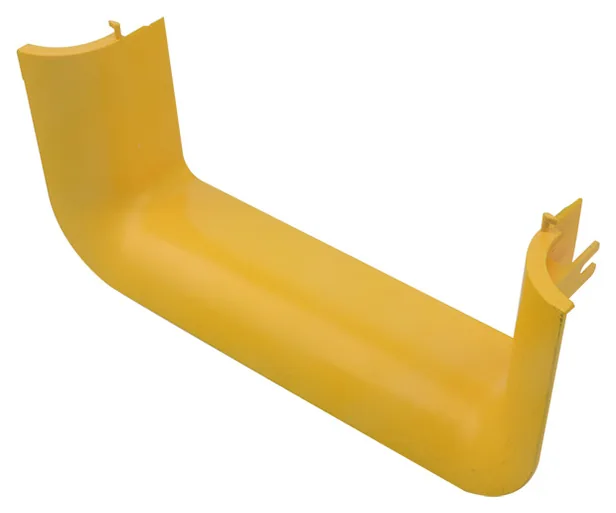

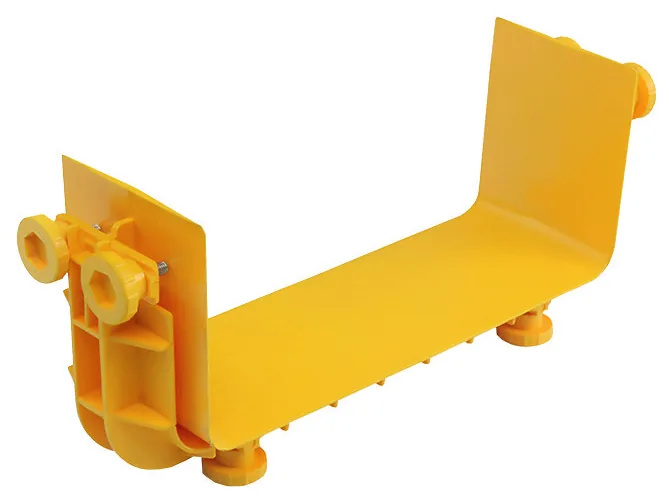

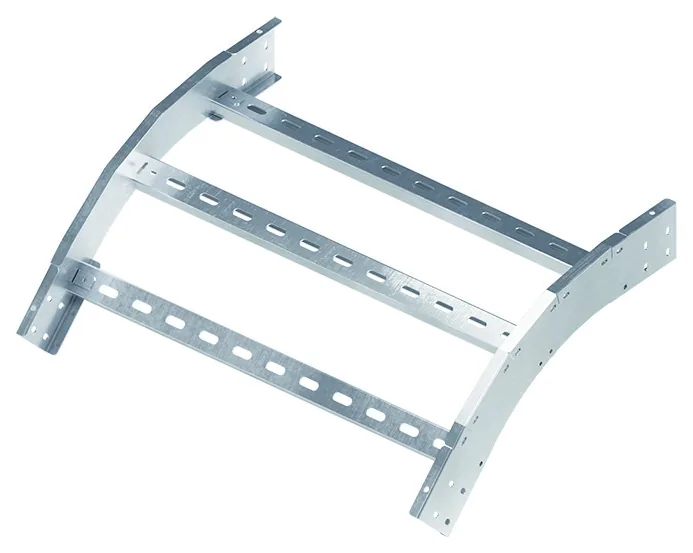

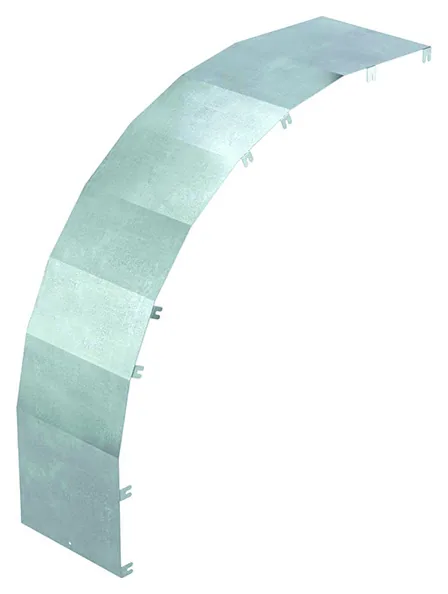

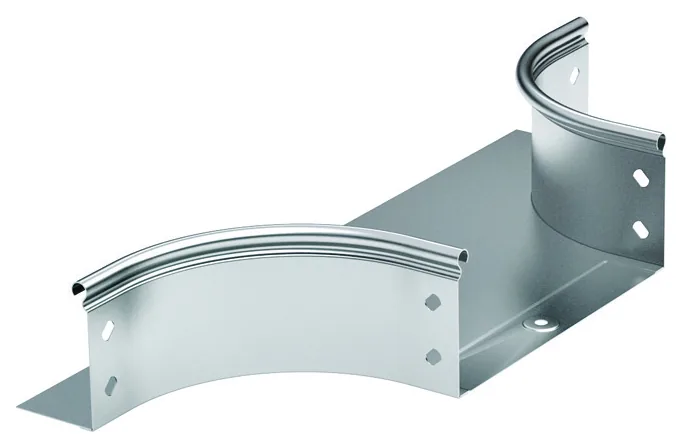

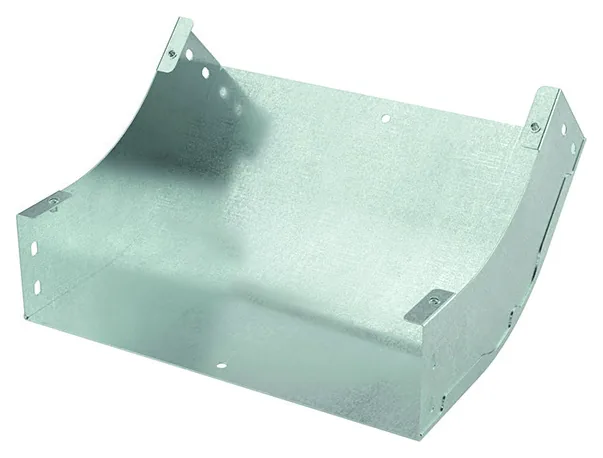

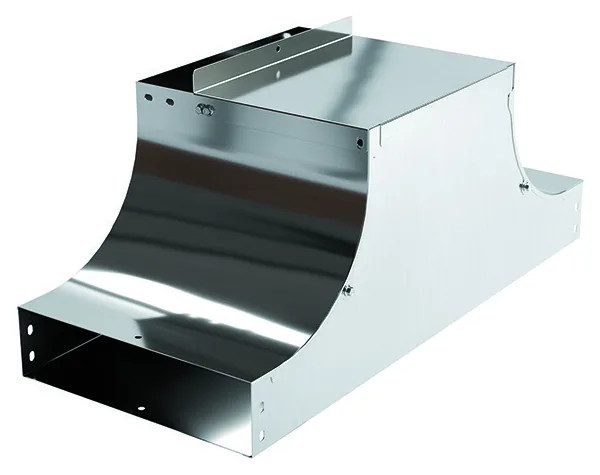

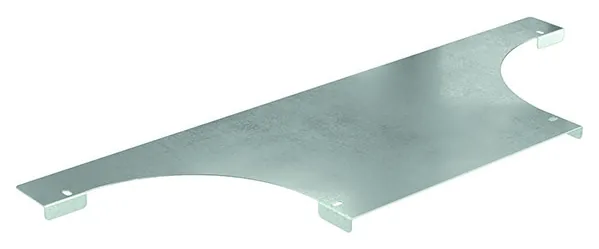

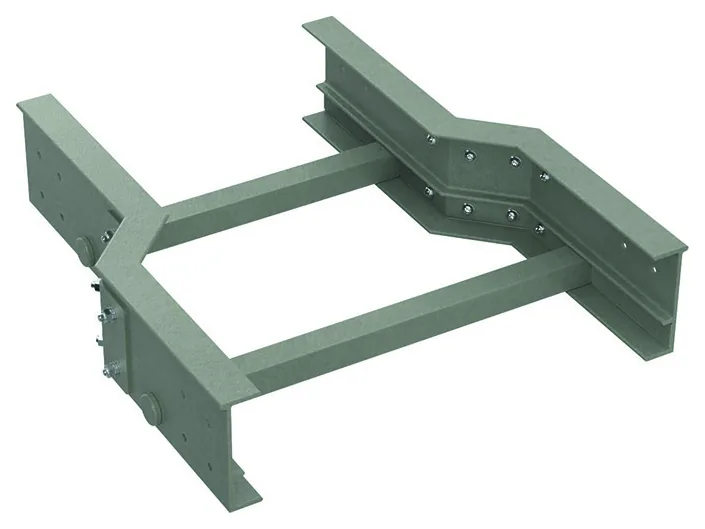

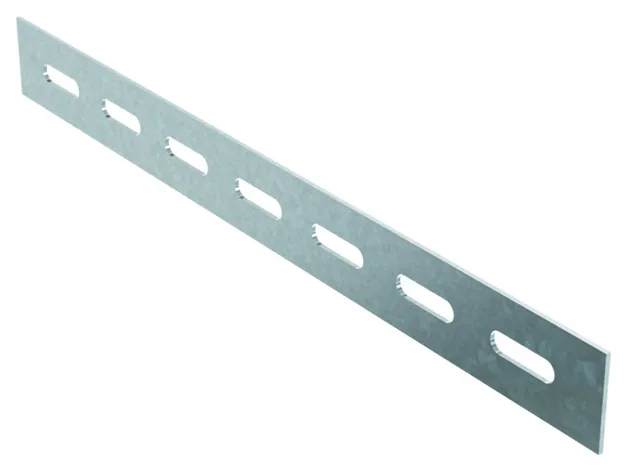

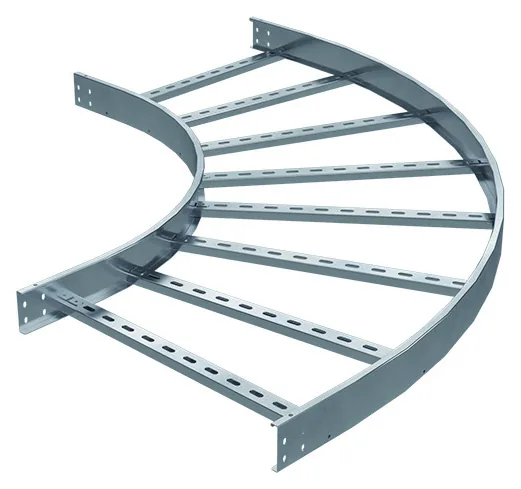

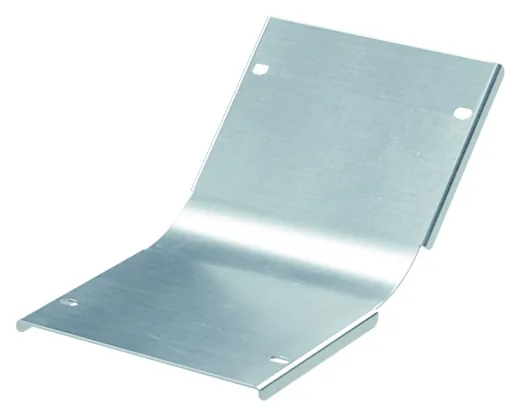

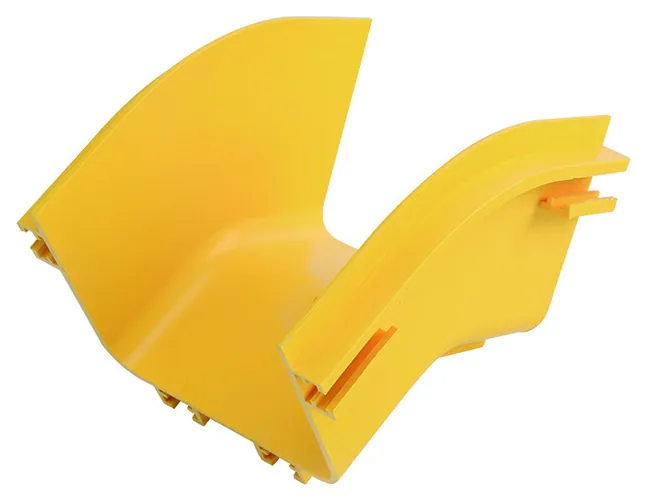

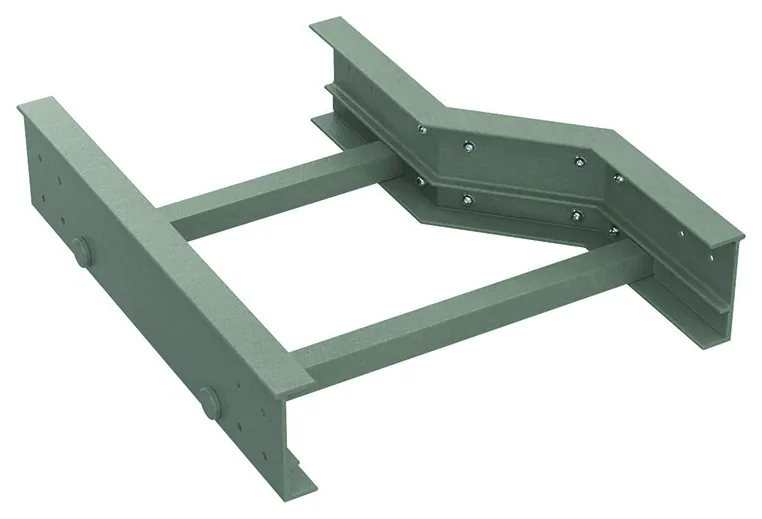

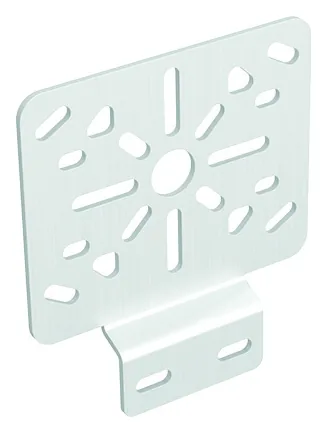

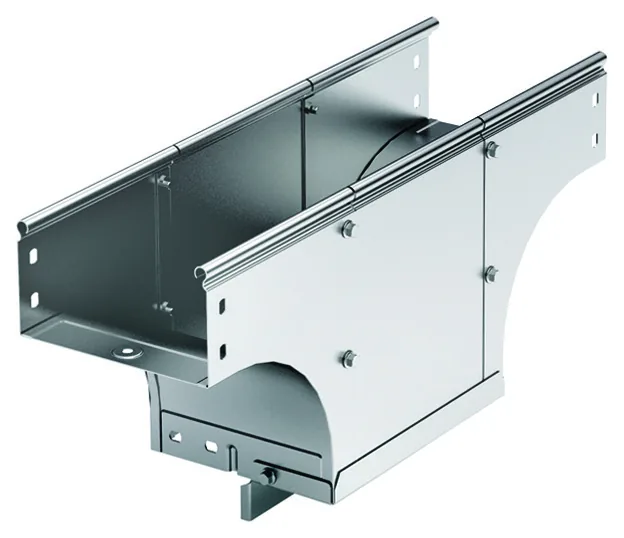

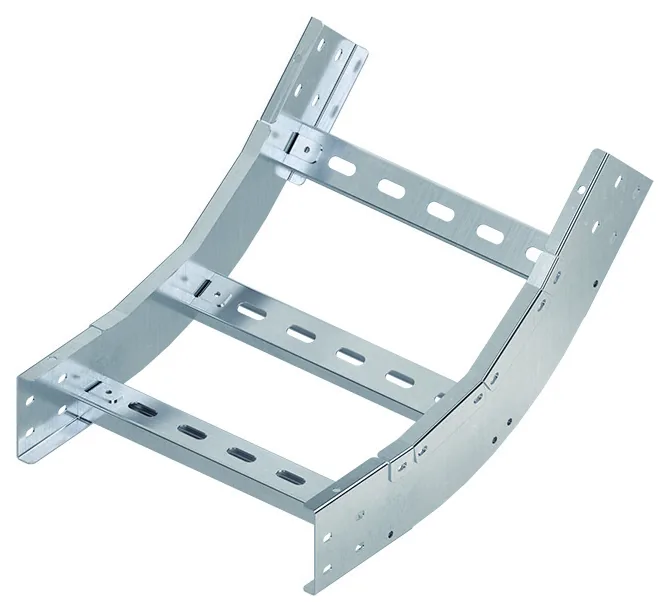

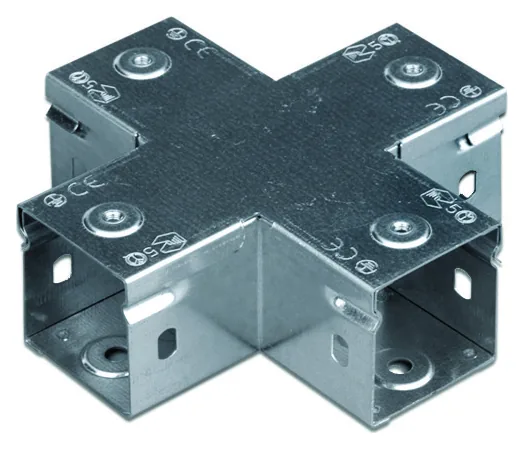

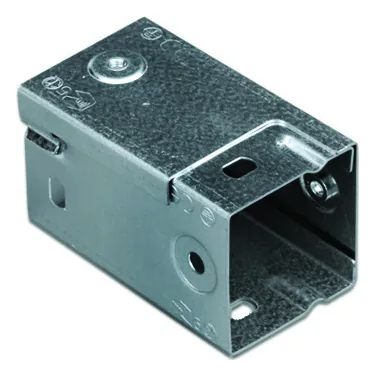

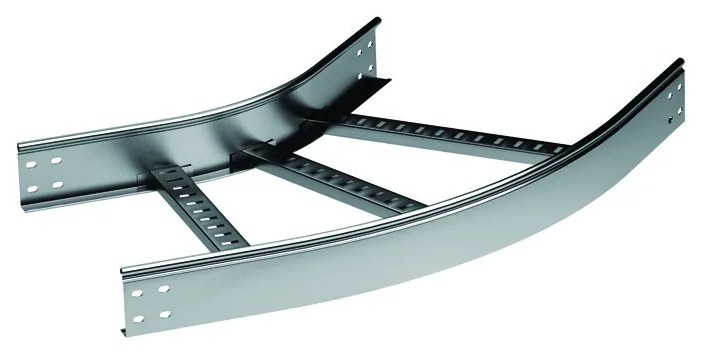

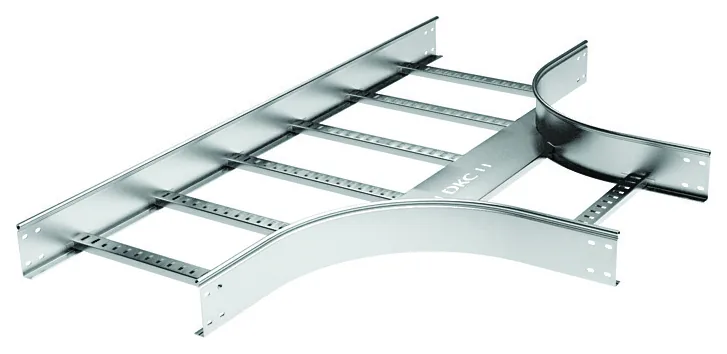

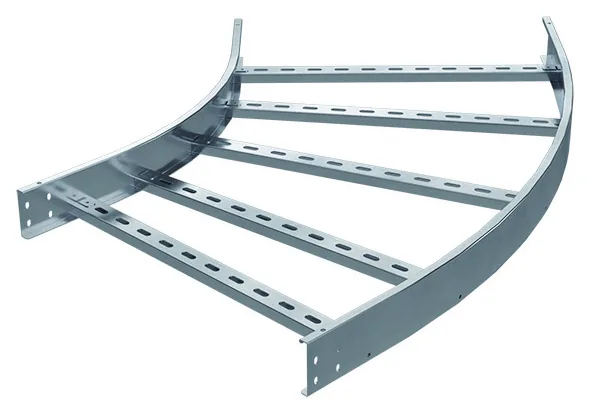

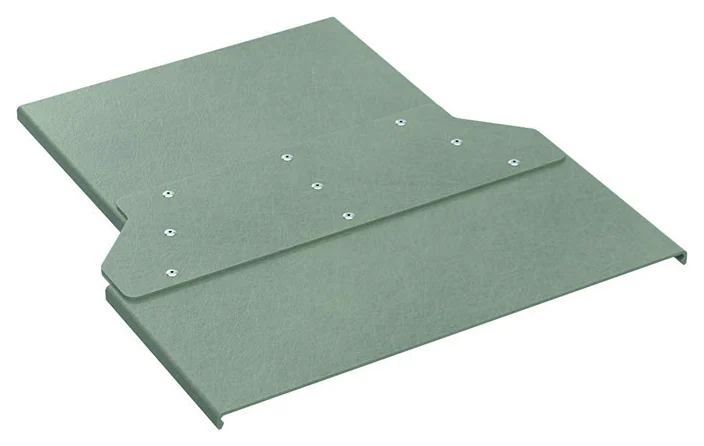

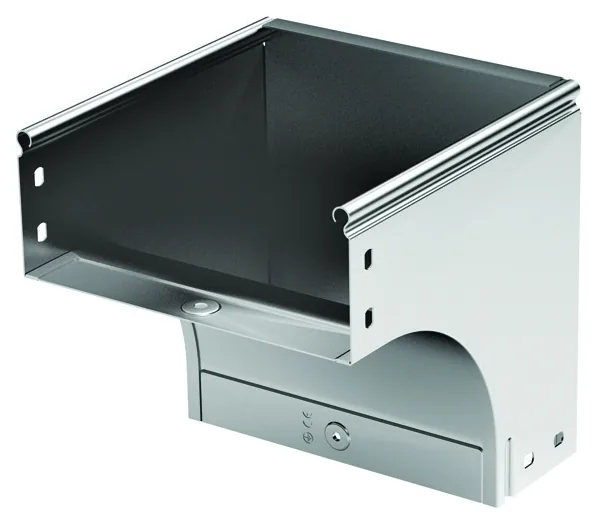

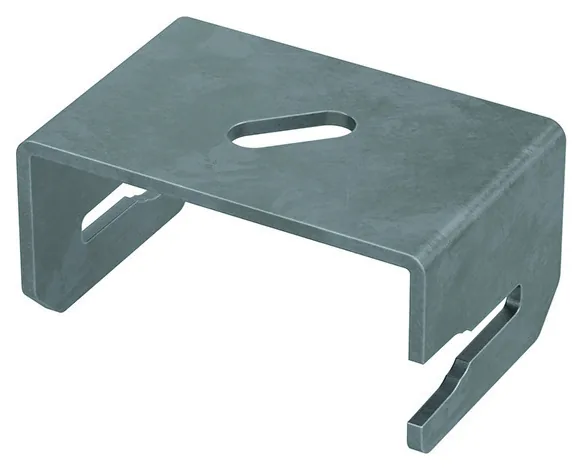

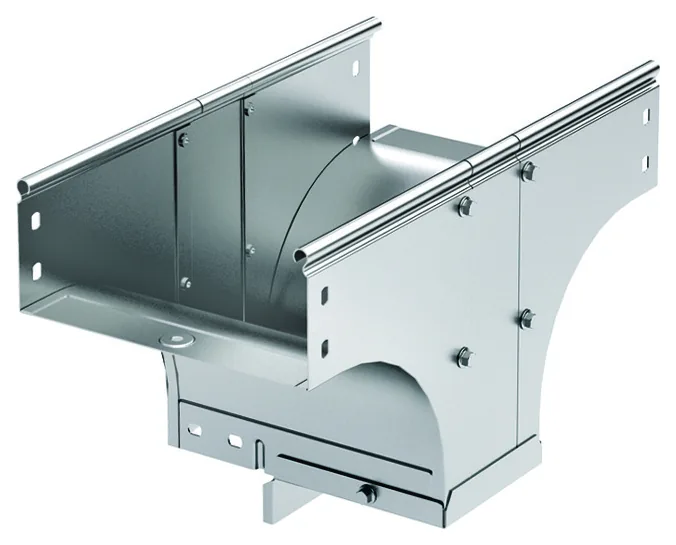

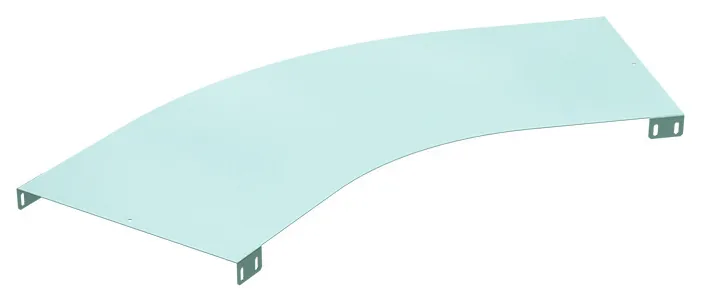

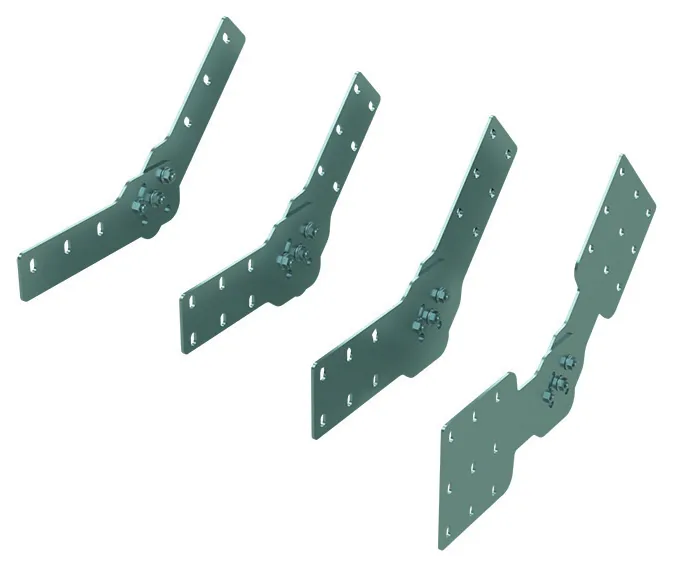

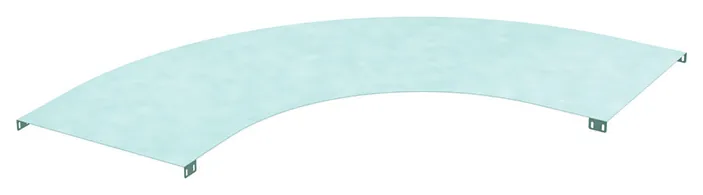

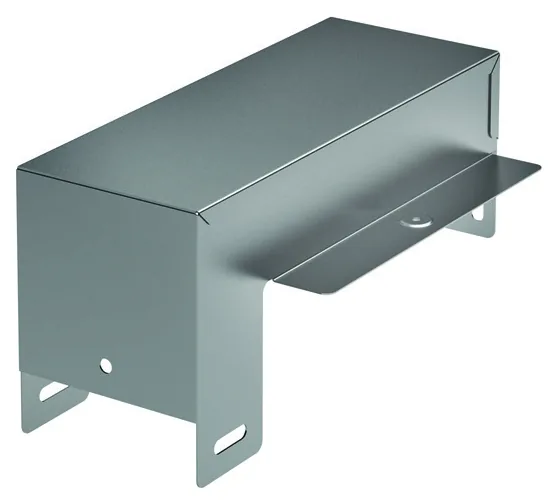

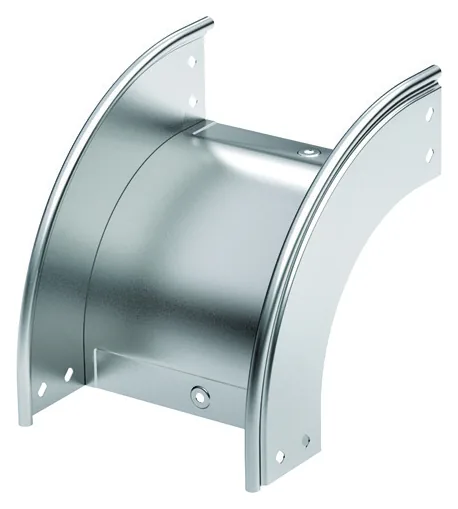

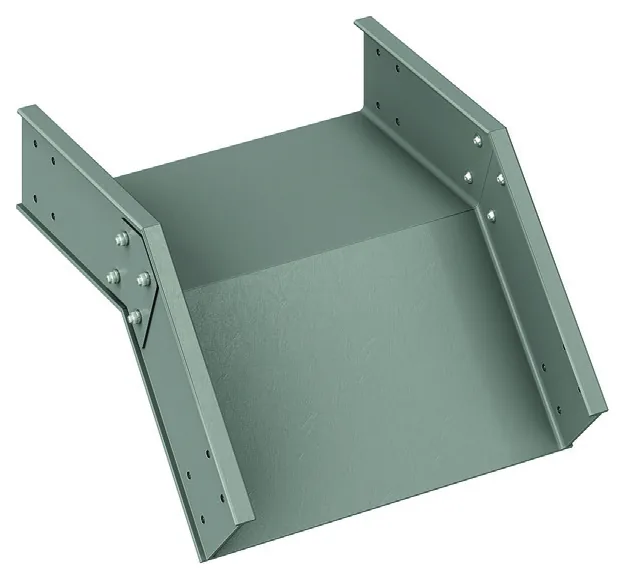

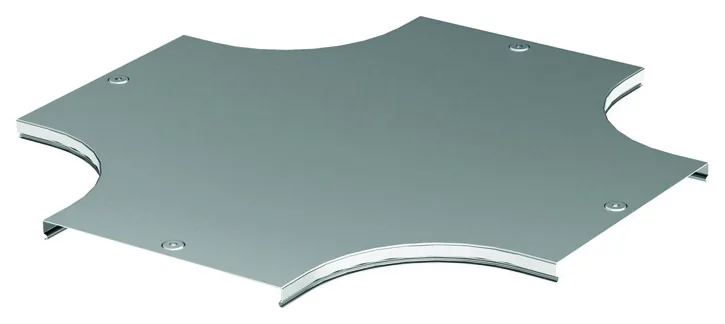

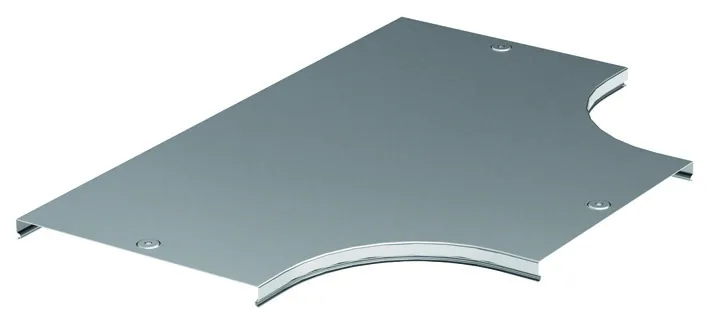

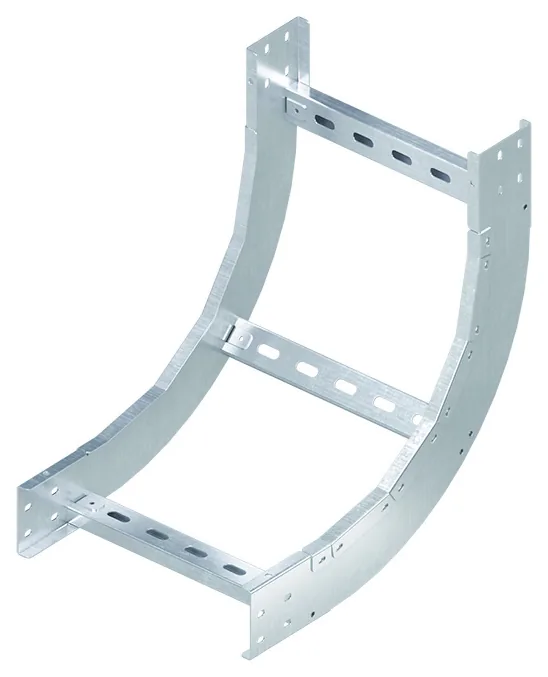

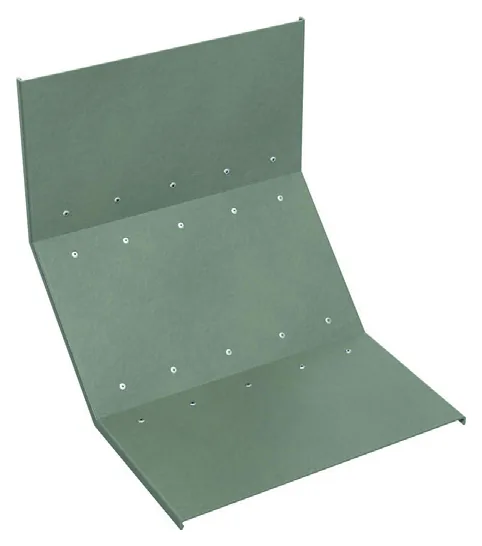

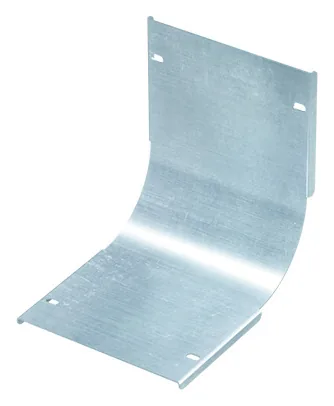

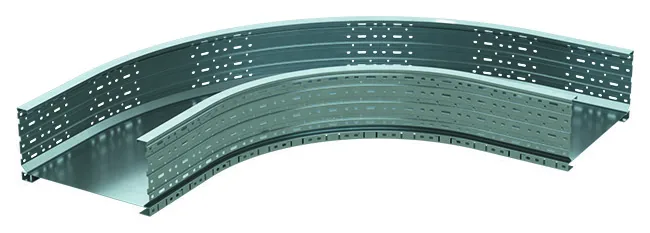

В каталоге фасонные секции (горизонтальные и вертикальные углы 90° и 45°, Т-образные и крестообразные ответвители) выпускаются со стандартными внутренними радиусами: R = 100 мм, 150 мм, 300 мм, 500 мм и 600 мм. Если геометрия трассы требует нестандартного угла или увеличенного радиуса поворота для кабелей большого сечения, поворот или перепад высот собирается по месту из прямых лотков с помощью регулируемых шарнирных соединителей.
