1 / 2Системные аксессуары лестничных лотков L5

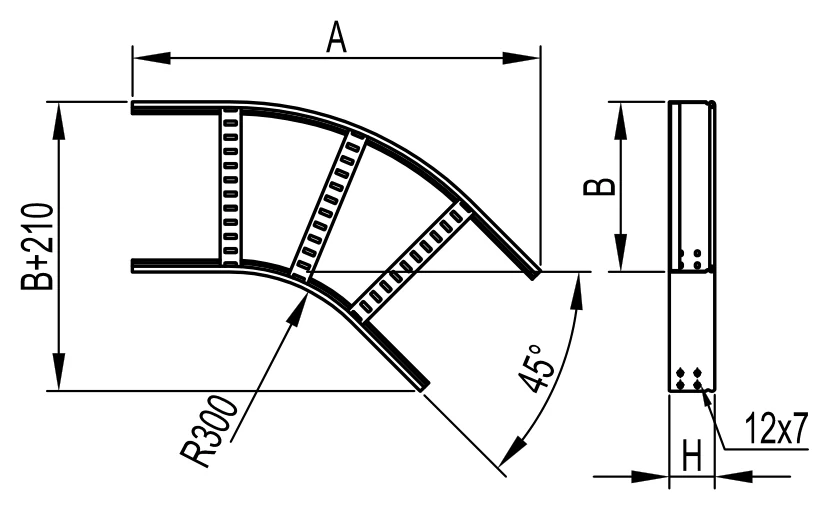

Угол горизонтальный 45º R300
Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.
- Ширина
- 200–600 мм
- Высота
- 50–100 мм
- Толщина металла
- 132–836 мм
- Длина секции
- 650–930 мм
- Типоразмеров в таблице
- 15
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол горизонтальный 45º R300 предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 200 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
15 строк по каталогу производителя.
Показано типоразмеров: 15 из 15
↔ ↕прокрутка таблицы| Высота H, мм | Ширина основания B, мм | Длина А, мм | Вес, кг/упак. | Код: Оцинкованная сталь |
|---|---|---|---|---|
| 50 | 200 | 650 | 1,4 | LC0532K |
| 50 | 300 | 720 | 1,7 | LC0533K |
| 50 | 400 | 790 | 1,9 | LC0534K |
| 50 | 500 | 860 | 2,4 | LC0535K |
| 50 | 600 | 930 | 2,6 | LC0536K |
| 80 | 200 | 650 | 1,8 | LC0832K |
| 80 | 300 | 720 | 2 | LC0833K |
| 80 | 400 | 790 | 2,3 | LC0834K |
| 80 | 500 | 860 | 2,8 | LC0835K |
| 80 | 600 | 930 | 3,1 | LC0836K |
| 100 | 200 | 650 | 2 | LC0132K |
| 100 | 300 | 720 | 2,3 | LC0133K |
| 100 | 400 | 790 | 2,5 | LC0134K |
| 100 | 500 | 860 | 3,1 | LC0135K |
| 100 | 600 | 930 | 3,4 | LC0136K |
