Шайба кузовная DIN 9021
Шайба кузовная DIN 9021 для распределения нагрузки и предотвращения продавливания металла в резьбовых узлах.
- Толщина металла
- 1–3 мм
- Типоразмеров в таблице
- 8
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Шайба кузовная DIN 9021 предназначен для подкладывания под головку болта или гайку при монтаже на перфорированные поверхности лотков и профилей. Увеличенный наружный диаметр надежно перекрывает широкие пазы перфорации и защищает металл от продавливания.
В таблице типоразмеров выберите внутренний диаметр под резьбу болта или шпильки. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), нержавеющая сталь.
Где применяется
Используется во всех резьбовых соединениях кабеленесущих трасс, подвесов, консолей и профилей.
Типоразмеры и артикулы
8 строк по каталогу производителя.
Показано типоразмеров: 8 из 8

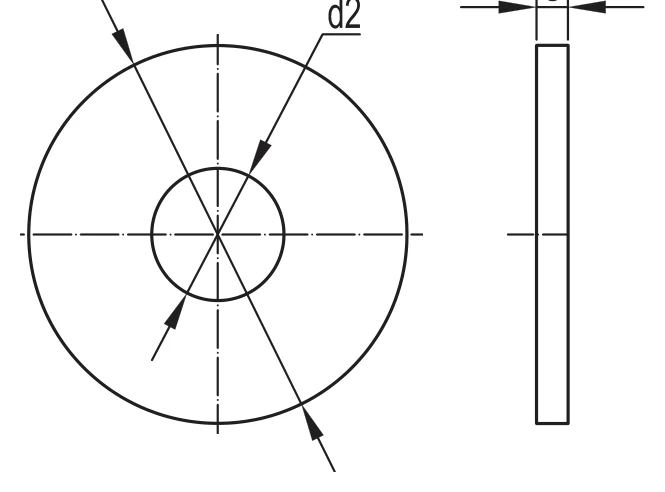

↔ ↕прокрутка таблицы| Обозначение | d2, мм | D1, мм | S, мм | Код: Оцинкованная сталь |
|---|---|---|---|---|
| M4 | 4,5 | 12 | 1,0 | CM120400 |
| M5 | 5,5 | 15 | 1,2 | CM120500 |
| M6 | 6,6 | 18 | 1,6 | CM120600 |
| M8 | 9,0 | 24 | 2,0 | CM120800 |
| M10 | 11,0 | 30 | 2,5 | CM121000 |
| M12 | 13,5 | 37 | 3,0 | CM121200 |
| M14 | 15,5 | 44 | 3,0 | CM121400 |
| M16 | 17,5 | 50 | 3,0 | CM121600 |
