Угол горизонтальный изменяемый CPO
Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 23
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол горизонтальный изменяемый CPO предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
23 строки по каталогу производителя.
Показано типоразмеров: 23 из 23

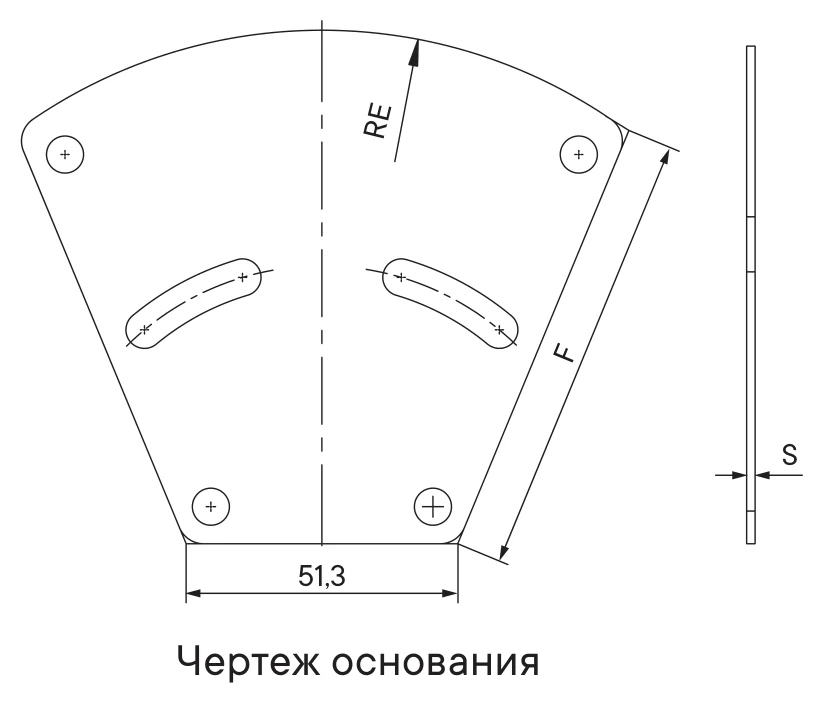

↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Вес, кг/упак. | F, мм | A, мм | D, мм | Код: Оцинкованная сталь |
|---|---|---|---|---|---|---|
| 50 | 50 | 0,07 | 30,8 | 99,9 | 30 | SVM505K |
| 50 | 100 | 0,14 | 84,2 | 139,1 | 30 | SVM510K |
| 50 | 150 | 0,23 | 135,3 | 178,4 | 30 | SVM515K |
| 50 | 200 | 0,37 | 185,75 | 217,7 | 30 | SVM520K |
| 50 | 300 | 0,69 | 286,2 | 296,2 | 30 | SVM530K |
| 50 | 400 | 1,07 | 386,5 | 374,8 | 30 | SVM540K |
| 50 | 500 | 1,56 | 486,6 | 453,3 | 30 | SVM550K |
| 50 | 600 | 2,15 | 586,7 | 531,8 | 30 | SVM560K |
| 80 | 80 | 0,20 | 58,2 | 119,5 | 60 | SVM808K |
| 80 | 100 | 0,22 | 84,2 | 139,1 | 60 | SVM810K |
| 80 | 150 | 0,32 | 135,3 | 178,4 | 60 | SVM815K |
| 80 | 200 | 0,47 | 185,75 | 217,7 | 60 | SVM820K |
| 80 | 300 | 0,82 | 286,2 | 296,2 | 60 | SVM830K |
| 80 | 400 | 1,21 | 386,5 | 374,8 | 60 | SVM840K |
| 80 | 500 | 1,7 | 486,6 | 453,3 | 60 | SVM850K |
| 80 | 600 | 2,34 | 586,7 | 531,8 | 60 | SVM860K |
| 100 | 100 | 0,28 | 84,2 | 139,1 | 80 | SVM1010K |
| 100 | 150 | 0,39 | 135,3 | 178,4 | 80 | SVM1015K |
| 100 | 200 | 0,55 | 185,75 | 217,7 | 80 | SVM1020K |
| 100 | 300 | 0,91 | 286,2 | 296,2 | 80 | SVM1030K |
| 100 | 400 | 1,32 | 386,5 | 374,8 | 80 | SVM1040K |
| 100 | 500 | 1,85 | 486,6 | 453,3 | 80 | SVM1050K |
| 100 | 600 | 2,49 | 586,7 | 531,8 | 80 | SVM1060K |
