1 / 2Аксессуары в специальном исполнении по толщине

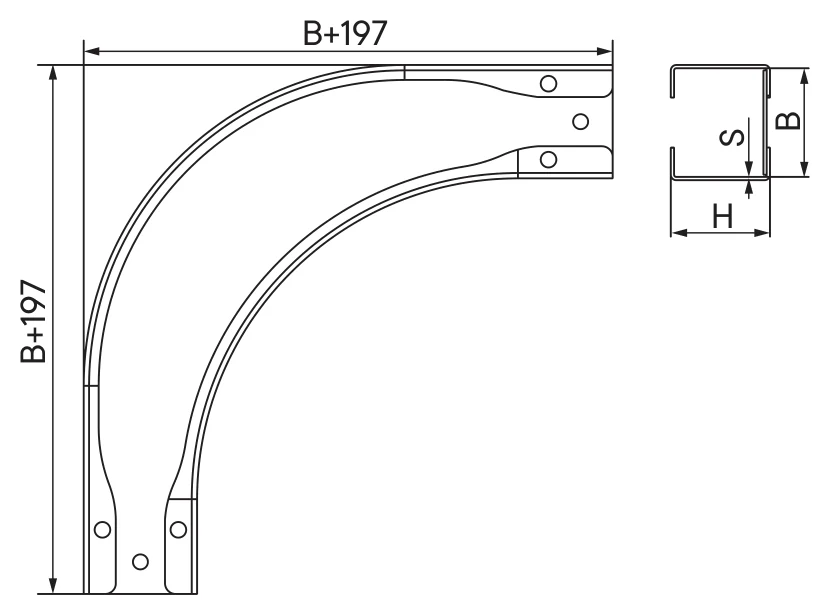

Угол горизонтальный 90° с толщиной стали 1,2 мм
Фасонный элемент для изменения направления кабельной трассы на 90° с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 23
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол горизонтальный 90° с толщиной стали 1,2 мм предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
23 строки по каталогу производителя.
Показано типоразмеров: 23 из 23
↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Вес, кг/упак. | Код: Оцинкованная сталь |
|---|---|---|---|
| 50 | 50 | 0,67 | SDN505K |
| 50 | 100 | 1,00 | SDN510K |
| 50 | 150 | 1,38 | SDN515K |
| 50 | 200 | 1,79 | SDN520K |
| 50 | 300 | 2,78 | SDN530K |
| 50 | 400 | 3,95 | SDN540K |
| 50 | 500 | 5,32 | SDN550K |
| 50 | 600 | 6,88 | SDN560K |
| 80 | 80 | 1,12 | SDN808K |
| 80 | 100 | 1,25 | SDN810K |
| 80 | 150 | 1,65 | SDN815K |
| 80 | 200 | 2,10 | SDN820K |
| 80 | 300 | 3,14 | SDN830K |
| 80 | 400 | 4,37 | SDN840K |
| 80 | 500 | 5,79 | SDN850K |
| 80 | 600 | 7,41 | SDN860K |
| 100 | 100 | 1,41 | SDN1010K |
| 100 | 150 | 1,83 | SDN1015K |
| 100 | 200 | 2,30 | SDN1020K |
| 100 | 300 | 3,38 | SDN1030K |
| 100 | 400 | 4,65 | SDN1040K |
| 100 | 500 | 6,11 | SDN1050K |
| 100 | 600 | 7,77 | SDN1060K |
