1 / 2Аксессуары в специальном исполнении по толщине

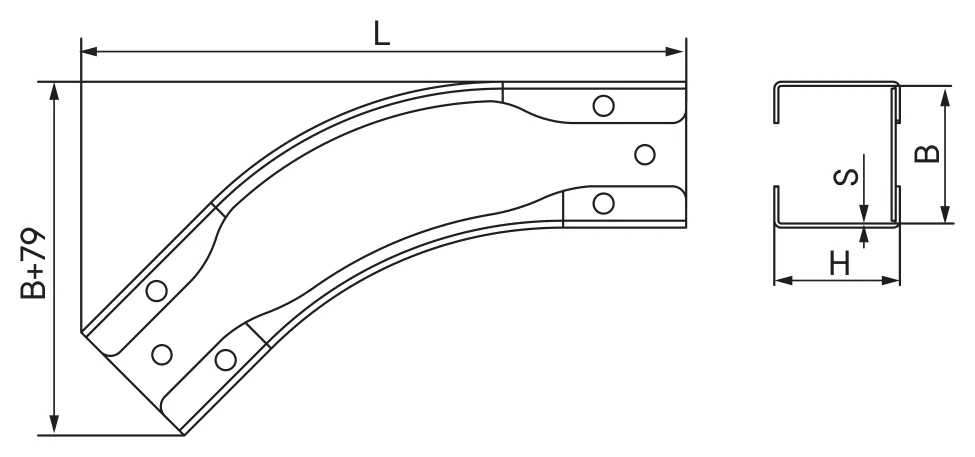

Угол горизонтальный 45° с толщиной стали 1,2 мм
Фасонный элемент для изменения направления кабельной трассы на 45° с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 23
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол горизонтальный 45° с толщиной стали 1,2 мм предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
23 строки по каталогу производителя.
Показано типоразмеров: 23 из 23
↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Вес, кг/упак. | Код: Оцинкованная сталь |
|---|---|---|---|
| 50 | 50 | 0,41 | SCN505K |
| 50 | 100 | 0,57 | SCN510K |
| 50 | 150 | 0,74 | SCN515K |
| 50 | 200 | 0,94 | SCN520K |
| 50 | 300 | 1,40 | SCN530K |
| 50 | 400 | 1,94 | SCN540K |
| 50 | 500 | 2,56 | SCN550K |
| 50 | 600 | 3,26 | SCN560K |
| 80 | 80 | 0,66 | SCN808K |
| 80 | 100 | 0,71 | SCN810K |
| 80 | 150 | 0,90 | SCN815K |
| 80 | 200 | 1,11 | SCN820K |
| 80 | 300 | 1,59 | SCN830K |
| 80 | 400 | 2,15 | SCN840K |
| 80 | 500 | 2,79 | SCN850K |
| 80 | 600 | 3,51 | SCN860K |
| 100 | 100 | 0,81 | SCN1010K |
| 100 | 150 | 1,01 | SCN1015K |
| 100 | 200 | 1,22 | SCN1020K |
| 100 | 300 | 1,72 | SCN1030K |
| 100 | 400 | 2,30 | SCN1040K |
| 100 | 500 | 2,95 | SCN1050K |
| 100 | 600 | 3,69 | SCN1060K |
