Угол вертикальный внешний 45° с толщиной стали 1,2 мм
Фасонный элемент для изменения направления кабельной трассы на 45° с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 23
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол вертикальный внешний 45° с толщиной стали 1,2 мм предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
23 строки по каталогу производителя.
Показано типоразмеров: 23 из 23

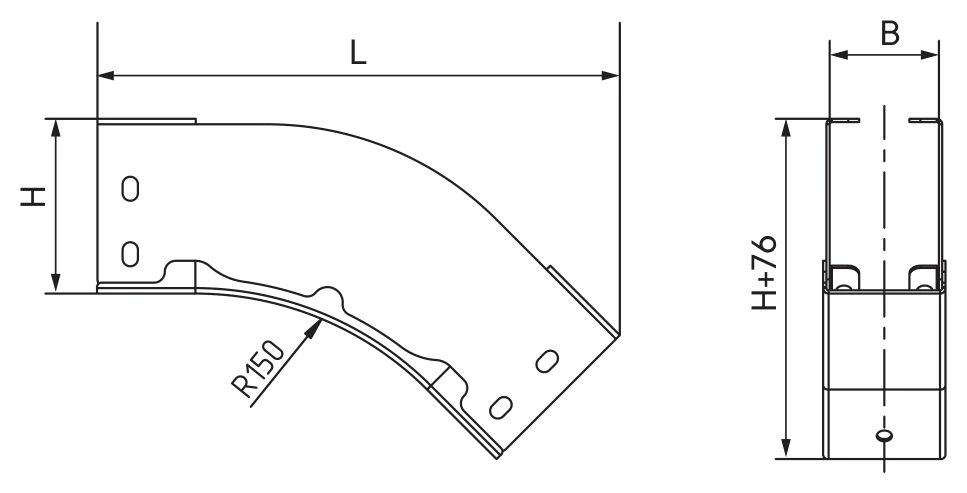

↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Вес, кг/упак. | L, мм | Код: Оцинкованная сталь |
|---|---|---|---|---|
| 50 | 50 | 0,38 | 218 | SPN505K |
| 50 | 100 | 0,47 | 218 | SPN510K |
| 50 | 150 | 0,58 | 218 | SPN515K |
| 50 | 200 | 0,67 | 218 | SPN520K |
| 50 | 300 | 0,88 | 218 | SPN530K |
| 50 | 400 | 1,08 | 218 | SPN540K |
| 50 | 500 | 1,28 | 218 | SPN550K |
| 50 | 600 | 1,48 | 218 | SPN560K |
| 80 | 80 | 0,59 | 240 | SPN808K |
| 80 | 100 | 0,62 | 240 | SPN810K |
| 80 | 150 | 0,73 | 240 | SPN815K |
| 80 | 200 | 0,82 | 240 | SPN820K |
| 80 | 300 | 1,02 | 240 | SPN830K |
| 80 | 400 | 1,23 | 240 | SPN840K |
| 80 | 500 | 1,43 | 240 | SPN850K |
| 80 | 600 | 1,63 | 240 | SPN860K |
| 100 | 100 | 0,62 | 254 | SPN1010K |
| 100 | 150 | 0,73 | 254 | SPN1015K |
| 100 | 200 | 0,82 | 254 | SPN1020K |
| 100 | 300 | 1,02 | 254 | SPN1030K |
| 100 | 400 | 1,23 | 254 | SPN1040K |
| 100 | 500 | 1,43 | 254 | SPN1050K |
| 100 | 600 | 1,63 | 254 | SPN1060K |
