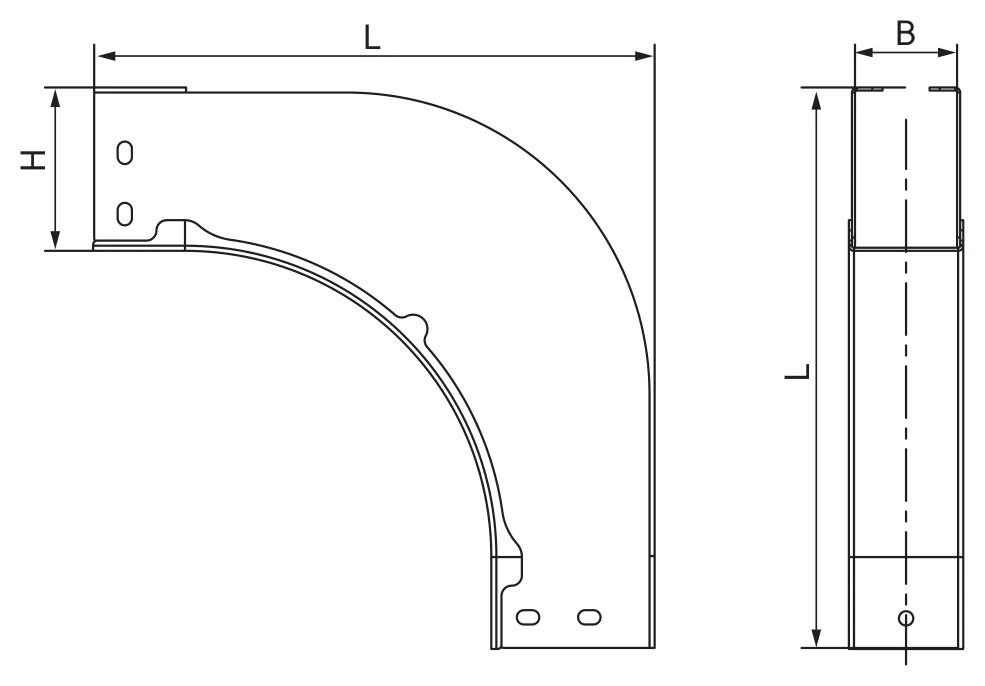

Угол вертикальный внешний 90° с толщиной стали 2,0 мм
Фасонный элемент для изменения направления кабельной трассы на 90° с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 23
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол вертикальный внешний 90° с толщиной стали 2,0 мм предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
23 строки по каталогу производителя.
Показано типоразмеров: 23 из 23
↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Вес, кг/упак. | L, мм | Код: Оцинкованная сталь |
|---|---|---|---|---|
| 50 | 50 | 1,05 | 245 | SOH505K |
| 50 | 100 | 1,32 | 245 | SOH510K |
| 50 | 150 | 1,59 | 245 | SOH515K |
| 50 | 200 | 1,84 | 245 | SOH520K |
| 50 | 300 | 2,37 | 245 | SOH530K |
| 50 | 400 | 2,89 | 245 | SOH540K |
| 50 | 500 | 3,41 | 245 | SOH550K |
| 50 | 600 | 3,95 | 245 | SOH560K |
| 80 | 80 | 1,71 | 275 | SOH808K |
| 80 | 100 | 1,81 | 275 | SOH810K |
| 80 | 150 | 2,07 | 275 | SOH815K |
| 80 | 200 | 2,33 | 275 | SOH820K |
| 80 | 300 | 2,85 | 275 | SOH830K |
| 80 | 400 | 3,39 | 275 | SOH840K |
| 80 | 500 | 3,91 | 275 | SOH850K |
| 80 | 600 | 4,43 | 275 | SOH860K |
| 100 | 100 | 2,17 | 295 | SOH1010K |
| 100 | 150 | 2,43 | 295 | SOH1015K |
| 100 | 200 | 2,69 | 295 | SOH1020K |
| 100 | 300 | 3,21 | 295 | SOH1030K |
| 100 | 400 | 3,75 | 295 | SOH1040K |
| 100 | 500 | 4,27 | 295 | SOH1050K |
| 100 | 600 | 4,79 | 295 | SOH1060K |
