1 / 2Системные аксессуары лестничных лотков L5

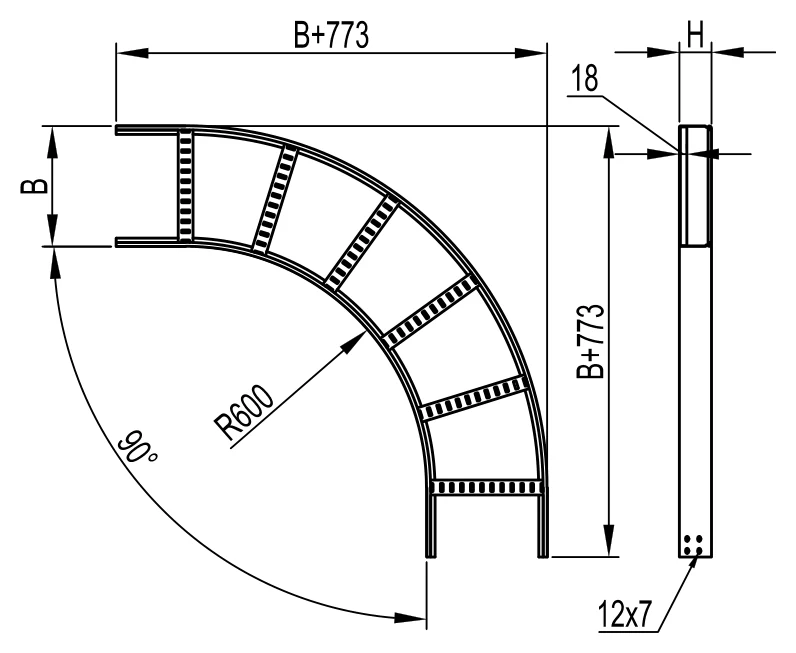

Угол горизонтальный 90º R600
Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.
- Ширина
- 200–600 мм
- Высота
- 50–100 мм
- Толщина металла
- 1 620–8 660 мм
- Типоразмеров в таблице
- 15
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол горизонтальный 90º R600 предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 200 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
15 строк по каталогу производителя.
Показано типоразмеров: 15 из 15
↔ ↕прокрутка таблицы| Высота H, мм | Ширина основания B, мм | Вес, кг/упак. | Код: Оцинкованная сталь |
|---|---|---|---|
| 50 | 200 | 2,8 | LC5620K |
| 50 | 300 | 3,2 | LC5630K |
| 50 | 400 | 3,7 | LC5640K |
| 50 | 500 | 4,1 | LC5650K |
| 50 | 600 | 4,8 | LC5660K |
| 80 | 200 | 3,5 | LC8620K |
| 80 | 300 | 3,9 | LC8630K |
| 80 | 400 | 4,5 | LC8640K |
| 80 | 500 | 5 | LC8650K |
| 80 | 600 | 5,3 | LC8660K |
| 100 | 200 | 4,1 | LC1620K |
| 100 | 300 | 4,5 | LC1630K |
| 100 | 400 | 5,1 | LC1640K |
| 100 | 500 | 5,6 | LC1650K |
| 100 | 600 | 6,4 | LC1660K |
