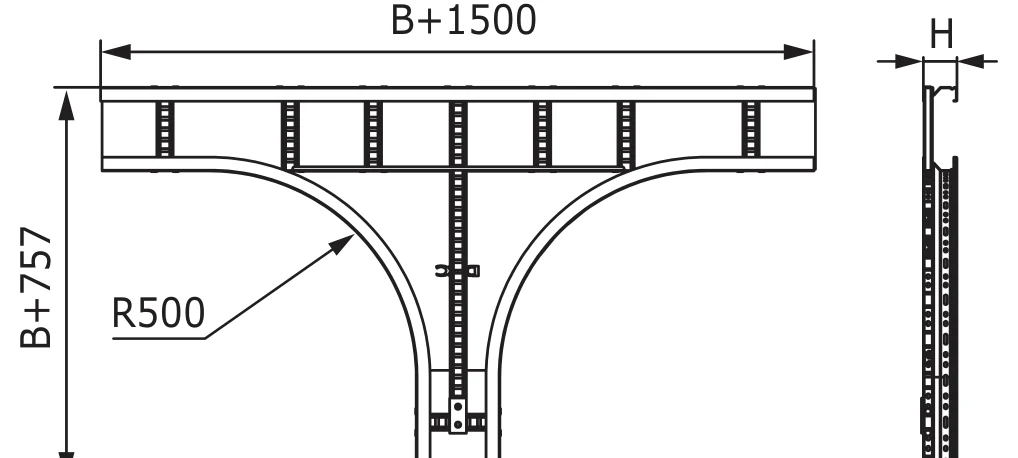

Т-образный ответвитель
Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.
- Ширина
- 200–1 000 мм
- Высота
- 80–200 мм
- Типоразмеров в таблице
- 36
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Т-образный ответвитель предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 80–200 мм и ширину от 200 до 1000 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
36 строк по каталогу производителя.
Показано типоразмеров: 36 из 36
↔ ↕прокрутка таблицы| Высота H, мм | Ширина основания B, мм | Код: Оцинкованная сталь |
|---|---|---|
| 80 | 200 | UST682 |
| 80 | 300 | UST683 |
| 80 | 400 | UST684 |
| 80 | 500 | UST685 |
| 80 | 600 | UST686 |
| 80 | 700 | UST687 |
| 80 | 800 | UST688 |
| 80 | 900 | UST689 |
| 80 | 1000 | UST680 |
| 100 | 200 | UST612 |
| 100 | 300 | UST613 |
| 100 | 400 | UST614 |
| 100 | 500 | UST615 |
| 100 | 600 | UST616 |
| 100 | 700 | UST617 |
| 100 | 800 | UST618 |
| 100 | 900 | UST619 |
| 100 | 1000 | UST610 |
| 150 | 200 | UST652 |
| 150 | 300 | UST653 |
| 150 | 400 | UST654 |
| 150 | 500 | UST655 |
| 150 | 600 | UST656 |
| 150 | 700 | UST657 |
| 150 | 800 | UST658 |
| 150 | 900 | UST659 |
| 150 | 1000 | UST650 |
| 200 | 200 | UST622 |
| 200 | 300 | UST623 |
| 200 | 400 | UST624 |
| 200 | 500 | UST625 |
| 200 | 600 | UST626 |
| 200 | 700 | UST627 |
| 200 | 800 | UST628 |
| 200 | 900 | UST629 |
| 200 | 1000 | UST620 |
