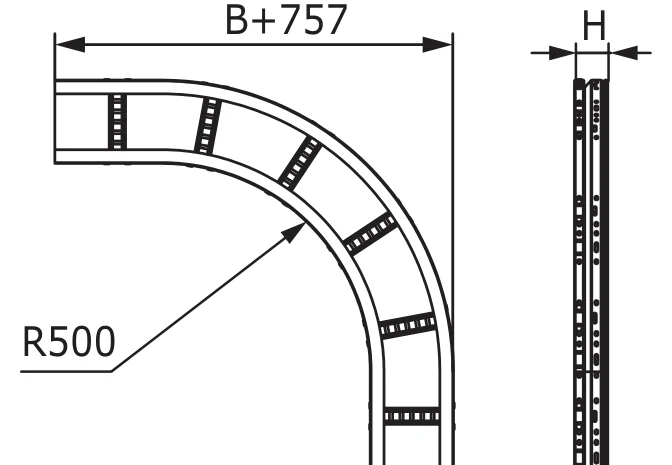

Угол горизонтальный 90º
Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.
- Ширина
- 200–1 000 мм
- Высота
- 80–200 мм
- Типоразмеров в таблице
- 36
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол горизонтальный 90º предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 80–200 мм и ширину от 200 до 1000 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
36 строк по каталогу производителя.
Показано типоразмеров: 36 из 36
↔ ↕прокрутка таблицы| Высота H, мм | Ширина основания B, мм | Код: Оцинкованная сталь |
|---|---|---|
| 80 | 200 | USD682 |
| 80 | 300 | USD683 |
| 80 | 400 | USD684 |
| 80 | 500 | USD685 |
| 80 | 600 | USD686 |
| 80 | 700 | USD687 |
| 80 | 800 | USD688 |
| 80 | 900 | USD689 |
| 80 | 1000 | USD680 |
| 100 | 200 | USD612 |
| 100 | 300 | USD613 |
| 100 | 400 | USD614 |
| 100 | 500 | USD615 |
| 100 | 600 | USD616 |
| 100 | 700 | USD617 |
| 100 | 800 | USD618 |
| 100 | 900 | USD619 |
| 100 | 1000 | USD610 |
| 150 | 200 | USD652 |
| 150 | 300 | USD653 |
| 150 | 400 | USD654 |
| 150 | 500 | USD655 |
| 150 | 600 | USD656 |
| 150 | 700 | USD657 |
| 150 | 800 | USD658 |
| 150 | 900 | USD659 |
| 150 | 1000 | USD650 |
| 200 | 200 | USD622 |
| 200 | 300 | USD623 |
| 200 | 400 | USD624 |
| 200 | 500 | USD625 |
| 200 | 600 | USD626 |
| 200 | 700 | USD627 |
| 200 | 800 | USD628 |
| 200 | 900 | USD629 |
| 200 | 1000 | USD620 |
