1 / 2Аксессуары к нержавеющим лестничным лоткам I5

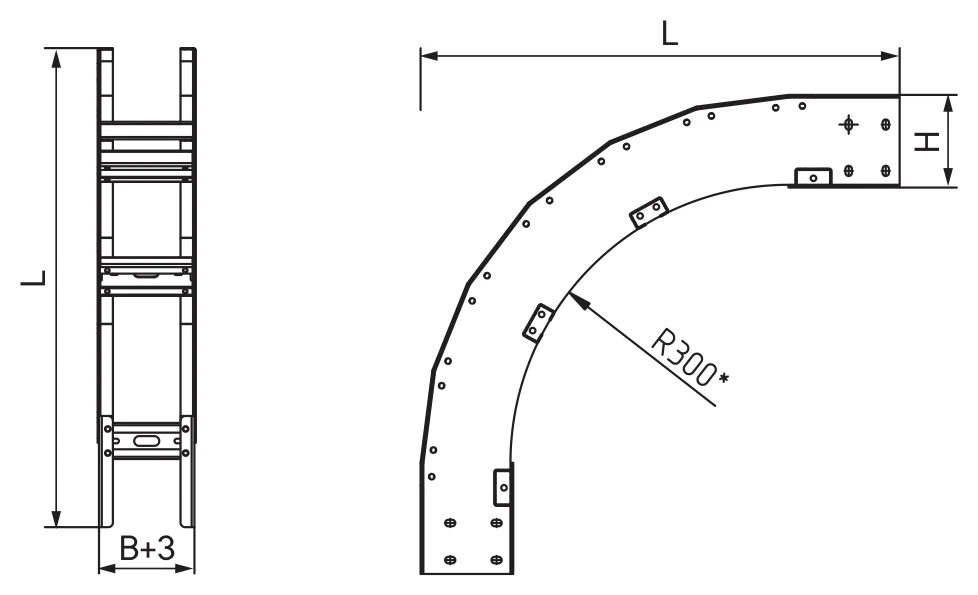

Угол вертикальный внешний 90°
Фасонный элемент для изменения направления кабельной трассы на 90° с плавным радиусом изгиба.
- Ширина
- 100–1 000 мм
- Высота
- 50–150 мм
- Типоразмеров в таблице
- 48
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол вертикальный внешний 90° предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–150 мм и ширину от 100 до 1000 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: нержавеющая сталь.
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
48 строк по каталогу производителя.
Показано типоразмеров: 48 из 48
↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | R300 | R600 | Код: Нержавеющая сталь AISI 304 |
|---|---|---|---|---|
| 50 | 100 | – | – | ILOM3510C |
| 50 | 150 | – | – | ILOM3515C |
| 50 | 200 | – | – | ILOM3520C |
| 50 | 300 | – | – | ILOM3530C |
| 50 | 400 | – | – | ILOM3540C |
| 50 | 450 | – | – | ILOM3545C |
| 50 | 500 | – | – | ILOM3550C |
| 50 | 600 | – | – | ILOM3560C |
| 50 | 700 | – | – | ILOM3570C |
| 50 | 750 | – | – | ILOM3575C |
| 50 | 800 | – | – | ILOM3580C |
| 50 | 900 | – | – | ILOM3590C |
| 50 | 1000 | – | – | ILOM35100C |
| 80 | 100 | – | – | ILOM3810C |
| 80 | 150 | – | – | ILOM3815C |
| 80 | 200 | – | – | ILOM3820C |
| 80 | 300 | – | – | ILOM3830C |
| 80 | 400 | – | – | ILOM3840C |
| 80 | 450 | – | – | ILOM3845C |
| 80 | 500 | – | – | ILOM3850C |
| 80 | 600 | – | – | ILOM3860C |
| 80 | 700 | – | – | ILOM3870C |
| 80 | 750 | – | – | ILOM3875C |
| 80 | 800 | – | – | ILOM3880C |
| 80 | 900 | – | – | ILOM3890C |
| 80 | 1000 | – | – | ILOM38100C |
| 100 | 100 | – | – | ILOM31010C |
| 100 | 150 | – | – | ILOM31015C |
| 100 | 200 | – | – | ILOM31020C |
| 100 | 300 | – | – | ILOM31030C |
| 100 | 400 | – | – | ILOM31040C |
| 100 | 450 | – | – | ILOM31045C |
| 100 | 500 | – | – | ILOM31050C |
| 100 | 600 | – | – | ILOM31060C |
| 100 | 700 | – | – | ILOM31070C |
| 100 | 750 | – | – | ILOM31075C |
| 100 | 800 | – | – | ILOM31080C |
| 100 | 900 | – | – | ILOM31090C |
| 100 | 1000 | – | – | ILOM310100C |
| 150 | 150 | – | – | ILOM31515C |
| 150 | 200 | – | – | ILOM31520C |
| 150 | 300 | – | – | ILOM31530C |
| 150 | 400 | – | – | ILOM31540C |
| 150 | 450 | – | – | ILOM31545C |
| 150 | 500 | – | – | ILOM31550C |
| 150 | 600 | – | – | ILOM31560C |
| 150 | 700 | – | – | ILOM31570C |
| 150 | 750 | – | – | ILOM31575C |
