Угол вертикальный внутренний 45°
Фасонный элемент для изменения направления кабельной трассы на 45° с плавным радиусом изгиба.
- Ширина
- 120–396 мм
- Высота
- 118–170 мм
- Длина секции
- 205 / 208 мм
- Типоразмеров в таблице
- 3
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол вертикальный внутренний 45° предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 118–170 мм и ширину от 120 до 396 мм. В заявке укажите требуемый каталожный артикул и модификацию изделия.
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
3 строки по каталогу производителя.
Показано типоразмеров: 3 из 3

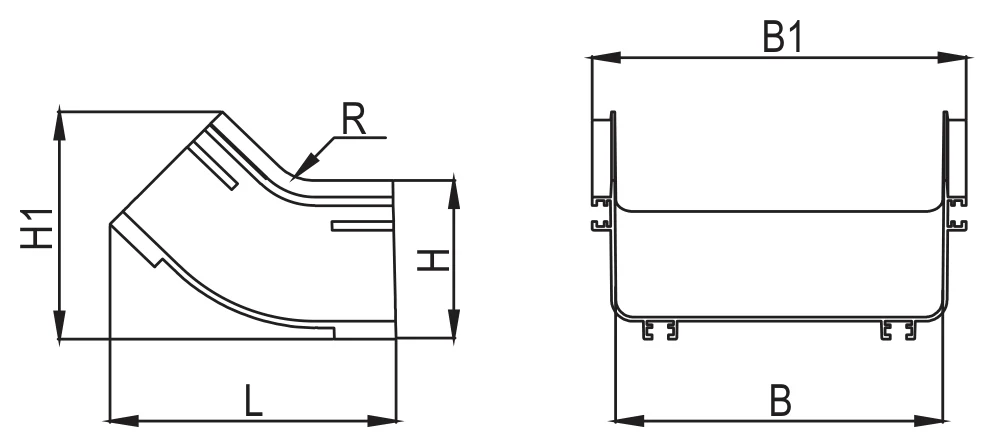

↔ ↕прокрутка таблицы| Длина L, мм | Ширина B, мм | Ширина B1, мм | Высота H, мм | Высота H1, мм | Радиус R, мм | Материал | Вес, кг/шт. | Код |
|---|---|---|---|---|---|---|---|---|
| 208 | 120 | 158 | 118 | 170 | 38 | ПВХ | 0,32 | DCI112 |
| 208 | 240 | 278 | 118 | 168 | 41 | ПВХ | 0,67 | DCI124 |
| 205 | 360 | 396 | 118 | 168 | 41 | АБС | 0,75 | DCI136 |
