Соединитель оптического лотка
Монтажный элемент для надежного механического соединения и крепления секций кабельных лотков.
- Ширина
- 120–420 мм
- Высота
- 122–138 мм
- Длина секции
- 84 / 100 мм
- Типоразмеров в таблице
- 3
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Соединитель оптического лотка предназначен для формирования прочных механических узлов стыковки и фиксации элементов кабеленесущих систем. Изделие изготавливается из конструкционной стали высокой прочности и обеспечивает надежное выравнивание электрических потенциалов по всей длине кабельной магистрали. Перфорация пазов рассчитана под метрический крепеж M6.
В таблице типоразмеров выберите модификацию по размерам монтируемых лотков и расчетной нагрузке. В заявке укажите требуемый каталожный артикул и модификацию изделия.
Где применяется
Используется при сборке кабельных магистралей на промышленных предприятиях, складах, объектах транспортной и коммерческой инфраструктуры.
Типоразмеры и артикулы
3 строки по каталогу производителя.
Показано типоразмеров: 3 из 3

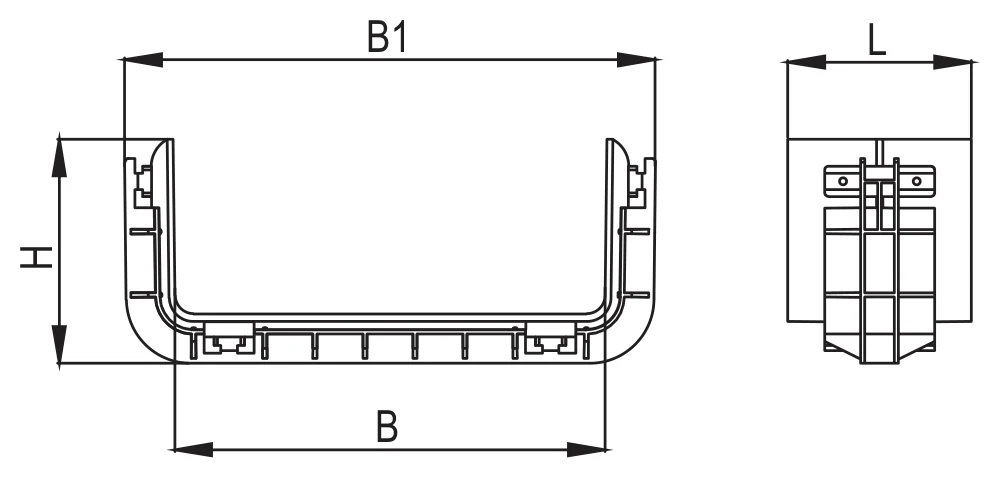

↔ ↕прокрутка таблицы| Длина L, мм | Высота Н, мм | Ширина B, мм | Ширина B1, мм | Материал | Комплект поставки соединитель × 1 | Вес, кг/шт. | Код |
|---|---|---|---|---|---|---|---|
| 84 | 122 | 120 | 169 | ПВХ | пластиковый болт CMDC2 × 8 | 0,29 | DCG112 |
| 84 | 122 | 240 | 289 | ПВХ | соединитель × 1 | 0,40 | DCG124 |
| 100 | 138 | 360 | 420 | АБС | пластиковый болт CMDC2 × 10 | 0,46 | DCG136 |
