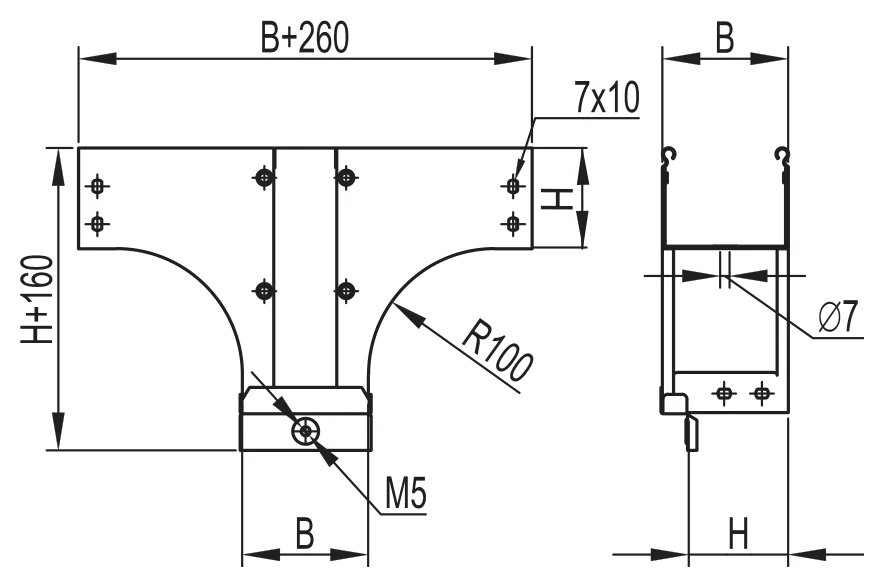

Ответвитель Т-образный вертикальный, боковой TDS
Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.
- Ширина
- 80–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 22
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Ответвитель Т-образный вертикальный, боковой TDS предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 80 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
22 строки по каталогу производителя.
Показано типоразмеров: 22 из 22
↔ ↕прокрутка таблицы| Высота Н, мм | Ширина В, мм | Вес, кг/шт. | Код: Оцинкованная сталь |
|---|---|---|---|
| 50 | 100 | 1,34 | 37582K |
| 50 | 150 | 1,77 | 37583K |
| 50 | 200 | 2,20 | 37584K |
| 50 | 300 | 3,19 | 37585K |
| 50 | 400 | 4,37 | 37586K |
| 50 | 500 | 5,60 | 37587K |
| 50 | 600 | 7,13 | 37588K |
| 80 | 80 | 1,44 | 37161K |
| 80 | 100 | 1,61 | 37162K |
| 80 | 150 | 2,01 | 37163K |
| 80 | 200 | 2,48 | 37164K |
| 80 | 300 | 3,52 | 37165K |
| 80 | 400 | 4,71 | 37166K |
| 80 | 500 | 6,10 | 37167K |
| 80 | 600 | 7,52 | 37168K |
| 100 | 100 | 1,60 | 37172K |
| 100 | 150 | 2,18 | 37173K |
| 100 | 200 | 2,60 | 37174K |
| 100 | 300 | 3,63 | 37175K |
| 100 | 400 | 4,80 | 37176K |
| 100 | 500 | 6,13 | 37177K |
| 100 | 600 | 7,78 | 37178K |
