Ответвитель крестообразный с толщиной стали 1,2 мм
Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 23
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Ответвитель крестообразный с толщиной стали 1,2 мм предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
23 строки по каталогу производителя.
Показано типоразмеров: 23 из 23

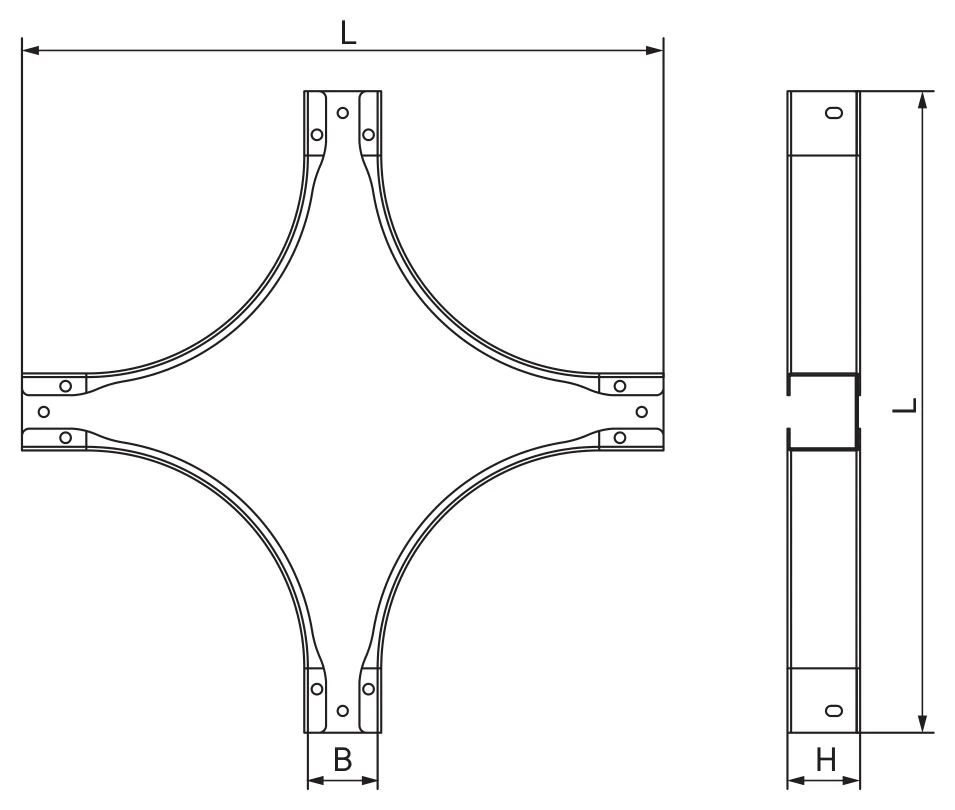

↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Вес, кг/упак. | L, мм | Код: Оцинкованная сталь |
|---|---|---|---|---|
| 50 | 50 | 1,40 | 441,6 | SXN505K |
| 50 | 100 | 1,85 | 491,6 | SXN510K |
| 50 | 150 | 2,34 | 541,6 | SXN515K |
| 50 | 200 | 2,89 | 591,6 | SXN520K |
| 50 | 300 | 4,12 | 691,6 | SXN530K |
| 50 | 400 | 5,54 | 791,6 | SXN540K |
| 50 | 500 | 7,16 | 791,6 | SXN550K |
| 50 | 600 | 8,97 | 991,6 | SXN560K |
| 80 | 80 | 2,04 | 461,6 | SXN808K |
| 80 | 100 | 2,22 | 491,6 | SXN810K |
| 80 | 150 | 2,71 | 541,6 | SXN815K |
| 80 | 200 | 3,26 | 591,6 | SXN820K |
| 80 | 300 | 4,49 | 691,6 | SXN830K |
| 80 | 400 | 5,91 | 791,6 | SXN840K |
| 80 | 500 | 7,53 | 791,6 | SXN850K |
| 80 | 600 | 9,34 | 991,6 | SXN860K |
| 100 | 100 | 2,47 | 491,6 | SXN1010K |
| 100 | 150 | 2,97 | 541,6 | SXN1015K |
| 100 | 200 | 3,51 | 591,6 | SXN1020K |
| 100 | 300 | 4,74 | 691,6 | SXN1030K |
| 100 | 400 | 6,17 | 791,6 | SXN1040K |
| 100 | 500 | 7,78 | 791,6 | SXN1050K |
| 100 | 600 | 9,58 | 991,6 | SXN1060K |
