1 / 2Лестничные лотки из нержавеющей стали I5
Лестничные лотки с высотой боковой стенки 50 мм
Лестничный кабельный лоток с высотой борта 50 мм для прокладки тяжелых силовых кабельных линий на протяженных пролетах.
- Ширина
- 100–1 000 мм
- Высота
- 50 мм
- Толщина металла
- 1,5–2 мм
- Типоразмеров в таблице
- 26
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Лестничный лоток с высотой боковой стенки 50 мм предназначен для укладки тяжелых силовых кабелей большого сечения на промышленных предприятиях, электростанциях и объектах энергетики. Конструкция состоит из прокатных боковых лонжеронов и прочных поперечных перекладин с перфорацией для надежного крепления кабелей хомутами. Открытое исполнение гарантирует высокую нагрузочную способность и непрерывное охлаждение кабельных пучков.
В таблице типоразмеров выберите ширину от 100 до 1000 мм. Допустимая нагрузка рассчитывается исходя из шага опорных конструкций. В заявке укажите артикул требуемого антикоррозионного покрытия: нержавеющая сталь.
Где применяется
Используется на энергетических объектах, металлургических и химических заводах, в тоннелях и на открытых технологических эстакадах.
Типоразмеры и артикулы
26 строк по каталогу производителя.
Показано типоразмеров: 26 из 26

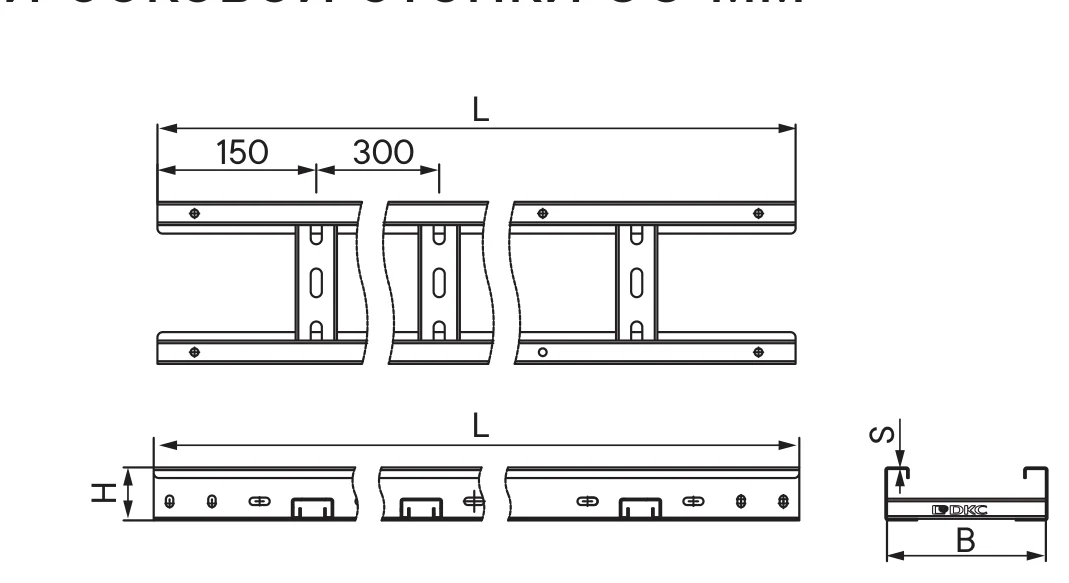

↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Толщина S, мм | ТИЗ, мм2 | Код: Нержавеющая сталь AISI 304 [длина 3000 мм] |
|---|---|---|---|---|
| 50 | 100 | 1,5 | 3000 | ILM3510C ILM3510 |
| 50 | 150 | 1,5 | 4500 | ILM3515C ILM3515 |
| 50 | 200 | 1,5 | 6000 | ILM3520C ILM3520 |
| 50 | 300 | 1,5 | 9000 | ILM3530C ILM3530 |
| 50 | 400 | 1,5 | 12000 | ILM3540C ILM3540 |
| 50 | 450 | 1,5 | 13500 | ILM3545C ILM3545 |
| 50 | 500 | 1,5 | 15000 | ILM3550C ILM3550 |
| 50 | 600 | 1,5 | 18000 | ILM3560C ILM3560 |
| 50 | 700 | 1,5 | 21000 | ILM3570C ILM3570 |
| 50 | 750 | 1,5 | 22500 | ILM3575C ILM3575 |
| 50 | 800 | 1,5 | 24000 | ILM3580C ILM3580 |
| 50 | 900 | 1,5 | 27000 | ILM3590C ILM3590 |
| 50 | 1000 | 1,5 | 30000 | ILM35100C ILM35100 |
| 50 | 100 | 2 | 3000 | ILH3510C ILH3510 |
| 50 | 150 | 2 | 4500 | ILH3515C ILH3515 |
| 50 | 200 | 2 | 6000 | ILH3520C ILH3520 |
| 50 | 300 | 2 | 9000 | ILH3530C ILH3530 |
| 50 | 400 | 2 | 12000 | ILH3540C ILH3540 |
| 50 | 450 | 2 | 13500 | ILH3545C ILH3545 |
| 50 | 500 | 2 | 15000 | ILH3550C ILH3550 |
| 50 | 600 | 2 | 18000 | ILH3560C ILH3560 |
| 50 | 700 | 2 | 21000 | ILH3570C ILH3570 |
| 50 | 750 | 2 | 22500 | ILH3575C ILH3575 |
| 50 | 800 | 2 | 24000 | ILH3580C ILH3580 |
| 50 | 900 | 2 | 27000 | ILH3590C ILH3590 |
| 50 | 1000 | 2 | 30000 | ILH35100C ILH35100 |
