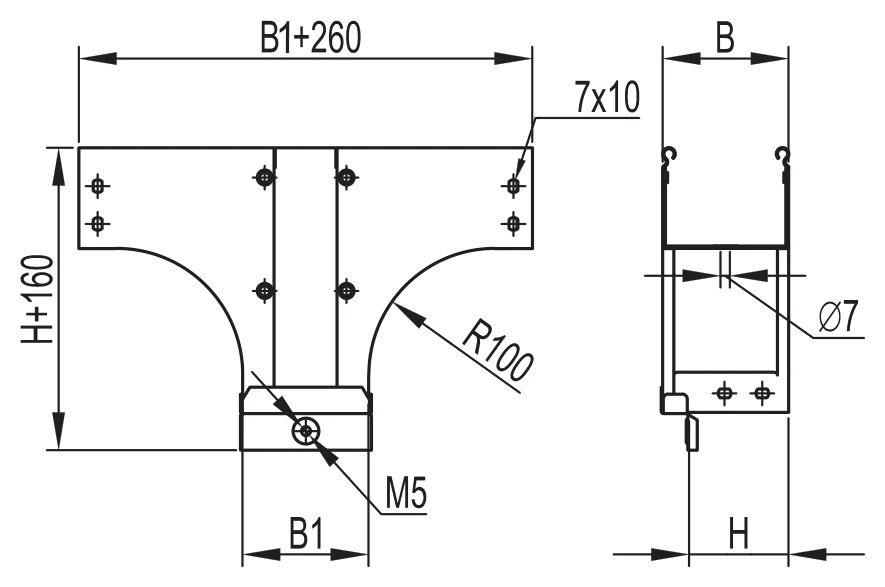

Ответвитель Т-образный вертикальный TDSA – переходник
Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.
- Ширина
- 80–500 мм
- Высота
- 80 мм
- Типоразмеров в таблице
- 17
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Ответвитель Т-образный вертикальный TDSA – переходник предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 80 мм и ширину от 80 до 500 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
17 строк по каталогу производителя.
Показано типоразмеров: 17 из 17
↔ ↕прокрутка таблицы| Высота Н, мм | Ширина B, мм | Ширина B1, мм | Вес, кг/шт. | Код: Оцинкованная сталь |
|---|---|---|---|---|
| 80 | 80 | 100 | 1,56 | 37601K |
| 80 | 80 | 150 | 1,67 | 37602K |
| 80 | 80 | 200 | 2,50 | 37603K |
| 80 | 80 | 300 | 2,25 | 37604K |
| 80 | 100 | 150 | 1,80 | 37605K |
| 80 | 100 | 200 | 2,02 | 37606K |
| 80 | 100 | 300 | 2,42 | 37607K |
| 80 | 150 | 200 | 2,90 | 37610K |
| 80 | 150 | 300 | 3,30 | 37611K |
| 80 | 150 | 400 | 2,26 | 37612K |
| 80 | 150 | 500 | 2,71 | 37613K |
| 80 | 200 | 300 | 2,79 | 37614K |
| 80 | 200 | 400 | 3,59 | 37615K |
| 80 | 200 | 500 | 3,03 | 37616K |
| 80 | 300 | 400 | 3,51 | 37617K |
| 80 | 300 | 500 | 3,90 | 37618K |
| 80 | 400 | 500 | 5,36 | 37619K |
