Т-образный ответвитель R600
Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.
- Ширина
- 200–600 мм
- Высота
- 50–100 мм
- Толщина металла
- 1 602–8 606 мм
- Типоразмеров в таблице
- 15
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Т-образный ответвитель R600 предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 200 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
15 строк по каталогу производителя.
Показано типоразмеров: 15 из 15

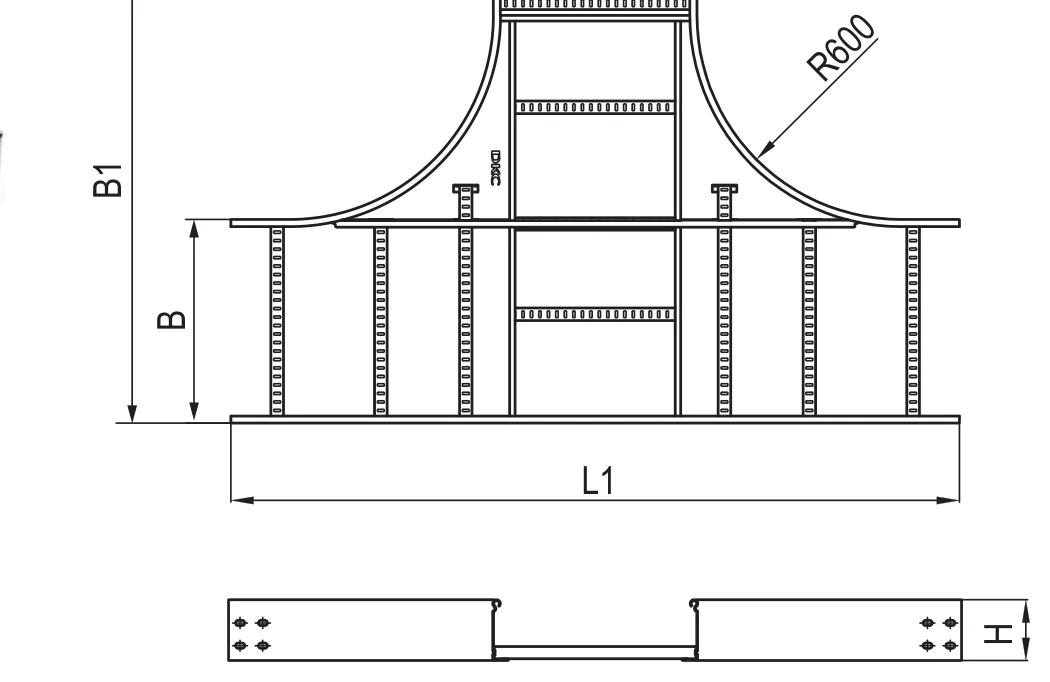

↔ ↕прокрутка таблицы| Высота H, мм | Ширина основания B, мм | H1, мм | L1, мм | Код: Оцинкованная сталь |
|---|---|---|---|---|
| 50 | 200 | 973 | 1746 | LT5602K |
| 50 | 300 | 1073 | 1846 | LT5603K |
| 50 | 400 | 1173 | 1946 | LT5604K |
| 50 | 500 | 1273 | 2046 | LT5605K |
| 50 | 600 | 1373 | 2146 | LT5606K |
| 80 | 200 | 972 | 1744 | LT8602K |
| 80 | 300 | 1072 | 1844 | LT8603K |
| 80 | 400 | 1172 | 1944 | LT8604K |
| 80 | 500 | 1272 | 2044 | LT8605K |
| 80 | 600 | 1372 | 2144 | LT8606K |
| 100 | 200 | 973 | 1746 | LT1602K |
| 100 | 300 | 1073 | 1846 | LT1603K |
| 100 | 400 | 1173 | 1946 | LT1604K |
| 100 | 500 | 1273 | 2046 | LT1605K |
| 100 | 600 | 1373 | 2146 | LT1606K |
