1 / 2Прямые элементы листовых лотков S5
Неперфорированные лотки с высотой боковой стенки 80 мм
Листовой перфорированный лоток с высотой борта 80 мм для построения кабельных трасс с защитой проводников.
- Ширина
- 80–600 мм
- Высота
- 80 мм
- Толщина металла
- 0,7–1 мм
- Длина секции
- 2000 / 3000 мм
- Типоразмеров в таблице
- 16
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Неперфорированный лоток с высотой боковой стенки 80 мм предназначен для монтажа силовых и слаботочных кабельных трасс, требующих сплошной защиты проводников от механических повреждений, пыли и внешних воздействий. Трубчатый замок по верхнему краю борта исключает острые кромки при протяжке кабеля, увеличивает жесткость на изгиб и обеспечивает плотную фиксацию защитной крышки простым защелкиванием без использования дополнительных винтов.
Для выбора типоразмера выберите в таблице ширину от 80 до 600 мм и длину (2000 или 3000 мм). Полезное сечение лотка приведено в графе Т.И.З. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при прокладке силовых и слаботочных кабелей в производственных помещениях, торгово-развлекательных центрах, складских терминалах и паркингах.
Типоразмеры и артикулы
16 строк по каталогу производителя.
Показано типоразмеров: 16 из 16

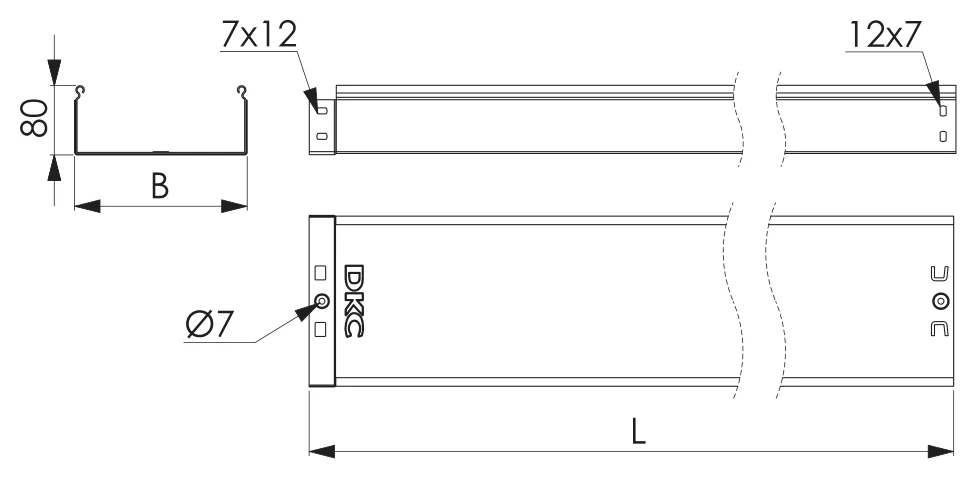

↔ ↕прокрутка таблицы| Высота Н, мм | Длина L, мм | Ширина В, мм | Толщина, мм | Вес, кг/м | Т.И.З., мм2 | Код: Оцинкованная сталь |
|---|---|---|---|---|---|---|
| 80 | 3000 | 80 | 0,7 | 1,48 | 6200 | 35061 |
| 80 | 3000 | 100 | 0,7 | 1,6 | 7800 | 35062 |
| 80 | 3000 | 150 | 0,7 | 1,88 | 11800 | 35063 |
| 80 | 3000 | 200 | 0,8 | 2,46 | 15700 | 35064 |
| 80 | 3000 | 300 | 0,8 | 3,1 | 23600 | 35065 |
| 80 | 3000 | 400 | 1,0 | 4,64 | 31500 | 35066 |
| 80 | 3000 | 500 | 1,0 | 5,44 | 39500 | 35067 |
| 80 | 3000 | 600 | 1,0 | 5,92 | 48000 | 35068 |
| 80 | 2000 | 80 | 0,7 | 1,48 | 6200 | 35051 |
| 80 | 2000 | 100 | 0,7 | 1,6 | 7800 | 35052 |
| 80 | 2000 | 150 | 0,7 | 1,88 | 11800 | 35053 |
| 80 | 2000 | 200 | 0,8 | 2,46 | 15700 | 35054 |
| 80 | 2000 | 300 | 0,8 | 3,1 | 23600 | 35055 |
| 80 | 2000 | 400 | 1,0 | 4,64 | 31500 | 35056 |
| 80 | 2000 | 500 | 1,0 | 5,44 | 39500 | 35057 |
| 80 | 2000 | 600 | 1,0 | 5,92 | 48000 | 35058 |
