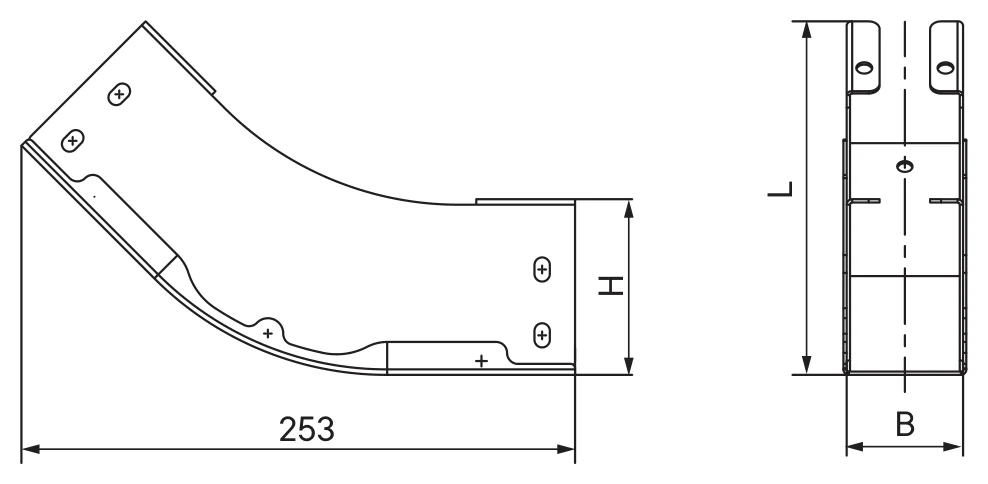

Угол вертикальный внутренний 45° с толщиной стали 1,5 мм
Фасонный элемент для изменения направления кабельной трассы на 45° с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 23
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол вертикальный внутренний 45° с толщиной стали 1,5 мм предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
23 строки по каталогу производителя.
Показано типоразмеров: 23 из 23
↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Вес, кг/упак. | L, мм | Код: Оцинкованная сталь |
|---|---|---|---|---|
| 50 | 50 | 0,59 | 140 | SKM505K |
| 50 | 100 | 0,77 | 140 | SKM510K |
| 50 | 150 | 0,94 | 140 | SKM515K |
| 50 | 200 | 1,11 | 140 | SKM520K |
| 50 | 300 | 1,46 | 140 | SKM530K |
| 50 | 400 | 1,80 | 140 | SKM540K |
| 50 | 500 | 2,15 | 140 | SKM550K |
| 50 | 600 | 2,50 | 140 | SKM560K |
| 80 | 80 | 0,87 | 161 | SKM808K |
| 80 | 100 | 0,94 | 161 | SKM810K |
| 80 | 150 | 1,11 | 161 | SKM815K |
| 80 | 200 | 1,28 | 161 | SKM820K |
| 80 | 300 | 1,63 | 161 | SKM830K |
| 80 | 400 | 1,98 | 161 | SKM840K |
| 80 | 500 | 2,32 | 161 | SKM850K |
| 80 | 600 | 2,67 | 161 | SKM860K |
| 100 | 100 | 1,05 | 176 | SKM1010K |
| 100 | 150 | 1,22 | 176 | SKM1015K |
| 100 | 200 | 1,39 | 176 | SKM1020K |
| 100 | 300 | 1,74 | 176 | SKM1030K |
| 100 | 400 | 2,08 | 176 | SKM1040K |
| 100 | 500 | 2,43 | 176 | SKM1050K |
| 100 | 600 | 2,78 | 176 | SKM1060K |
