Прямые элементы листовых лотков S5
Перфорированные лотки с высотой боковой стенки 35 мм
- Ширина:
- 100–500 мм
- Вариантов:
- 12 типоразмеров
1 / 2Прямые элементы листовых лотков S5

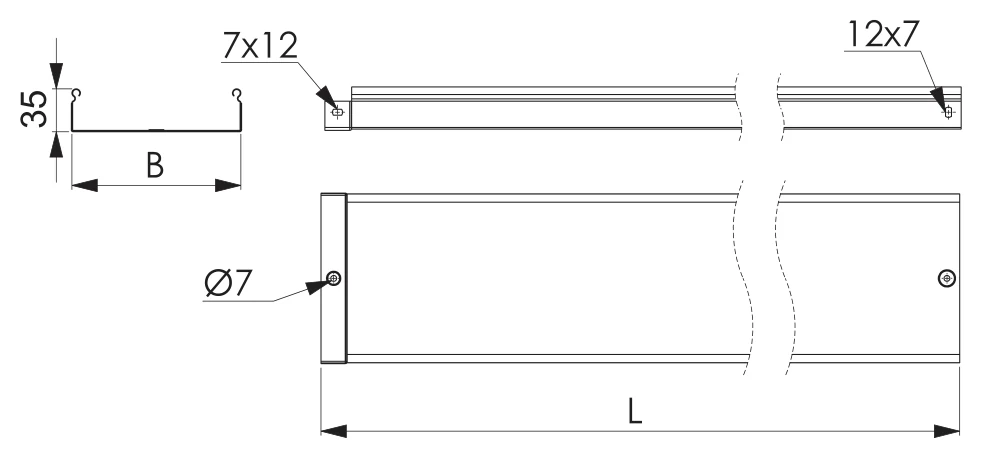

Неперфорированные лотки с высотой боковой стенки 35 мм
Листовой перфорированный лоток с высотой борта 35 мм для построения кабельных трасс с защитой проводников.
- Ширина
- 100–500 мм
- Высота
- 35 мм
- Толщина металла
- 0,7–1 мм
- Длина секции
- 2000 / 3000 мм
- Типоразмеров в таблице
- 10
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Неперфорированный лоток с высотой боковой стенки 35 мм предназначен для монтажа силовых и слаботочных кабельных трасс, требующих сплошной защиты проводников от механических повреждений, пыли и внешних воздействий. Трубчатый замок по верхнему краю борта исключает острые кромки при протяжке кабеля, увеличивает жесткость на изгиб и обеспечивает плотную фиксацию защитной крышки простым защелкиванием без использования дополнительных винтов.
Для выбора типоразмера выберите в таблице ширину от 100 до 500 мм и длину (2000 или 3000 мм). Полезное сечение лотка приведено в графе Т.И.З. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при прокладке силовых и слаботочных кабелей в производственных помещениях, торгово-развлекательных центрах, складских терминалах и паркингах.
Типоразмеры и артикулы
10 строк по каталогу производителя.
Показано типоразмеров: 10 из 10
↔ ↕прокрутка таблицы| Высота H, мм | Длина L, мм | Ширина B, мм | Толщина, мм | Вес, кг/м | Т.И.З., мм2 | Код: Оцинкованная сталь |
|---|---|---|---|---|---|---|
| 35 | 3000 | 100 | 0,7 | 0,88 | 3200 | SNS33510 |
| 35 | 3000 | 200 | 0,8 | 1,55 | 6700 | SNS33520 |
| 35 | 3000 | 300 | 0,8 | 2,08 | 10100 | SNS33530 |
| 35 | 3000 | 400 | 1,0 | 3,11 | 13500 | SNS33540 |
| 35 | 3000 | 500 | 1,0 | 4,1 | 17000 | SNS33550 |
| 35 | 2000 | 100 | 0,7 | 0,88 | 3200 | SNS23510 |
| 35 | 2000 | 200 | 0,8 | 1,55 | 6700 | SNS23520 |
| 35 | 2000 | 300 | 0,8 | 2,08 | 10100 | SNS23530 |
| 35 | 2000 | 400 | 1,0 | 3,11 | 13500 | SNS23540 |
| 35 | 2000 | 500 | 1,0 | 4,1 | 17000 | SNS23550 |
