Угол вертикальный внутренний 45°
Фасонный элемент для изменения направления кабельной трассы на 45° с плавным радиусом изгиба.
- Ширина
- 200–1 000 мм
- Высота
- 80–200 мм
- Типоразмеров в таблице
- 36
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол вертикальный внутренний 45° предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 80–200 мм и ширину от 200 до 1000 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
36 строк по каталогу производителя.
Показано типоразмеров: 36 из 36

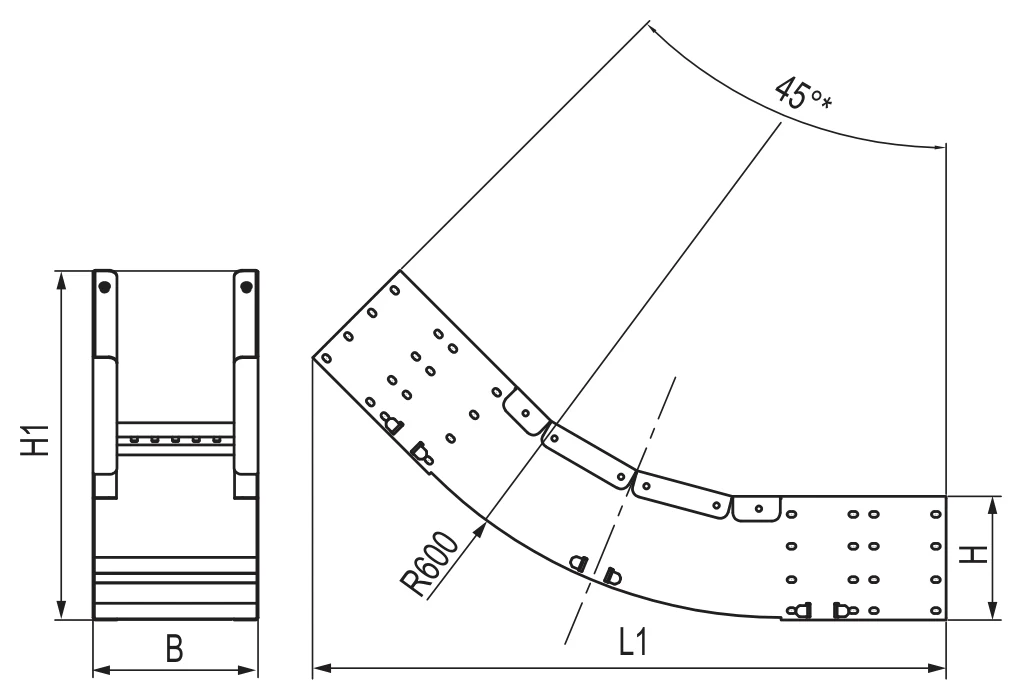

↔ ↕прокрутка таблицы| Высота, мм | Ширина, мм | H1, мм | L1, мм | Вес, кг/шт. | Код: Оцинкованная сталь |
|---|---|---|---|---|---|
| 80 | 200 | 374 | 768 | 2,55 | ULIC682 |
| 80 | 300 | 374 | 768 | 2,85 | ULIC683 |
| 80 | 400 | 374 | 768 | 3,15 | ULIC684 |
| 80 | 500 | 374 | 768 | 3,46 | ULIC685 |
| 80 | 600 | 374 | 768 | 3,76 | ULIC686 |
| 80 | 700 | 374 | 768 | 4,06 | ULIC687 |
| 80 | 800 | 374 | 768 | 4,36 | ULIC688 |
| 80 | 900 | 374 | 768 | 4,66 | ULIC689 |
| 80 | 1000 | 374 | 768 | 4,96 | ULIC680 |
| 100 | 200 | 390 | 768 | 2,84 | ULIC612 |
| 100 | 300 | 390 | 768 | 3,14 | ULIC613 |
| 100 | 400 | 390 | 768 | 3,45 | ULIC614 |
| 100 | 500 | 390 | 768 | 3,75 | ULIC615 |
| 100 | 600 | 390 | 768 | 4,05 | ULIC616 |
| 100 | 700 | 390 | 768 | 4,35 | ULIC617 |
| 100 | 800 | 390 | 768 | 4,65 | ULIC618 |
| 100 | 900 | 390 | 768 | 4,95 | ULIC619 |
| 100 | 1000 | 390 | 768 | 5,26 | ULIC610 |
| 150 | 200 | 424 | 768 | 3,53 | ULIC652 |
| 150 | 300 | 424 | 768 | 3,83 | ULIC653 |
| 150 | 400 | 424 | 768 | 4,14 | ULIC654 |
| 150 | 500 | 424 | 768 | 4,44 | ULIC655 |
| 150 | 600 | 424 | 768 | 4,74 | ULIC656 |
| 150 | 700 | 424 | 768 | 5,09 | ULIC657 |
| 150 | 800 | 424 | 768 | 5,34 | ULIC658 |
| 150 | 900 | 424 | 768 | 5,64 | ULIC659 |
| 150 | 1000 | 424 | 768 | 5,95 | ULIC650 |
| 200 | 200 | 460 | 768 | 4,39 | ULIC622 |
| 200 | 300 | 460 | 768 | 4,67 | ULIC623 |
| 200 | 400 | 460 | 768 | 4,97 | ULIC624 |
| 200 | 500 | 460 | 768 | 5,26 | ULIC625 |
| 200 | 600 | 460 | 768 | 5,55 | ULIC626 |
| 200 | 700 | 460 | 768 | 5,96 | ULIC627 |
| 200 | 800 | 460 | 768 | 6,13 | ULIC628 |
| 200 | 900 | 460 | 768 | 6,43 | ULIC629 |
| 200 | 1000 | 460 | 768 | 6,73 | ULIC620 |
