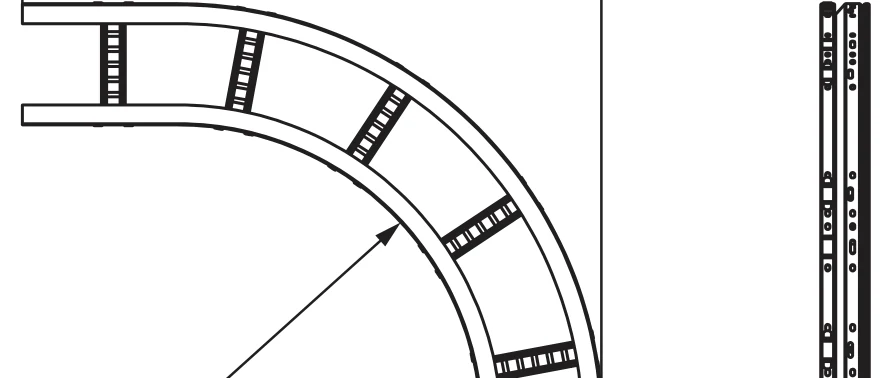

Угол горизонтальный 90º
Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.
- Ширина
- 200–1 000 мм
- Высота
- 80–200 мм
- Типоразмеров в таблице
- 36
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол горизонтальный 90º предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 80–200 мм и ширину от 200 до 1000 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
36 строк по каталогу производителя.
Показано типоразмеров: 36 из 36
↔ ↕прокрутка таблицы| Высота H, мм | Ширина основания B, мм | Код: Оцинкованная сталь |
|---|---|---|
| 80 | 200 | ULD682 |
| 80 | 300 | ULD683 |
| 80 | 400 | ULD684 |
| 80 | 500 | ULD685 |
| 80 | 600 | ULD686 |
| 80 | 700 | ULD687 |
| 80 | 800 | ULD688 |
| 80 | 900 | ULD689 |
| 80 | 1000 | ULD680 |
| 100 | 200 | ULD612 |
| 100 | 300 | ULD613 |
| 100 | 400 | ULD614 |
| 100 | 500 | ULD615 |
| 100 | 600 | ULD616 |
| 100 | 700 | ULD617 |
| 100 | 800 | ULD618 |
| 100 | 900 | ULD619 |
| 100 | 1000 | ULD610 |
| 150 | 200 | ULD652 |
| 150 | 300 | ULD653 |
| 150 | 400 | ULD654 |
| 150 | 500 | ULD655 |
| 150 | 600 | ULD656 |
| 150 | 700 | ULD657 |
| 150 | 800 | ULD658 |
| 150 | 900 | ULD659 |
| 150 | 1000 | ULD650 |
| 200 | 200 | ULD622 |
| 200 | 300 | ULD623 |
| 200 | 400 | ULD624 |
| 200 | 500 | ULD625 |
| 200 | 600 | ULD626 |
| 200 | 700 | ULD627 |
| 200 | 800 | ULD628 |
| 200 | 900 | ULD629 |
| 200 | 1000 | ULD620 |
