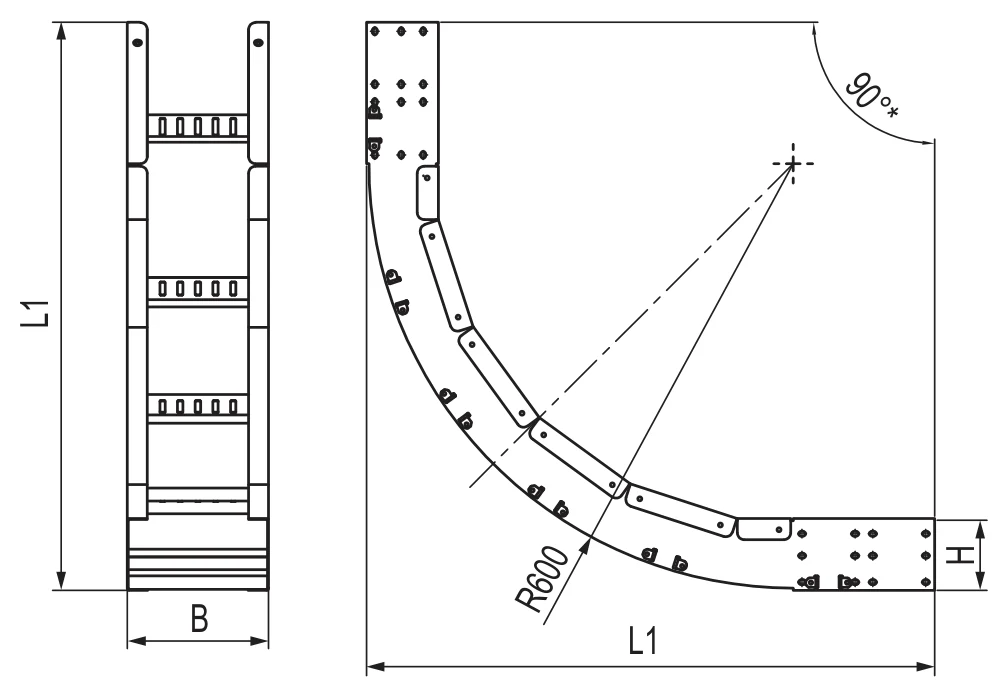

Угол вертикальный внутренний 90°
Фасонный элемент для изменения направления кабельной трассы на 90° с плавным радиусом изгиба.
- Ширина
- 200–1 000 мм
- Высота
- 80–200 мм
- Типоразмеров в таблице
- 36
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол вертикальный внутренний 90° предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 80–200 мм и ширину от 200 до 1000 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
36 строк по каталогу производителя.
Показано типоразмеров: 36 из 36
↔ ↕прокрутка таблицы| Высота, мм | Ширина, мм | L1, мм | Вес, кг/шт. | Код: Оцинкованная сталь |
|---|---|---|---|---|
| 80 | 200 | 803 | 4,24 | ULID682 |
| 80 | 300 | 803 | 4,74 | ULID683 |
| 80 | 400 | 803 | 5,24 | ULID684 |
| 80 | 500 | 803 | 5,74 | ULID685 |
| 80 | 600 | 803 | 6,24 | ULID686 |
| 80 | 700 | 803 | 6,75 | ULID687 |
| 80 | 800 | 803 | 7,25 | ULID688 |
| 80 | 900 | 803 | 7,76 | ULID689 |
| 80 | 1000 | 803 | 8,26 | ULID680 |
| 100 | 200 | 803 | 4,70 | ULID612 |
| 100 | 300 | 803 | 6,26 | ULID613 |
| 100 | 400 | 803 | 5,71 | ULID614 |
| 100 | 500 | 803 | 6,21 | ULID615 |
| 100 | 600 | 803 | 9,62 | ULID616 |
| 100 | 700 | 803 | 7,22 | ULID617 |
| 100 | 800 | 803 | 7,72 | ULID618 |
| 100 | 900 | 803 | 8,22 | ULID619 |
| 100 | 1000 | 803 | 8,73 | ULID610 |
| 150 | 200 | 803 | 5,80 | ULID652 |
| 150 | 300 | 803 | 6,30 | ULID653 |
| 150 | 400 | 803 | 6,81 | ULID654 |
| 150 | 500 | 803 | 7,31 | ULID655 |
| 150 | 600 | 803 | 7,81 | ULID656 |
| 150 | 700 | 803 | 8,32 | ULID657 |
| 150 | 800 | 803 | 8,82 | ULID658 |
| 150 | 900 | 803 | 9,32 | ULID659 |
| 150 | 1000 | 803 | 9,82 | ULID650 |
| 200 | 200 | 803 | 7,16 | ULID622 |
| 200 | 300 | 803 | 7,62 | ULID623 |
| 200 | 400 | 803 | 8,12 | ULID624 |
| 200 | 500 | 803 | 8,61 | ULID625 |
| 200 | 600 | 803 | 9,08 | ULID626 |
| 200 | 700 | 803 | 9,59 | ULID627 |
| 200 | 800 | 803 | 10,08 | ULID628 |
| 200 | 900 | 803 | 10,57 | ULID629 |
| 200 | 1000 | 803 | 11,05 | ULID620 |
