Ответвитель Т-образный вертикальный переходник 240×120 мм, боковой
Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.
- Ширина
- 120–278 мм
- Высота
- 190 мм
- Длина секции
- 300 мм
- Типоразмеров в таблице
- 1
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Ответвитель Т-образный вертикальный переходник 240×120 мм, боковой предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 190 мм и ширину от 120 до 278 мм. В заявке укажите требуемый каталожный артикул и модификацию изделия.
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
1 строка по каталогу производителя.
Показано типоразмеров: 1 из 1

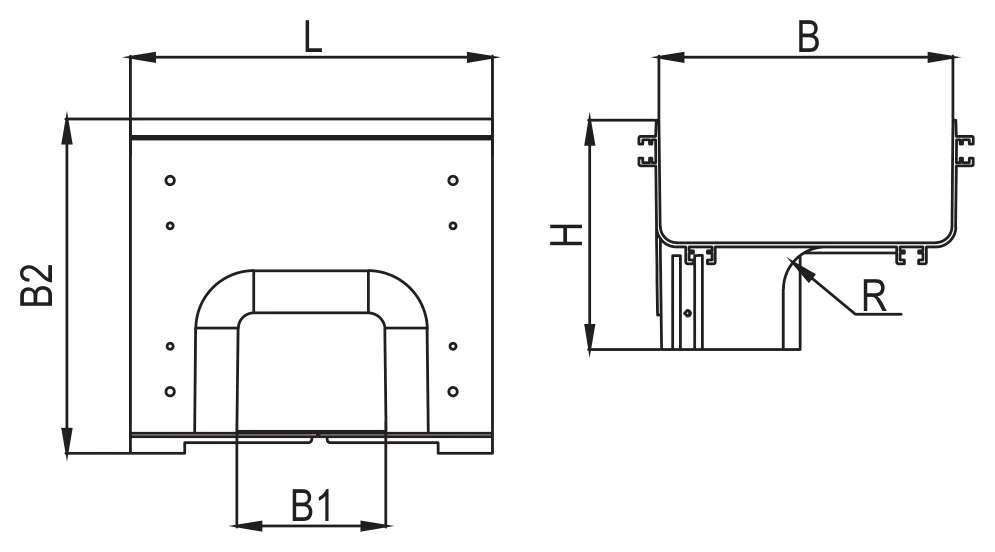

↔ ↕прокрутка таблицы| Длина L, мм | Ширина B, мм | Ширина B1, мм | Ширина B2, мм | Высота H, мм | Радиус R, мм | Материал | Вес, кг/шт. | Код |
|---|---|---|---|---|---|---|---|---|
| 300 | 240 | 120 | 278 | 190 | 35 | ПВХ | 0,73 | DCF12412 |
