1 / 2Прямые элементы листовых лотков S5

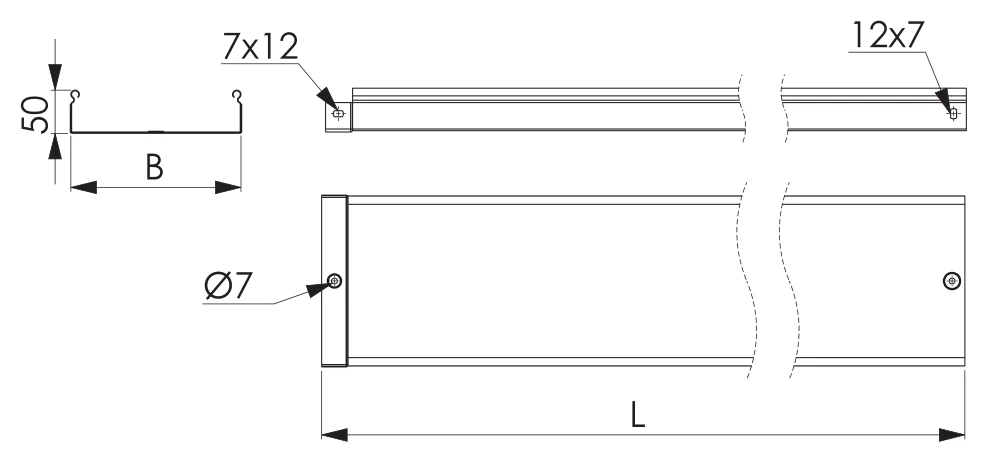

Неперфорированные лотки высотой 50 мм с толщиной стали 1,0 мм
Листовой перфорированный лоток с высотой борта 50 мм для построения кабельных трасс с защитой проводников.
- Ширина
- 50–600 мм
- Длина секции
- 3000 / 4000 / 6000 мм
- Типоразмеров в таблице
- 24
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Неперфорированный лоток высотой 50 мм с толщиной стали 1,0 мм предназначен для монтажа силовых и слаботочных кабельных трасс, требующих сплошной защиты проводников от механических повреждений, пыли и внешних воздействий. Трубчатый замок по верхнему краю борта исключает острые кромки при протяжке кабеля, увеличивает жесткость на изгиб и обеспечивает плотную фиксацию защитной крышки простым защелкиванием без использования дополнительных винтов.
Для выбора типоразмера выберите в таблице ширину от 50 до 600 мм и длину (3000 или 6000 мм). Полезное сечение лотка приведено в графе Т.И.З. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при прокладке силовых и слаботочных кабелей в производственных помещениях, торгово-развлекательных центрах, складских терминалах и паркингах.
Типоразмеры и артикулы
24 строки по каталогу производителя.
Показано типоразмеров: 24 из 24
↔ ↕прокрутка таблицы| Длина L, мм | Ширина В, мм | Вес, кг/м | Код: Оцинкованная сталь |
|---|---|---|---|
| 3000 | 50 | 1,2 | 3502010 |
| 3000 | 100 | 1,71 | 3502210 |
| 3000 | 150 | 2,2 | 3502310 |
| 3000 | 200 | 2,6 | 3502410 |
| 3000 | 300 | 3,4 | 3502510 |
| 3000 | 400 | 4,16 | 35026 |
| 3000 | 500 | 4,96 | 35027 |
| 3000 | 600 | 5,66 | 35028 |
| 4000 | 50 | 1,2 | SNV40505 |
| 4000 | 100 | 1,71 | SNV40510 |
| 4000 | 150 | 2,2 | SNV40515 |
| 4000 | 200 | 2,6 | SNV40520 |
| 4000 | 300 | 3,4 | SNV40530 |
| 4000 | 400 | 4,16 | SNV40540 |
| 4000 | 500 | 4,96 | SNV40550 |
| 4000 | 600 | 5,66 | SNV40560 |
| 6000 | 50 | 1,2 | SNV60505 |
| 6000 | 100 | 1,71 | SNV60510 |
| 6000 | 150 | 2,2 | SNV60515 |
| 6000 | 200 | 2,6 | SNV60520 |
| 6000 | 300 | 3,4 | SNV60530 |
| 6000 | 400 | 4,16 | SNV60540 |
| 6000 | 500 | 4,96 | SNV60550 |
| 6000 | 600 | 5,66 | SNV60560 |
