1 / 2Аксессуары к нержавеющим листовым лоткам I5
Угол вертикальный внутренний 45°
Фасонный элемент для изменения направления кабельной трассы на 45° с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 30–100 мм
- Толщина металла
- 305–1 060 мм
- Длина секции
- 126 / 140 / 161 / 176 мм
- Типоразмеров в таблице
- 37
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол вертикальный внутренний 45° предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 30–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: нержавеющая сталь.
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
37 строк по каталогу производителя.
Показано типоразмеров: 37 из 37

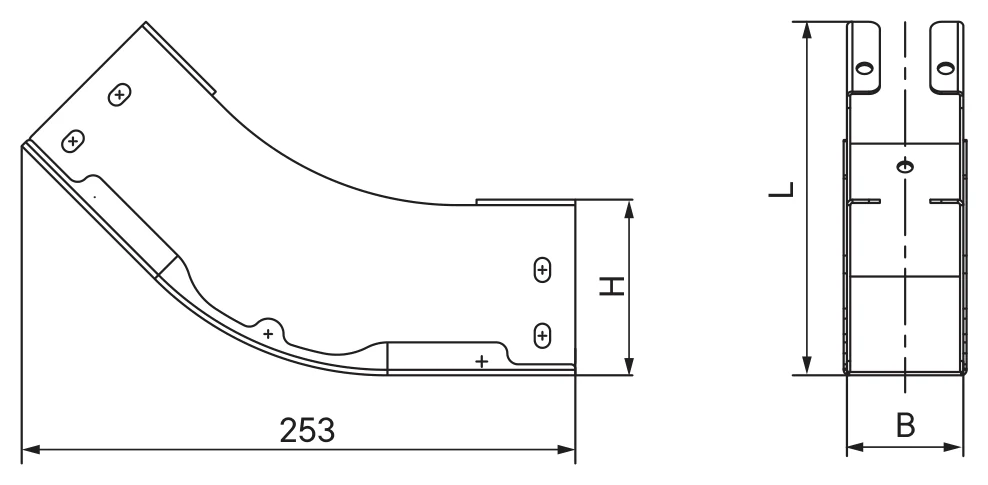

↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Длина L, мм | Код: Нержавеющая сталь AISI 304 [S – 0,8 мм] |
|---|---|---|---|
| 30 | 50 | 126 | ISKL305KC ISKL305K |
| 30 | 75 | 126 | ISKL307KC ISKL307K |
| 30 | 100 | 126 | ISKL310KC ISKL310K |
| 30 | 150 | 126 | ISKL315KC ISKL315K |
| 30 | 200 | 126 | ISKL320KC ISKL320K |
| 30 | 300 | 126 | ISKL330KC ISKL330K |
| 30 | 400 | 126 | ISKL340KC ISKL340K |
| 30 | 450 | 126 | ISKL345KC ISKL345K |
| 30 | 500 | 126 | ISKL350KC ISKL350K |
| 30 | 600 | 126 | ISKL360KC ISKL360K |
| 50 | 50 | 140 | ISKL505KC ISKL505K |
| 50 | 75 | 140 | ISKL507KC ISKL507K |
| 50 | 100 | 140 | ISKL510KC ISKL510K |
| 50 | 150 | 140 | ISKL515KC ISKL515K |
| 50 | 200 | 140 | ISKL520KC ISKL520K |
| 50 | 300 | 140 | ISKL530KC ISKL530K |
| 50 | 400 | 140 | ISKL540KC ISKL540K |
| 50 | 450 | 140 | ISKL545KC ISKL545K |
| 50 | 500 | 140 | ISKL550KC ISKL550K |
| 50 | 600 | 140 | ISKL560KC ISKL560K |
| 80 | 75 | 161 | ISKL807KC ISKL807K |
| 80 | 100 | 161 | ISKL810KC ISKL810K |
| 80 | 150 | 161 | ISKL815KC ISKL815K |
| 80 | 200 | 161 | ISKL820KC ISKL820K |
| 80 | 300 | 161 | ISKL830KC ISKL830K |
| 80 | 400 | 161 | ISKL840KC ISKL840K |
| 80 | 450 | 161 | ISKL845KC ISKL845K |
| 80 | 500 | 161 | ISKL850KC ISKL850K |
| 80 | 600 | 161 | ISKL860KC ISKL860K |
| 100 | 100 | 176 | ISKL1010KC ISKL1010K |
| 100 | 150 | 176 | ISKL1015KC ISKL1015K |
| 100 | 200 | 176 | ISKL1020KC ISKL1020K |
| 100 | 300 | 176 | ISKL1030KC ISKL1030K |
| 100 | 400 | 176 | ISKL1040KC ISKL1040K |
| 100 | 450 | 176 | ISKL1045KC ISKL1045K |
| 100 | 500 | 176 | ISKL1050KC ISKL1050K |
| 100 | 600 | 176 | ISKL1060KC ISKL1060K |
