1 / 2Аксессуары к нержавеющим листовым лоткам I5

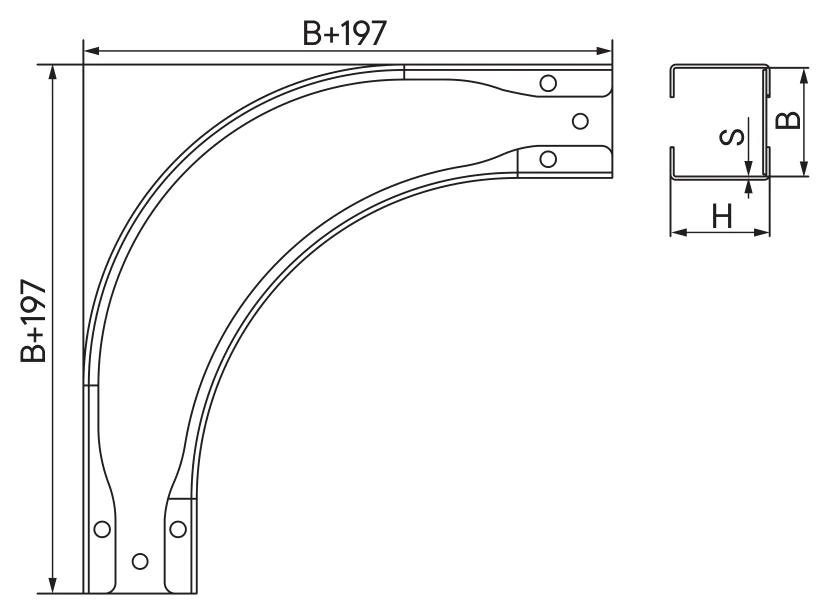

Угол горизонтальный 90°
Фасонный элемент для изменения направления кабельной трассы на 90° с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 30–100 мм
- Толщина металла
- 305–1 060 мм
- Типоразмеров в таблице
- 37
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол горизонтальный 90° предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 30–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: нержавеющая сталь.
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
37 строк по каталогу производителя.
Показано типоразмеров: 37 из 37
↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Код: Нержавеющая сталь AISI 304 [S – 0,8 мм] |
|---|---|---|
| 30 | 50 | ISDL305KC ISDL305K |
| 30 | 75 | ISDL307KC ISDL307K |
| 30 | 100 | ISDL310KC ISDL310K |
| 30 | 150 | ISDL315KC ISDL315K |
| 30 | 200 | ISDL320KC ISDL320K |
| 30 | 300 | ISDL330KC ISDL330K |
| 30 | 400 | ISDL340KC ISDL340K |
| 30 | 450 | ISDL345KC ISDL345K |
| 30 | 500 | ISDL350KC ISDL350K |
| 30 | 600 | ISDL360KC ISDL360K |
| 50 | 50 | ISDL505KC ISDL505K |
| 50 | 75 | ISDL507KC ISDL507K |
| 50 | 100 | ISDL510KC ISDL510K |
| 50 | 150 | ISDL515KC ISDL515K |
| 50 | 200 | ISDL520KC ISDL520K |
| 50 | 300 | ISDL530KC ISDL530K |
| 50 | 400 | ISDL540KC ISDL540K |
| 50 | 450 | ISDL545KC ISDL545K |
| 50 | 500 | ISDL550KC ISDL550K |
| 50 | 600 | ISDL560KC ISDL560K |
| 80 | 75 | ISDL807KC ISDL807K |
| 80 | 100 | ISDL810KC ISDL810K |
| 80 | 150 | ISDL815KC ISDL815K |
| 80 | 200 | ISDL820KC ISDL820K |
| 80 | 300 | ISDL830KC ISDL830K |
| 80 | 400 | ISDL840KC ISDL840K |
| 80 | 450 | ISDL845KC ISDL845K |
| 80 | 500 | ISDL850KC ISDL850K |
| 80 | 600 | ISDL860KC ISDL860K |
| 100 | 100 | ISDL1010KC ISDL1010K |
| 100 | 150 | ISDL1015KC ISDL1015K |
| 100 | 200 | ISDL1020KC ISDL1020K |
| 100 | 300 | ISDL1030KC ISDL1030K |
| 100 | 400 | ISDL1040KC ISDL1040K |
| 100 | 450 | ISDL1045KC ISDL1045K |
| 100 | 500 | ISDL1050KC ISDL1050K |
| 100 | 600 | ISDL1060KC ISDL1060K |
