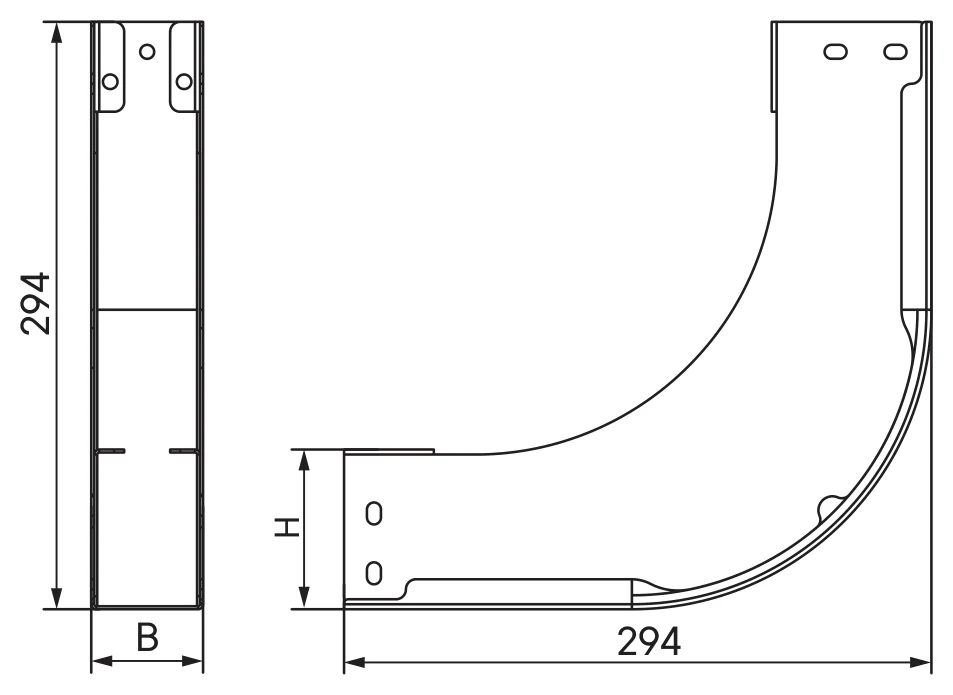

Угол вертикальный внутренний 90°
Фасонный элемент для изменения направления кабельной трассы на 90° с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 30–100 мм
- Толщина металла
- 305–1 060 мм
- Типоразмеров в таблице
- 37
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол вертикальный внутренний 90° предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 30–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: нержавеющая сталь.
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
37 строк по каталогу производителя.
Показано типоразмеров: 37 из 37
↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Код: Нержавеющая сталь AISI 304 [S – 0,8 мм] |
|---|---|---|
| 30 | 50 | ISIL305KC ISIL305K |
| 30 | 75 | ISIL307KC ISIL307K |
| 30 | 100 | ISIL310KC ISIL310K |
| 30 | 150 | ISIL315KC ISIL315K |
| 30 | 200 | ISIL320KC ISIL320K |
| 30 | 300 | ISIL330KC ISIL330K |
| 30 | 400 | ISIL340KC ISIL340K |
| 30 | 450 | ISIL345KC ISIL345K |
| 30 | 500 | ISIL350KC ISIL350K |
| 30 | 600 | ISIL360KC ISIL360K |
| 50 | 50 | ISIL505KC ISIL505K |
| 50 | 75 | ISIL507KC ISIL507K |
| 50 | 100 | ISIL510KC ISIL510K |
| 50 | 150 | ISIL515KC ISIL515K |
| 50 | 200 | ISIL520KC ISIL520K |
| 50 | 300 | ISIL530KC ISIL530K |
| 50 | 400 | ISIL540KC ISIL540K |
| 50 | 450 | ISIL545KC ISIL545K |
| 50 | 500 | ISIL550KC ISIL550K |
| 50 | 600 | ISIL560KC ISIL560K |
| 80 | 75 | ISIL807KC ISIL807K |
| 80 | 100 | ISIL810KC ISIL810K |
| 80 | 150 | ISIL815KC ISIL815K |
| 80 | 200 | ISIL820KC ISIL820K |
| 80 | 300 | ISIL830KC ISIL830K |
| 80 | 400 | ISIL840KC ISIL840K |
| 80 | 450 | ISIL845KC ISIL845K |
| 80 | 500 | ISIL850KC ISIL850K |
| 80 | 600 | ISIL860KC ISIL860K |
| 100 | 100 | ISIL1010KC ISIL1010K |
| 100 | 150 | ISIL1015KC ISIL1015K |
| 100 | 200 | ISIL1020KC ISIL1020K |
| 100 | 300 | ISIL1030KC ISIL1030K |
| 100 | 400 | ISIL1040KC ISIL1040K |
| 100 | 450 | ISIL1045KC ISIL1045K |
| 100 | 500 | ISIL1050KC ISIL1050K |
| 100 | 600 | ISIL1060KC ISIL1060K |
