1 / 2Прямые элементы листовых лотков S5
Неперфорированные лотки высотой 80 мм с толщиной стали 1,5 мм
Листовой перфорированный лоток с высотой борта 80 мм для построения кабельных трасс с защитой проводников.
- Ширина
- 80–600 мм
- Длина секции
- 3000 / 4000 / 6000 мм
- Типоразмеров в таблице
- 24
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Неперфорированный лоток высотой 80 мм с толщиной стали 1,5 мм предназначен для монтажа силовых и слаботочных кабельных трасс, требующих сплошной защиты проводников от механических повреждений, пыли и внешних воздействий. Трубчатый замок по верхнему краю борта исключает острые кромки при протяжке кабеля, увеличивает жесткость на изгиб и обеспечивает плотную фиксацию защитной крышки простым защелкиванием без использования дополнительных винтов.
Для выбора типоразмера выберите в таблице ширину от 80 до 600 мм и длину (3000 или 6000 мм). Полезное сечение лотка приведено в графе Т.И.З. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при прокладке силовых и слаботочных кабелей в производственных помещениях, торгово-развлекательных центрах, складских терминалах и паркингах.
Типоразмеры и артикулы
24 строки по каталогу производителя.
Показано типоразмеров: 24 из 24

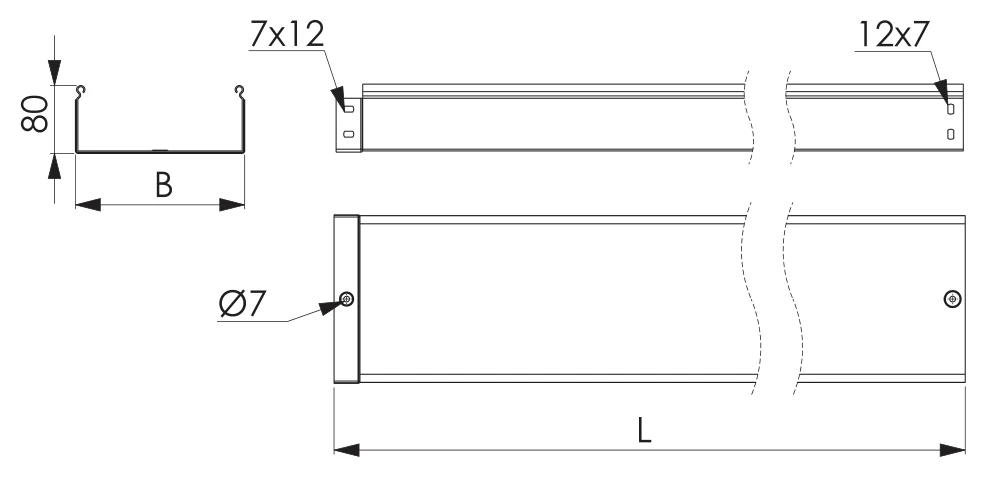

↔ ↕прокрутка таблицы| Длина L, мм | Ширина В, мм | Вес, кг/м | Код: Оцинкованная сталь |
|---|---|---|---|
| 3000 | 80 | 3,18 | 3506115 |
| 3000 | 100 | 3,43 | 3506215 |
| 3000 | 150 | 4,03 | 3506315 |
| 3000 | 200 | 4,62 | 3506415 |
| 3000 | 300 | 5,82 | 3506515 |
| 3000 | 400 | 6,96 | 3506615 |
| 3000 | 500 | 8,16 | 3506715 |
| 3000 | 600 | 9,95 | 3506815 |
| 4000 | 80 | 3,18 | SNM40808 |
| 4000 | 100 | 3,43 | SNM40810 |
| 4000 | 150 | 4,03 | SNM40815 |
| 4000 | 200 | 4,62 | SNM40820 |
| 4000 | 300 | 5,82 | SNM40830 |
| 4000 | 400 | 6,96 | SNM40840 |
| 4000 | 500 | 8,16 | SNM40850 |
| 4000 | 600 | 9,95 | SNM40860 |
| 6000 | 80 | 3,18 | SNM60808 |
| 6000 | 100 | 3,43 | SNM60810 |
| 6000 | 150 | 4,03 | SNM60815 |
| 6000 | 200 | 4,62 | SNM60820 |
| 6000 | 300 | 5,82 | SNM60830 |
| 6000 | 400 | 6,96 | SNM60840 |
| 6000 | 500 | 8,16 | SNM60850 |
| 6000 | 600 | 9,95 | SNM60860 |
