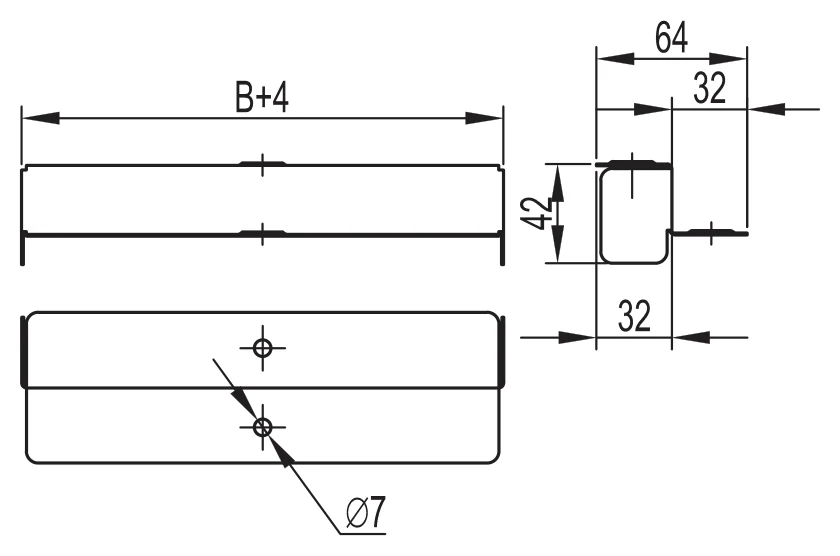

Переходник по высоте RB
Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.
- Ширина
- 100–500 мм
- Высота
- 80–100 мм
- Типоразмеров в таблице
- 18
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Переходник по высоте RB предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 80–100 мм и ширину от 100 до 500 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
18 строк по каталогу производителя.
Показано типоразмеров: 18 из 18
↔ ↕прокрутка таблицы| Высота Н, мм | Ширина В, мм | Вес, кг/шт. | Код: Оцинкованная сталь |
|---|---|---|---|
| 80-50 | 100 | 0,08 | 36542R |
| 80-50 | 150 | 0,11 | 36543R |
| 80-50 | 200 | 0,14 | 36544R |
| 80-50 | 300 | 0,19 | 36545R |
| 80-50 | 400 | 0,25 | 36546R |
| 80-50 | 500 | 0,31 | 36547R |
| 100-50 | 100 | 0,1 | 36548R |
| 100-50 | 150 | 0,14 | 36549R |
| 100-50 | 200 | 0,18 | 36550R |
| 100-50 | 300 | 0,25 | 36551R |
| 100-50 | 400 | 0,33 | 36552R |
| 100-50 | 500 | 0,4 | 36553R |
| 100-80 | 100 | 0,07 | 36554R |
| 100-80 | 150 | 0,1 | 36555R |
| 100-80 | 200 | 0,12 | 36556R |
| 100-80 | 300 | 0,17 | 36557R |
| 100-80 | 400 | 0,23 | 36558R |
| 100-80 | 500 | 0,28 | 36559R |
