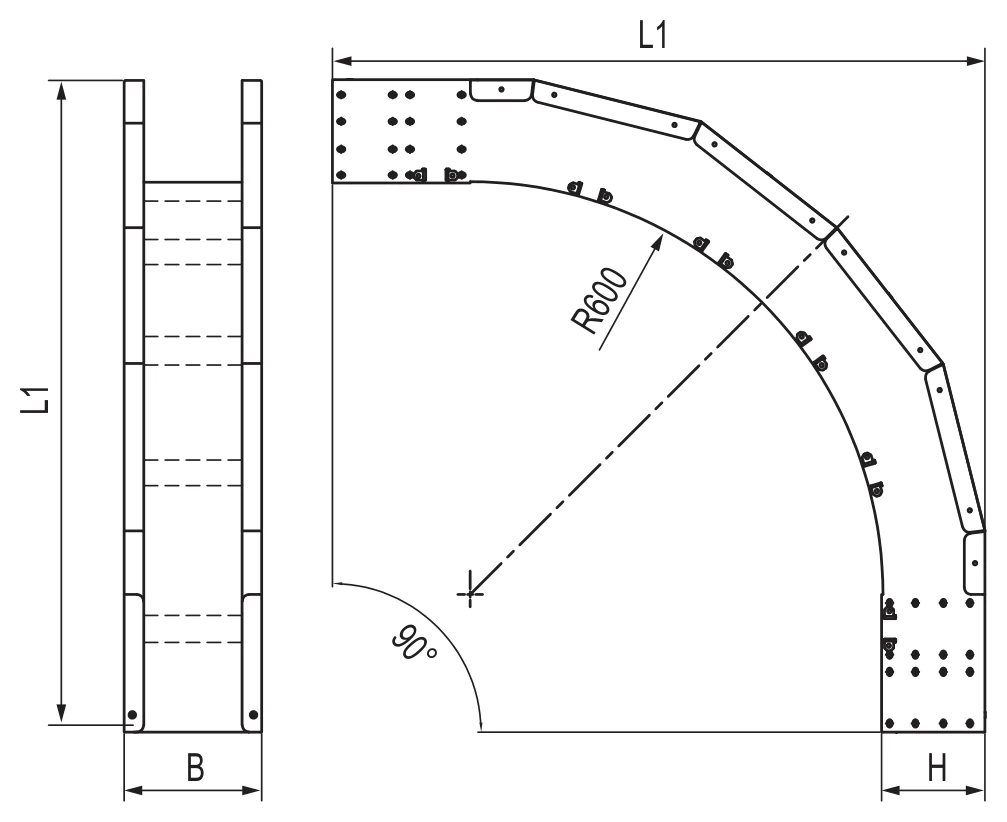

Угол вертикальный внешний 90°
Фасонный элемент для изменения направления кабельной трассы на 90° с плавным радиусом изгиба.
- Ширина
- 200–1 000 мм
- Высота
- 80–200 мм
- Типоразмеров в таблице
- 36
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол вертикальный внешний 90° предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 80–200 мм и ширину от 200 до 1000 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
36 строк по каталогу производителя.
Показано типоразмеров: 36 из 36
↔ ↕прокрутка таблицы| Высота, мм | Ширина, мм | L1, мм | Вес, кг/шт. | Код: Оцинкованная сталь |
|---|---|---|---|---|
| 80 | 200 | 878 | 8,19 | USOD682 |
| 80 | 300 | 878 | 10,40 | USOD683 |
| 80 | 400 | 878 | 12,60 | USOD684 |
| 80 | 500 | 878 | 14,95 | USOD685 |
| 80 | 600 | 878 | 17,16 | USOD686 |
| 80 | 700 | 878 | 19,51 | USOD687 |
| 80 | 800 | 878 | 21,71 | USOD688 |
| 80 | 900 | 878 | 23,92 | USOD689 |
| 80 | 1000 | 878 | 26,27 | USOD680 |
| 100 | 200 | 900 | 8,84 | USOD612 |
| 100 | 300 | 900 | 11,20 | USOD613 |
| 100 | 400 | 900 | 13,40 | USOD614 |
| 100 | 500 | 900 | 15,75 | USOD615 |
| 100 | 600 | 900 | 18,11 | USOD616 |
| 100 | 700 | 900 | 20,31 | USOD617 |
| 100 | 800 | 900 | 22,67 | USOD618 |
| 100 | 900 | 900 | 25,02 | USOD619 |
| 100 | 1000 | 900 | 27,22 | USOD610 |
| 150 | 200 | 948 | 10,68 | USOD652 |
| 150 | 300 | 948 | 13,19 | USOD653 |
| 150 | 400 | 948 | 15,54 | USOD654 |
| 150 | 500 | 948 | 17,89 | USOD655 |
| 150 | 600 | 948 | 20,40 | USOD656 |
| 150 | 700 | 948 | 22,75 | USOD657 |
| 150 | 800 | 948 | 25,11 | USOD658 |
| 150 | 900 | 948 | 27,46 | USOD659 |
| 150 | 1000 | 948 | 29,96 | USOD650 |
| 200 | 200 | 994 | 12,90 | USOD622 |
| 200 | 300 | 994 | 15,53 | USOD623 |
| 200 | 400 | 994 | 18,02 | USOD624 |
| 200 | 500 | 994 | 20,32 | USOD625 |
| 200 | 600 | 994 | 22,98 | USOD626 |
| 200 | 700 | 994 | 25,48 | USOD627 |
| 200 | 800 | 994 | 27,81 | USOD628 |
| 200 | 900 | 994 | 30,14 | USOD629 |
| 200 | 1000 | 994 | 32,98 | USOD620 |
