Многоуровневые консольные панели
Опорный монтажный элемент для крепления кабельных лотков к стенам, перекрытиям и металлоконструкциям.
- Ширина
- 50–600 мм
- Высота
- 430–1 060 мм
- Типоразмеров в таблице
- 32
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Многоуровневые консольные панели входит в состав системы монтажных опорных конструкций и предназначены для надежной фиксации кабельных лотков к несущим строительным основаниям: бетонным стенам, потолочным перекрытиям, балкам и колоннам. Оптимизированный профиль обеспечивает высокую жесткость на изгиб при минимальном собственном весе конструкции, а перфорация полки позволяет быстро закреплять лотки любых серий.
В таблице типоразмеров выберите рабочую длину вылета исходя из суммарного веса кабельной трассы. В заявке укажите требуемый каталожный артикул и модификацию изделия.
Где применяется
Применяется для настенного и потолочного монтажа кабельных сетей в цехах, тоннелях, на паркингах и в логистических центрах.
Типоразмеры и артикулы
32 строки по каталогу производителя.
Показано типоразмеров: 32 из 32

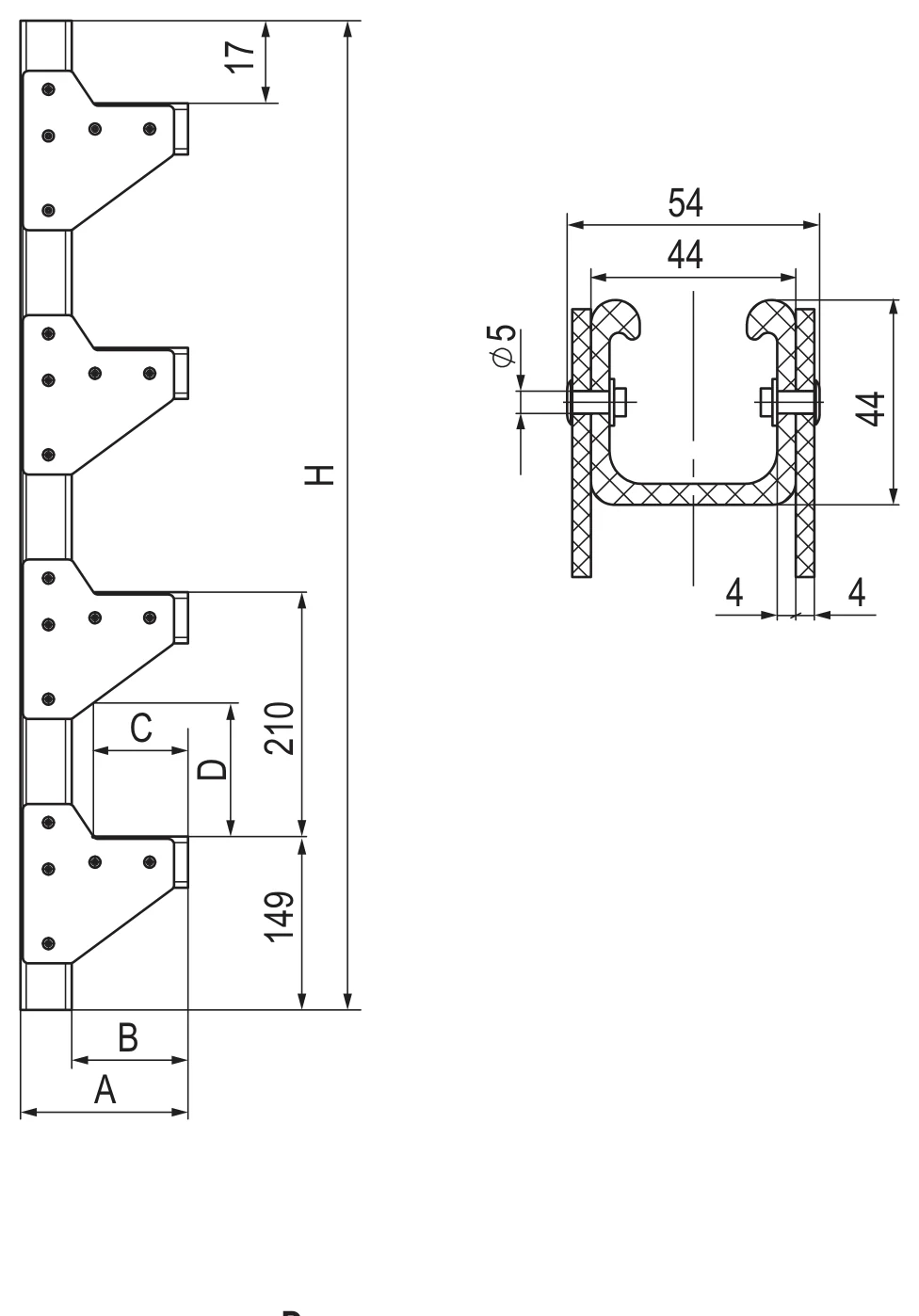

↔ ↕прокрутка таблицы| Количество уровней | Для лотка шириной, мм | H, мм | A | Размеры, мм B | C | D | Вес, кг | Нагрузка, кг | Код |
|---|---|---|---|---|---|---|---|---|---|
| 2 | 50 | 430 | 144 | 100 | 80 | 115 | 1,2 | 879 | GBM24105R |
| 2 | 100 | 430 | 194 | 150 | 130 | 115 | 1,33 | 879 | GBM24110R |
| 2 | 150 | 430 | 244 | 200 | 180 | 108 | 1,63 | 879 | GBM24115R |
| 2 | 200 | 430 | 294 | 250 | 230 | 108 | 1,75 | 879 | GBM24120R |
| 2 | 300 | 430 | 394 | 350 | 330 | 107 | 2,09 | 881 | GBM24130R |
| 2 | 400 | – | – | – | – | – | – | 320 | GBM24140R |
| 2 | 500 | – | – | – | – | – | – | 230 | GBM24150R |
| 2 | 600 | – | – | – | – | – | – | 230 | GBM24160R |
| 3 | 50 | 640 | 144 | 100 | 80 | 115 | 1,8 | 1052 | GBM34105R |
| 3 | 100 | 640 | 194 | 150 | 130 | 115 | 1,98 | 1052 | GBM34110R |
| 3 | 150 | 640 | 244 | 200 | 180 | 108 | 2,44 | 847 | GBM34115R |
| 3 | 200 | 640 | 294 | 250 | 230 | 108 | 2,62 | 847 | GBM34120R |
| 3 | 300 | 640 | 394 | 350 | 330 | 107 | 3,13 | 847 | GBM34130R |
| 3 | 400 | – | – | – | – | – | – | 645 | GBM34140R |
| 3 | 500 | – | – | – | – | – | – | 455 | GBM34150R |
| 3 | 600 | – | – | – | – | – | – | 455 | GBM34160R |
| 4 | 50 | 850 | 144 | 100 | 80 | 115 | 2,4 | 1257 | GBM44105R |
| 4 | 100 | 850 | 194 | 150 | 130 | 115 | 2,64 | 1253 | GBM44110R |
| 4 | 150 | 850 | 244 | 200 | 180 | 108 | 3,25 | 1253 | GBM44115R |
| 4 | 200 | 850 | 294 | 250 | 230 | 108 | 3,49 | 898 | GBM44120R |
| 4 | 300 | 850 | 394 | 350 | 330 | 107 | 4,17 | 898 | GBM44130R |
| 4 | 400 | – | – | – | – | – | – | 898 | GBM44140R |
| 4 | 500 | – | – | – | – | – | – | 658 | GBM44150R |
| 4 | 600 | – | – | – | – | – | – | 658 | GBM44160R |
| 5 | 50 | 1060 | 144 | 100 | 80 | 115 | 2,99 | 1349 | GBM54105R |
| 5 | 100 | 1060 | 194 | 150 | 130 | 115 | 3,3 | 1381 | GBM54110R |
| 5 | 150 | 1060 | 244 | 200 | 180 | 108 | 4,06 | 1381 | GBM54115R |
| 5 | 200 | 1060 | 294 | 250 | 230 | 108 | 4,36 | 1150 | GBM54120R |
| 5 | 300 | 1060 | 394 | 350 | 330 | 107 | 5,21 | 1150 | GBM54130R |
| 5 | 400 | – | – | – | – | – | – | 1150 | GBM54140R |
| 5 | 500 | – | – | – | – | – | – | 797 | GBM54150R |
| 5 | 600 | – | – | – | – | – | – | 797 | GBM54160R |
