Ответвитель крестообразный с толщиной стали 1,5 мм
Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 23
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Ответвитель крестообразный с толщиной стали 1,5 мм предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
23 строки по каталогу производителя.
Показано типоразмеров: 23 из 23

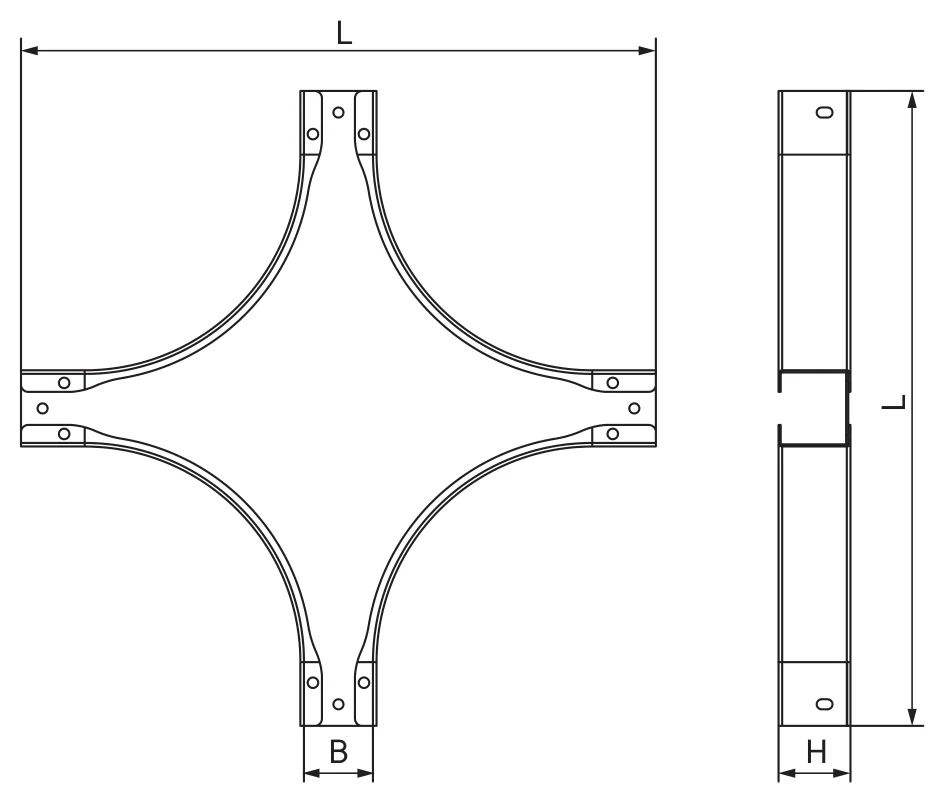

↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Вес, кг/упак. | L, мм | Код: Оцинкованная сталь |
|---|---|---|---|---|
| 50 | 50 | 1,75 | 441,6 | SXM505K |
| 50 | 100 | 2,31 | 491,6 | SXM510K |
| 50 | 150 | 2,93 | 541,6 | SXM515K |
| 50 | 200 | 3,61 | 591,6 | SXM520K |
| 50 | 300 | 5,15 | 691,6 | SXM530K |
| 50 | 400 | 6,93 | 791,6 | SXM540K |
| 50 | 500 | 8,95 | 791,6 | SXM550K |
| 50 | 600 | 11,21 | 991,6 | SXM560K |
| 80 | 80 | 2,55 | 461,6 | SXM808K |
| 80 | 100 | 2,77 | 491,6 | SXM810K |
| 80 | 150 | 3,39 | 541,6 | SXM815K |
| 80 | 200 | 4,07 | 591,6 | SXM820K |
| 80 | 300 | 5,61 | 691,6 | SXM830K |
| 80 | 400 | 7,39 | 791,6 | SXM840K |
| 80 | 500 | 9,41 | 791,6 | SXM850K |
| 80 | 600 | 11,67 | 991,6 | SXM860K |
| 100 | 100 | 3,09 | 491,6 | SXM1010K |
| 100 | 150 | 3,71 | 541,6 | SXM1015K |
| 100 | 200 | 4,39 | 591,6 | SXM1020K |
| 100 | 300 | 5,93 | 691,6 | SXM1030K |
| 100 | 400 | 7,71 | 791,6 | SXM1040K |
| 100 | 500 | 9,72 | 791,6 | SXM1050K |
| 100 | 600 | 11,98 | 991,6 | SXM1060K |
