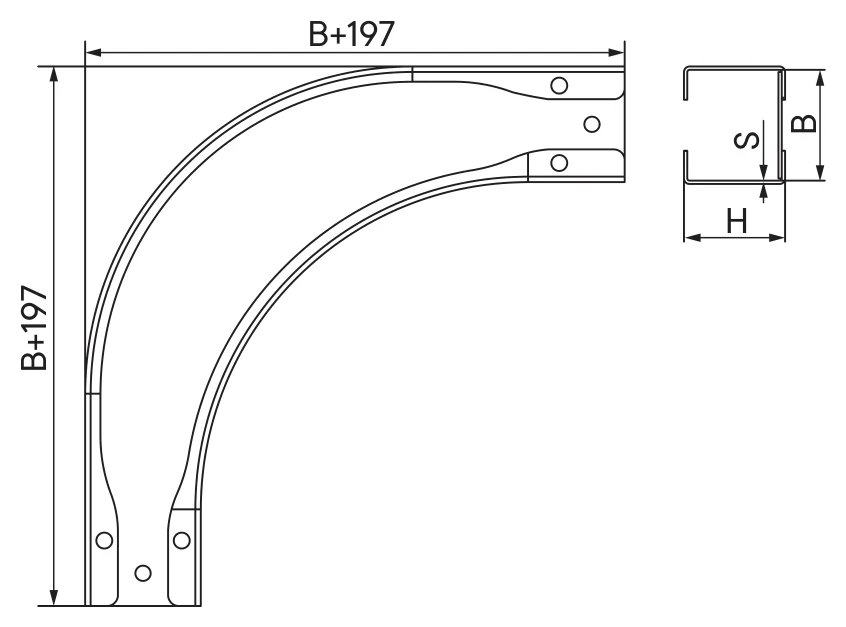

Угол горизонтальный 90° с толщиной стали 1,5 мм
Фасонный элемент для изменения направления кабельной трассы на 90° с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 23
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол горизонтальный 90° с толщиной стали 1,5 мм предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
23 строки по каталогу производителя.
Показано типоразмеров: 23 из 23
↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Вес, кг/упак. | Код: Оцинкованная сталь |
|---|---|---|---|
| 50 | 50 | 0,84 | SDM505K |
| 50 | 100 | 1,25 | SDM510K |
| 50 | 150 | 1,72 | SDM515K |
| 50 | 200 | 2,24 | SDM520K |
| 50 | 300 | 3,47 | SDM530K |
| 50 | 400 | 4,94 | SDM540K |
| 50 | 500 | 6,65 | SDM550K |
| 50 | 600 | 8,60 | SDM560K |
| 80 | 80 | 1,40 | SDM808K |
| 80 | 100 | 1,56 | SDM810K |
| 80 | 150 | 2,06 | SDM815K |
| 80 | 200 | 2,62 | SDM820K |
| 80 | 300 | 3,92 | SDM830K |
| 80 | 400 | 5,46 | SDM840K |
| 80 | 500 | 7,24 | SDM850K |
| 80 | 600 | 9,26 | SDM860K |
| 100 | 100 | 1,76 | SDM1010K |
| 100 | 150 | 2,29 | SDM1015K |
| 100 | 200 | 2,87 | SDM1020K |
| 100 | 300 | 4,22 | SDM1030K |
| 100 | 400 | 5,81 | SDM1040K |
| 100 | 500 | 7,64 | SDM1050K |
| 100 | 600 | 9,71 | SDM1060K |
