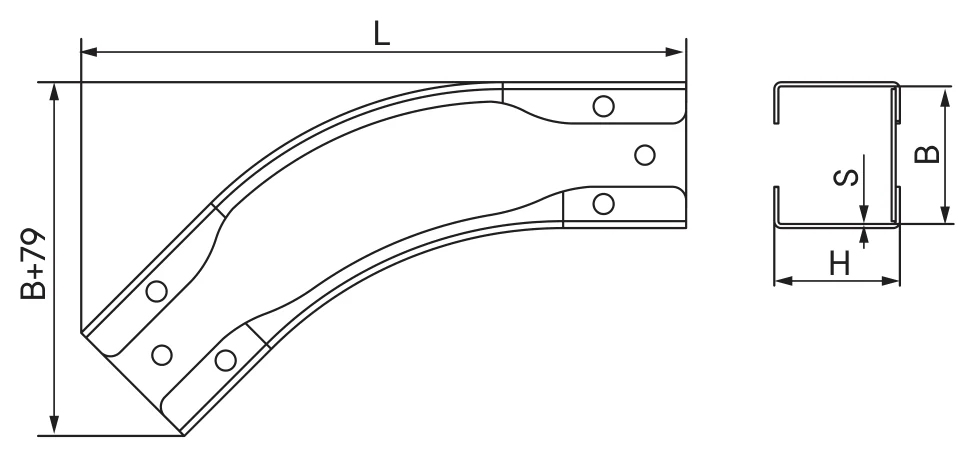

Угол горизонтальный 45° с толщиной стали 2,0 мм
Фасонный элемент для изменения направления кабельной трассы на 45° с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 23
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол горизонтальный 45° с толщиной стали 2,0 мм предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
23 строки по каталогу производителя.
Показано типоразмеров: 23 из 23
↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Вес, кг/упак. | Код: Оцинкованная сталь |
|---|---|---|---|
| 50 | 50 | 0,68 | SCH505K |
| 50 | 100 | 0,95 | SCH510K |
| 50 | 150 | 1,24 | SCH515K |
| 50 | 200 | 1,57 | SCH520K |
| 50 | 300 | 2,33 | SCH530K |
| 50 | 400 | 3,24 | SCH540K |
| 50 | 500 | 4,27 | SCH550K |
| 50 | 600 | 5,43 | SCH560K |
| 80 | 50 | 1,09 | SCH808K |
| 80 | 100 | 1,19 | SCH810K |
| 80 | 150 | 1,51 | SCH815K |
| 80 | 200 | 1,85 | SCH820K |
| 80 | 300 | 2,65 | SCH830K |
| 80 | 400 | 3,59 | SCH840K |
| 80 | 500 | 4,65 | SCH850K |
| 80 | 600 | 5,85 | SCH860K |
| 100 | 100 | 0,74 | SCH1010K |
| 100 | 150 | 1,35 | SCH1015K |
| 100 | 200 | 1,68 | SCH1020K |
| 100 | 300 | 2,04 | SCH1030K |
| 100 | 400 | 2,87 | SCH1040K |
| 100 | 500 | 3,83 | SCH1050K |
| 100 | 600 | 4,92 | SCH1060K |
