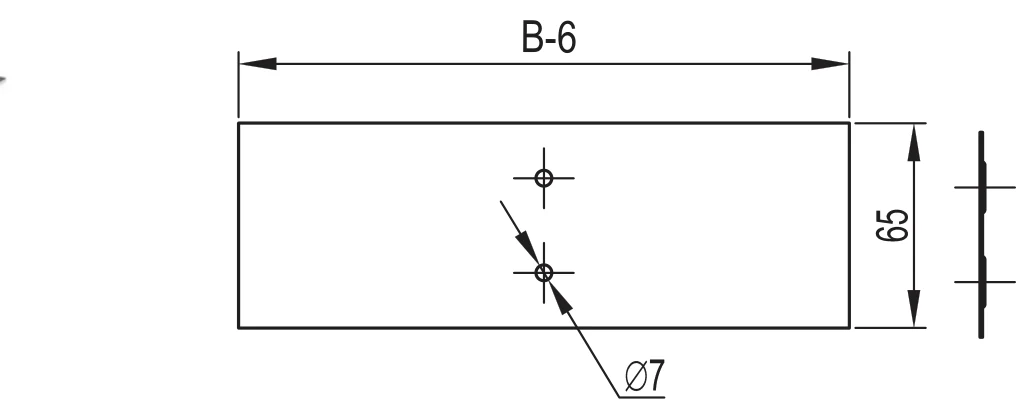

Соединительная накладка CGB для основания лотка
Монтажный элемент для надежного механического соединения и крепления секций кабельных лотков.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 9
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Соединительная накладка CGB для основания лотка предназначен для формирования прочных механических узлов стыковки и фиксации элементов кабеленесущих систем. Изделие изготавливается из конструкционной стали высокой прочности и обеспечивает надежное выравнивание электрических потенциалов по всей длине кабельной магистрали. Перфорация пазов рассчитана под метрический крепеж M6.
В таблице типоразмеров выберите модификацию по размерам монтируемых лотков и расчетной нагрузке. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Используется при сборке кабельных магистралей на промышленных предприятиях, складах, объектах транспортной и коммерческой инфраструктуры.
Типоразмеры и артикулы
9 строк по каталогу производителя.
Показано типоразмеров: 9 из 9
↔ ↕прокрутка таблицы| Высота Н, мм | Ширина В, мм | Вес, кг/шт. | Код: Оцинкованная сталь |
|---|---|---|---|
| 50 | 50 | 0,03 | 37350 |
| 50 | 80 | 0,03 | 37351 |
| 50 | 100 | 0,04 | 37352 |
| 50 | 150 | 0,06 | 37353 |
| 80 | 200 | 0,10 | 37354 |
| 100 | 300 | 0,15 | 37355 |
| 100 | 400 | 0,20 | 37356 |
| 100 | 500 | 0,25 | 37357 |
| 100 | 600 | 0,3 | 37358 |
