Соединительная пластина GTO
Монтажный элемент для надежного механического соединения и крепления секций кабельных лотков.
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 3
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Соединительная пластина GTO предназначен для формирования прочных механических узлов стыковки и фиксации элементов кабеленесущих систем. Изделие изготавливается из конструкционной стали высокой прочности и обеспечивает надежное выравнивание электрических потенциалов по всей длине кабельной магистрали. Перфорация пазов рассчитана под метрический крепеж M6.
В таблице типоразмеров выберите модификацию по размерам монтируемых лотков и расчетной нагрузке. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Используется при сборке кабельных магистралей на промышленных предприятиях, складах, объектах транспортной и коммерческой инфраструктуры.
Типоразмеры и артикулы
3 строки по каталогу производителя.
Показано типоразмеров: 3 из 3

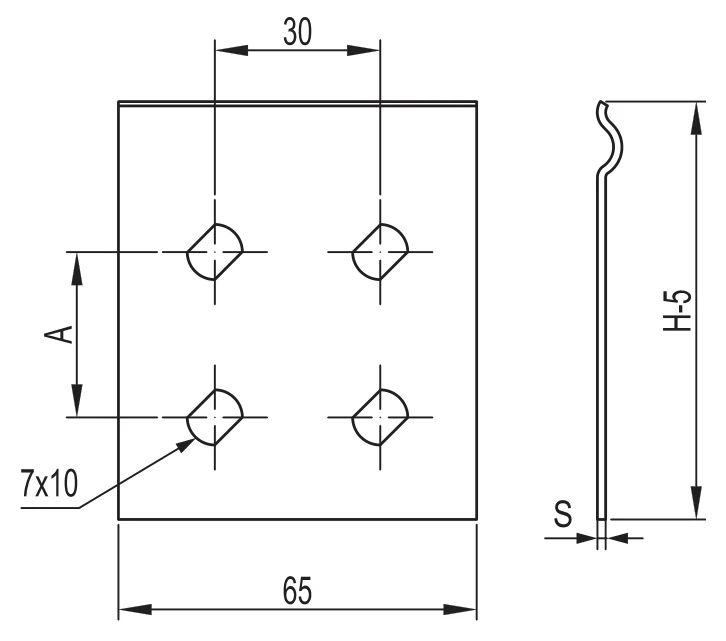

↔ ↕прокрутка таблицы| H, мм | А, мм | Вес, кг/шт. | S 0,8 мм | S 2 мм | S 0,8 мм | S 2 мм | Код: Оцинкованная сталь [S 1,5 мм] |
|---|---|---|---|---|---|---|---|
| 50 | 0 | 0,02 | 37301R | SPGH50 | 37301RHDZL | SPGH50HDZL | SPGM50 |
| 80 | 30 | 0,03 | 37303R | SPGH80 | 37303RHDZL | SPGH80HDZL | SPGM80 |
| 100 | 50 | 0,04 | 37305R | SPGH100 | 37305RHDZL | SPGH100HDZL | SPGM100 |
