Аксессуары в специальном исполнении по толщине
Угол горизонтальный 90° с толщиной стали 1,2 мм
- Ширина:
- 50–600 мм
- Вариантов:
- 23 типоразмера
1 / 2Аксессуары в специальном исполнении по толщине

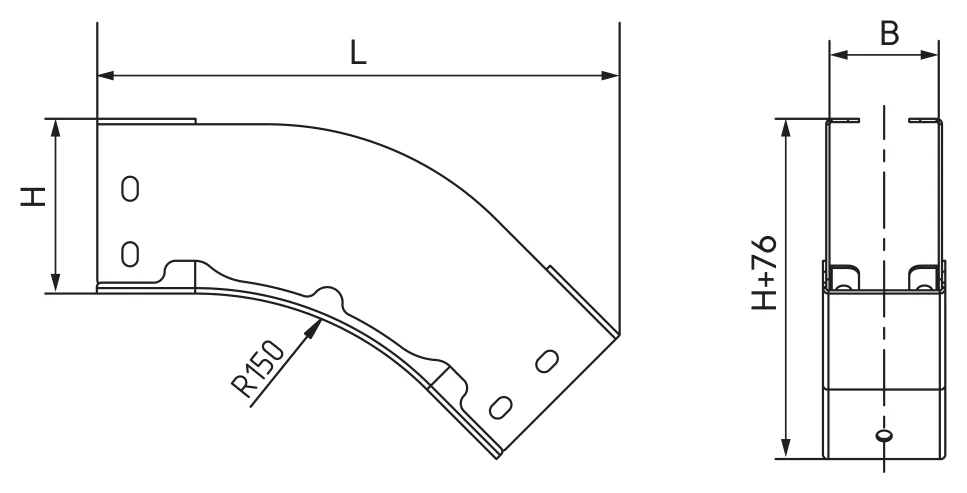

Угол вертикальный внешний 45° с толщиной стали 1,5 мм
Фасонный элемент для изменения направления кабельной трассы на 45° с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 23
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол вертикальный внешний 45° с толщиной стали 1,5 мм предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
23 строки по каталогу производителя.
Показано типоразмеров: 23 из 23
↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Вес, кг/упак. | L, мм | Код: Оцинкованная сталь |
|---|---|---|---|---|
| 50 | 50 | 0,47 | 218 | SPM505K |
| 50 | 100 | 0,59 | 218 | SPM510K |
| 50 | 150 | 0,72 | 218 | SPM515K |
| 50 | 200 | 0,84 | 218 | SPM520K |
| 50 | 300 | 1,10 | 218 | SPM530K |
| 50 | 400 | 1,35 | 218 | SPM540K |
| 50 | 500 | 1,60 | 218 | SPM550K |
| 50 | 600 | 1,85 | 218 | SPM560K |
| 80 | 80 | 0,74 | 240 | SPM808K |
| 80 | 100 | 0,78 | 240 | SPM810K |
| 80 | 150 | 0,91 | 240 | SPM815K |
| 80 | 200 | 1,03 | 240 | SPM820K |
| 80 | 300 | 1,28 | 240 | SPM830K |
| 80 | 400 | 1,54 | 240 | SPM840K |
| 80 | 500 | 1,79 | 240 | SPM850K |
| 80 | 600 | 2,04 | 240 | SPM860K |
| 100 | 100 | 0,78 | 254 | SPM1010K |
| 100 | 150 | 0,91 | 254 | SPM1015K |
| 100 | 200 | 1,03 | 254 | SPM1020K |
| 100 | 300 | 1,28 | 254 | SPM1030K |
| 100 | 400 | 1,54 | 254 | SPM1040K |
| 100 | 500 | 1,79 | 254 | SPM1050K |
| 100 | 600 | 2,04 | 254 | SPM1060K |
