Консоль для тяжелых нагрузок BBH-80
Опорный монтажный элемент для крепления кабельных лотков к стенам, перекрытиям и металлоконструкциям.
- Ширина
- 200–1 000 мм
- Высота
- 190–290 мм
- Толщина металла
- 3–10 мм
- Длина секции
- 233–1037 мм
- Типоразмеров в таблице
- 9
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Консоль для тяжелых нагрузок BBH-80 входит в состав системы монтажных опорных конструкций и предназначен для надежной фиксации кабельных лотков к несущим строительным основаниям: бетонным стенам, потолочным перекрытиям, балкам и колоннам. Оптимизированный профиль обеспечивает высокую жесткость на изгиб при минимальном собственном весе конструкции, а перфорация полки позволяет быстро закреплять лотки любых серий.
В таблице типоразмеров выберите рабочую длину вылета исходя из суммарного веса кабельной трассы. В заявке укажите артикул требуемого антикоррозионного покрытия: горячий цинк HDZ (исп. 2).
Где применяется
Применяется для настенного и потолочного монтажа кабельных сетей в цехах, тоннелях, на паркингах и в логистических центрах.
Типоразмеры и артикулы
9 строк по каталогу производителя.
Показано типоразмеров: 9 из 9

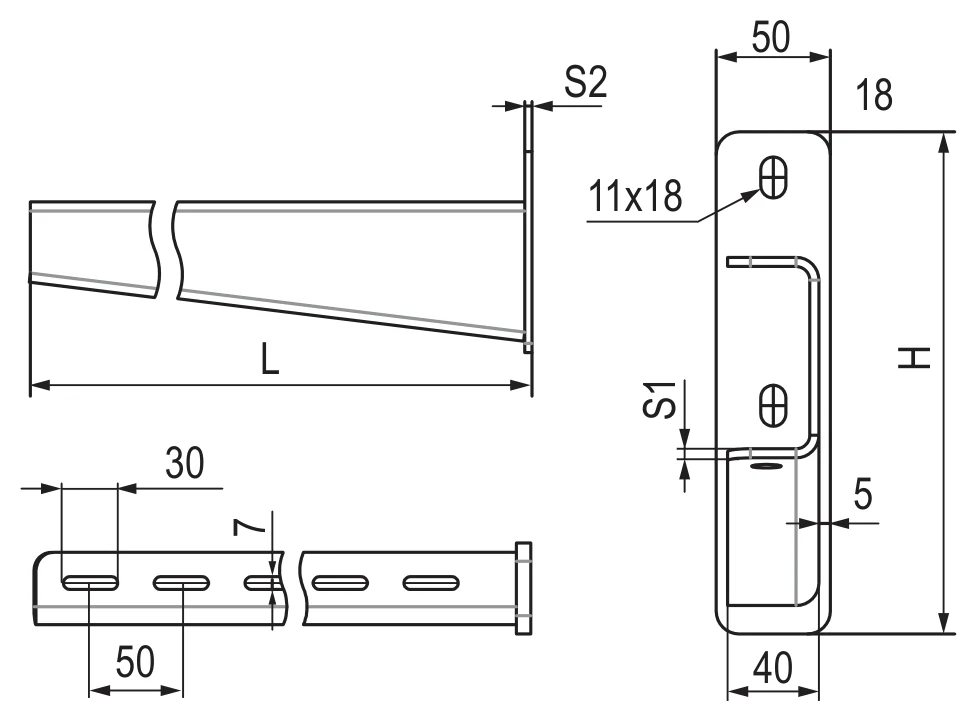

↔ ↕прокрутка таблицы| Ширина лотка B, мм | Длина консоли L, мм | Высота H, мм | Толщина S1, мм | Толщина S2, мм | Нагрузка при к стене | креплении, кг в BPM-41 | Вес, кг | Код, исп. 2 |
|---|---|---|---|---|---|---|---|---|
| 200 | 233 | 190 | 3 | 6 | 810 | 810 | 1,38 | BBH8020HDZ |
| 300 | 333 | 200 | 3 | 6 | 840 | 810 | 1,87 | BBH8030HDZ |
| 400 | 445 | 210 | 4 | 8 | 1000 | 860 | 3,15 | BBH8040HDZ |
| 500 | 535 | 220 | 4 | 8 | 1060 | 730 | 3,86 | BBH8050HDZ |
| 600 | 637 | 240 | 6 | 10 | 1570 | 830 | 6,58 | BBH8060HDZ |
| 700 | 737 | 250 | 6 | 10 | 1370 | 770 | 7,75 | BBH8070HDZ |
| 800 | 837 | 290 | 6 | 10 | 1060 | 780 | 9,17 | BBH8080HDZ |
| 900 | 937 | 270 | 6 | 10 | 1110 | 570 | 10,28 | BBH8090HDZ |
| 1000 | 1037 | 280 | 6 | 10 | 1430 | 520 | 11,65 | BBH8000HDZ |
