Держатель кабельный BHP (для крепления к профилю)
Монтажный элемент для надежного механического соединения и крепления секций кабельных лотков.
- Ширина
- 16–76 мм
- Высота
- 49–113 мм
- Толщина металла
- 1,5–2,5 мм
- Типоразмеров в таблице
- 11
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Держатель кабельный BHP (для крепления к профилю) предназначен для формирования прочных механических узлов стыковки и фиксации элементов кабеленесущих систем. Изделие изготавливается из конструкционной стали высокой прочности и обеспечивает надежное выравнивание электрических потенциалов по всей длине кабельной магистрали. Перфорация пазов рассчитана под метрический крепеж M6.
В таблице типоразмеров выберите модификацию по размерам монтируемых лотков и расчетной нагрузке. В заявке укажите требуемый каталожный артикул и модификацию изделия.
Где применяется
Используется при сборке кабельных магистралей на промышленных предприятиях, складах, объектах транспортной и коммерческой инфраструктуры.
Типоразмеры и артикулы
11 строк по каталогу производителя.
Показано типоразмеров: 11 из 11

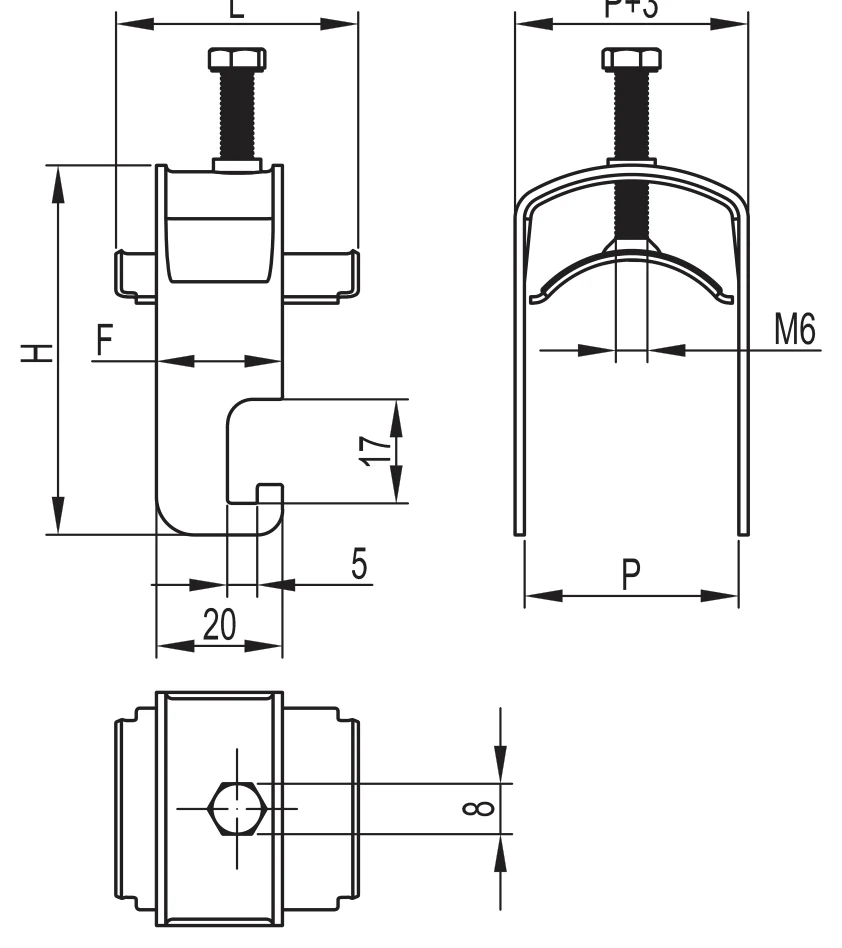

↔ ↕прокрутка таблицы| Ø, мм | Толщина стали, мм | F, мм | Высота H, мм | Ширина P, мм | Вес, кг | Код |
|---|---|---|---|---|---|---|
| 8–14 | 1,5 | 19 | 49 | 16 | 0,03 | BHP0814 |
| 14–20 | 1,5 | 19 | 54 | 22 | 0,04 | BHP1420 |
| 20–26 | 1,5 | 19 | 60 | 28 | 0,04 | BHP2026 |
| 26–32 | 1,5 | 19 | 66 | 34 | 0,05 | BHP2632 |
| 32–38 | 1,5 | 19 | 77 | 40 | 0,06 | BHP3238 |
| 38–44 | 1,5 | 19 | 83 | 46 | 0,06 | BHP3844 |
| 44–50 | 2,5 | 24 | 89 | 52 | 0,12 | BHP4450 |
| 50–56 | 2,5 | 24 | 95 | 58 | 0,13 | BHP5056 |
| 56–63 | 2,5 | 24 | 100 | 64 | 0,14 | BHP5662 |
| 62–68 | 2,5 | 24 | 107 | 70 | 0,15 | BHP6268 |
| 68–74 | 2,5 | 24 | 113 | 76 | 0,16 | BHP6874 |
