Упрощенная редукция
Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.
- Ширина
- 100–400 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 12
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Упрощенная редукция предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 100 до 400 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
12 строк по каталогу производителя.
Показано типоразмеров: 12 из 12

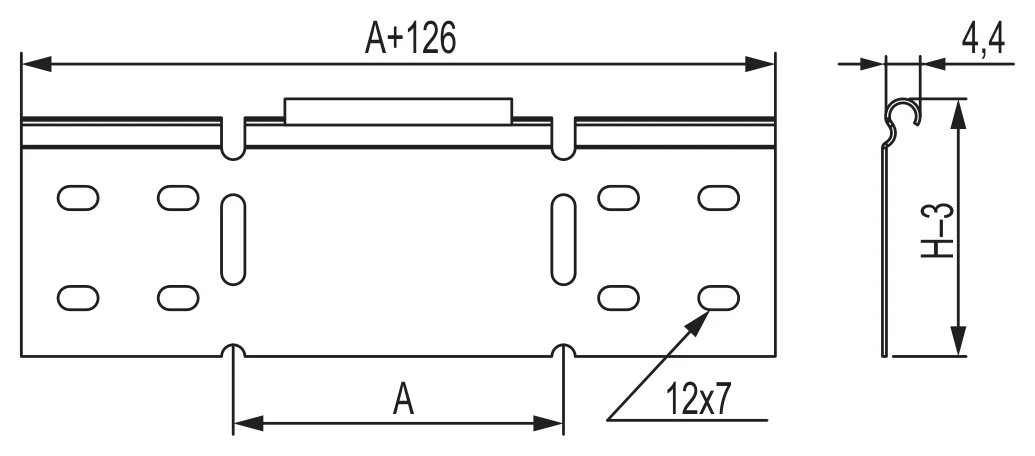

↔ ↕прокрутка таблицы| Высота H, мм | Ширина перехода A, мм | Вес, кг/шт. | Код: Оцинкованная сталь |
|---|---|---|---|
| 50 | 100 | 0,100 | LR5100R |
| 50 | 200 | 0,158 | LR5200R |
| 50 | 300 | 0,212 | LR5300R |
| 50 | 400 | 0,260 | LR5400R |
| 80 | 100 | 0,157 | LR8100R |
| 80 | 200 | 0,245 | LR8200R |
| 80 | 300 | 0,331 | LR8300R |
| 80 | 400 | 0,417 | LR8400R |
| 100 | 100 | 0,202 | LR1100R |
| 100 | 200 | 0,308 | LR1200R |
| 100 | 300 | 0,393 | LR1300R |
| 100 | 400 | 0,522 | LR1400R |
