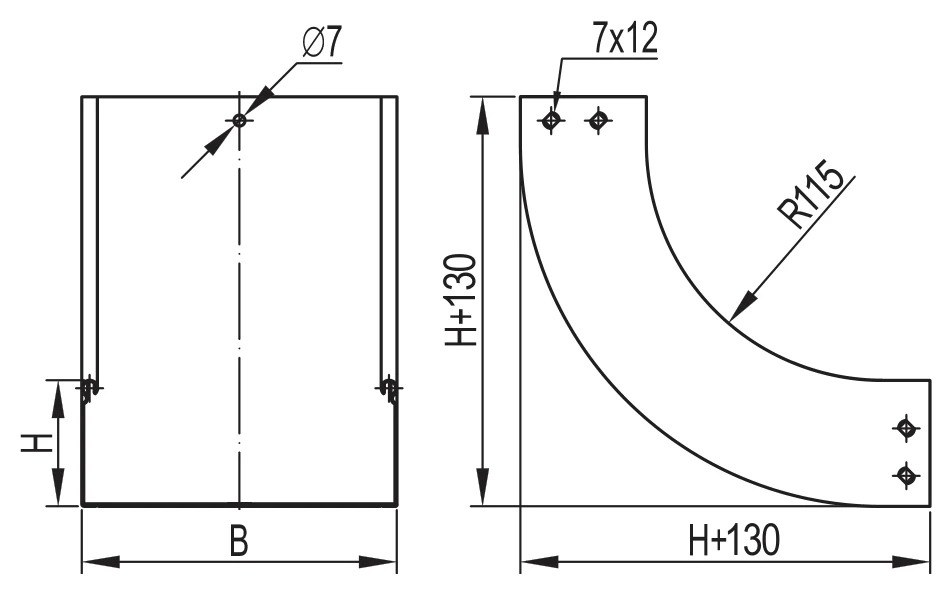

Угол вертикальный внутренний CS 90
Фасонный элемент для изменения направления кабельной трассы на 90° с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 23
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол вертикальный внутренний CS 90 предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
23 строки по каталогу производителя.
Показано типоразмеров: 23 из 23
↔ ↕прокрутка таблицы| Высота Н, мм | Ширина В, мм | Вес, кг/упак. | Код: Оцинкованная сталь |
|---|---|---|---|
| 50 | 50 | 0,46 | 36660K |
| 50 | 100 | 0,57 | 36662K |
| 50 | 150 | 0,66 | 36663K |
| 50 | 200 | 0,75 | 36664K |
| 50 | 300 | 0,94 | 36665K |
| 50 | 400 | 1,12 | 36666K |
| 50 | 500 | 1,31 | 36667K |
| 50 | 600 | 1,49 | 36668K |
| 80 | 80 | 9,36 | 36681K |
| 80 | 100 | 0,82 | 36682K |
| 80 | 150 | 0,93 | 36683K |
| 80 | 200 | 1,03 | 36684K |
| 80 | 300 | 1,24 | 36685K |
| 80 | 400 | 1,45 | 36686K |
| 80 | 500 | 1,70 | 36687K |
| 80 | 600 | 1,88 | 36688K |
| 100 | 100 | 0,31 | 36701K |
| 100 | 150 | 1,09 | 36702K |
| 100 | 200 | 1,20 | 36703K |
| 100 | 300 | 1,45 | 36704K |
| 100 | 400 | 1,64 | 36705K |
| 100 | 500 | 1,90 | 36706K |
| 100 | 600 | 2,09 | 36707K |
