1 / 2Системные аксессуары тяжелых лестничных лотков

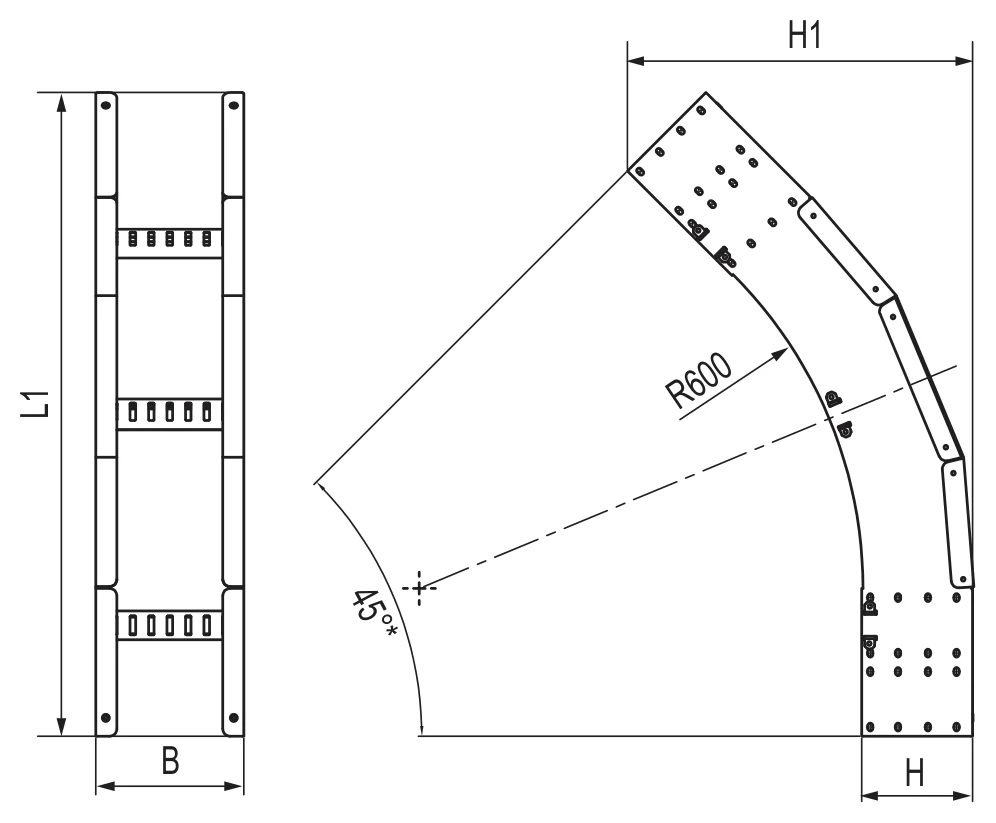

Угол вертикальный внешний 45°
Фасонный элемент для изменения направления кабельной трассы на 45° с плавным радиусом изгиба.
- Ширина
- 200–1 000 мм
- Высота
- 80–200 мм
- Типоразмеров в таблице
- 36
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Угол вертикальный внешний 45° предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 80–200 мм и ширину от 200 до 1000 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
36 строк по каталогу производителя.
Показано типоразмеров: 36 из 36
↔ ↕прокрутка таблицы| Высота, мм | Ширина, мм | H1, мм | L1, мм | Вес, кг/шт. | Код: Оцинкованная сталь |
|---|---|---|---|---|---|
| 80 | 200 | 396 | 820 | 2,67 | ULOC682 |
| 80 | 300 | 396 | 820 | 2,97 | ULOC683 |
| 80 | 400 | 396 | 820 | 3,27 | ULOC684 |
| 80 | 500 | 396 | 820 | 3,57 | ULOC685 |
| 80 | 600 | 396 | 820 | 3,88 | ULOC686 |
| 80 | 700 | 396 | 820 | 4,18 | ULOC687 |
| 80 | 800 | 396 | 820 | 4,48 | ULOC688 |
| 80 | 900 | 396 | 820 | 4,78 | ULOC689 |
| 80 | 1000 | 396 | 820 | 5,08 | ULOC680 |
| 100 | 200 | 417 | 835 | 3,05 | ULOC612 |
| 100 | 300 | 417 | 835 | 4,55 | ULOC613 |
| 100 | 400 | 417 | 835 | 3,66 | ULOC614 |
| 100 | 500 | 417 | 835 | 3,96 | ULOC615 |
| 100 | 600 | 417 | 835 | 5,67 | ULOC616 |
| 100 | 700 | 417 | 835 | 4,56 | ULOC617 |
| 100 | 800 | 417 | 835 | 4,86 | ULOC618 |
| 100 | 900 | 417 | 835 | 5,17 | ULOC619 |
| 100 | 1000 | 417 | 835 | 5,47 | ULOC610 |
| 150 | 200 | 467 | 870 | 4,04 | ULOC652 |
| 150 | 300 | 467 | 870 | 4,34 | ULOC653 |
| 150 | 400 | 467 | 870 | 4,65 | ULOC654 |
| 150 | 500 | 467 | 870 | 4,95 | ULOC655 |
| 150 | 600 | 467 | 870 | 5,25 | ULOC656 |
| 150 | 700 | 467 | 870 | 5,55 | ULOC657 |
| 150 | 800 | 467 | 870 | 5,85 | ULOC658 |
| 150 | 900 | 467 | 870 | 6,15 | ULOC659 |
| 150 | 1000 | 467 | 870 | 6,46 | ULOC650 |
| 200 | 200 | 513 | 903 | 5,35 | ULOC622 |
| 200 | 300 | 513 | 903 | 5,61 | ULOC623 |
| 200 | 400 | 513 | 903 | 5,91 | ULOC624 |
| 200 | 500 | 513 | 903 | 6,19 | ULOC625 |
| 200 | 600 | 513 | 903 | 6,47 | ULOC626 |
| 200 | 700 | 513 | 903 | 6,76 | ULOC627 |
| 200 | 800 | 513 | 903 | 7,04 | ULOC628 |
| 200 | 900 | 513 | 903 | 7,32 | ULOC629 |
| 200 | 1000 | 513 | 903 | 7,63 | ULOC620 |
