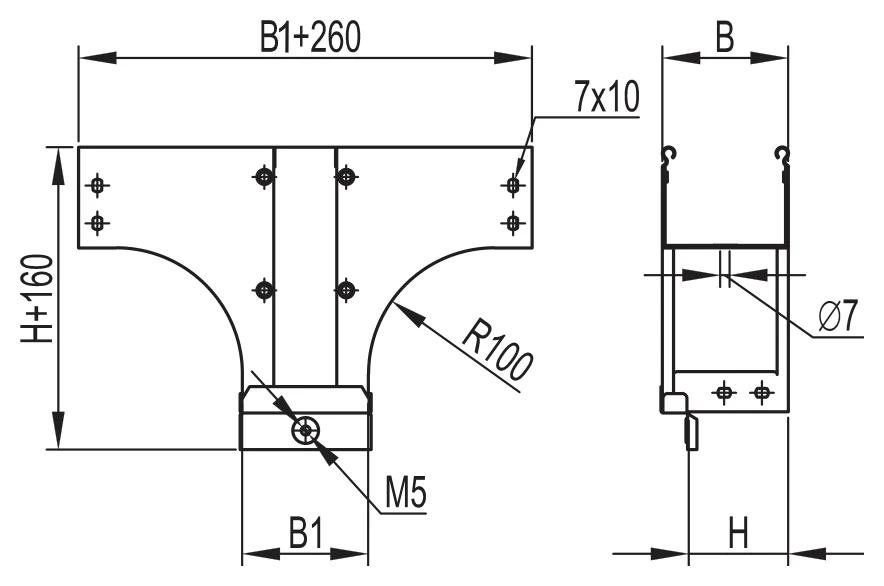

Ответвитель Т-образный вертикальный TDSR – переходник
Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.
- Ширина
- 80–500 мм
- Высота
- 80 мм
- Типоразмеров в таблице
- 19
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Ответвитель Т-образный вертикальный TDSR – переходник предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 80 мм и ширину от 80 до 500 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
19 строк по каталогу производителя.
Показано типоразмеров: 19 из 19
↔ ↕прокрутка таблицы| Высота Н, мм | Ширина B, мм | Ширина B1, мм | Вес, кг/шт. | Код: Оцинкованная сталь |
|---|---|---|---|---|
| 80 | 100 | 80 | 1,63 | 37620K |
| 80 | 150 | 80 | 1,80 | 37621K |
| 80 | 150 | 100 | 1,87 | 37622K |
| 80 | 200 | 80 | 1,96 | 37623K |
| 80 | 200 | 100 | 2,06 | 37624K |
| 80 | 200 | 150 | 2,23 | 37625K |
| 80 | 300 | 80 | 2,31 | 37626K |
| 80 | 300 | 100 | 2,47 | 37627K |
| 80 | 300 | 150 | 2,93 | 37628K |
| 80 | 300 | 200 | 2,97 | 37629K |
| 80 | 400 | 150 | 3,30 | 37632K |
| 80 | 400 | 200 | 3,13 | 37633K |
| 80 | 400 | 300 | 4,03 | 37634K |
| 80 | 500 | 80 | 1,03 | 37635K |
| 80 | 500 | 100 | 3,15 | 37636K |
| 80 | 500 | 150 | 3,51 | 37637K |
| 80 | 500 | 200 | 3,83 | 37638K |
| 80 | 500 | 300 | 4,58 | 37639K |
| 80 | 500 | 400 | 5,41 | 37640K |
