Усиленный анкер
Усиленный анкер для надежного крепления кабеленесущих систем к полнотелому бетону и камню.
- Ширина
- 12–20 мм
- Высота
- 45–70 мм
- Длина секции
- 40 / 47 / 55 / 70 мм
- Длина секции
- 30 / 35 / 43 / 55 мм
- Типоразмеров в таблице
- 4
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Усиленный анкер предназначен для ответственного сквозного крепления опорных стоек, тяжелых подвесов и кронштейнов к основаниям из нерастресканного бетона и природного камня. Обеспечивает максимальную несущую способность на вырыв и срез.
В таблице типоразмеров выберите диаметр резьбы, диаметр бурения и предельную нагрузку на вырыв. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1).
Где применяется
Применяется для монтажа опорных стоек, кронштейнов и подвесов кабельных трасс к бетонным основаниям.
Типоразмеры и артикулы
4 строки по каталогу производителя.
Показано типоразмеров: 4 из 4

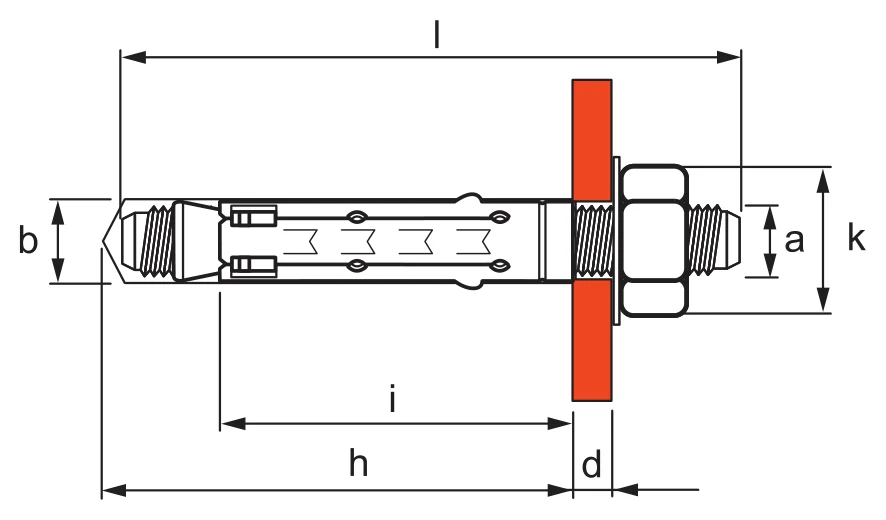

↔ ↕прокрутка таблицы| Ø резьбы a | Длина анкера m, мм | Ø сверла b, мм | Длина гильзы i, мм | Глубина бурения h, мм | Минимальное между анкерами | расстояние, мм от края | Допустимые нагрузки на вырыв | для бетона С 20/25, срез | кН Код, исп. 1 |
|---|---|---|---|---|---|---|---|---|---|
| M6 | 40 | 12 | 30 | 45 | 48 | 48 | 10,2 | 12,80 | CM450645 |
| M8 | 47 | 14 | 35 | 50 | 64 | 64 | 12,0 | 18,40 | CM450850 |
| M10 | 55 | 16 | 43 | 58 | 80 | 80 | 24,6 | 21,20 | CM451065 |
| M12 | 70 | 20 | 55 | 70 | 96 | 96 | 28,7 | 39,20 | CM451275 |
