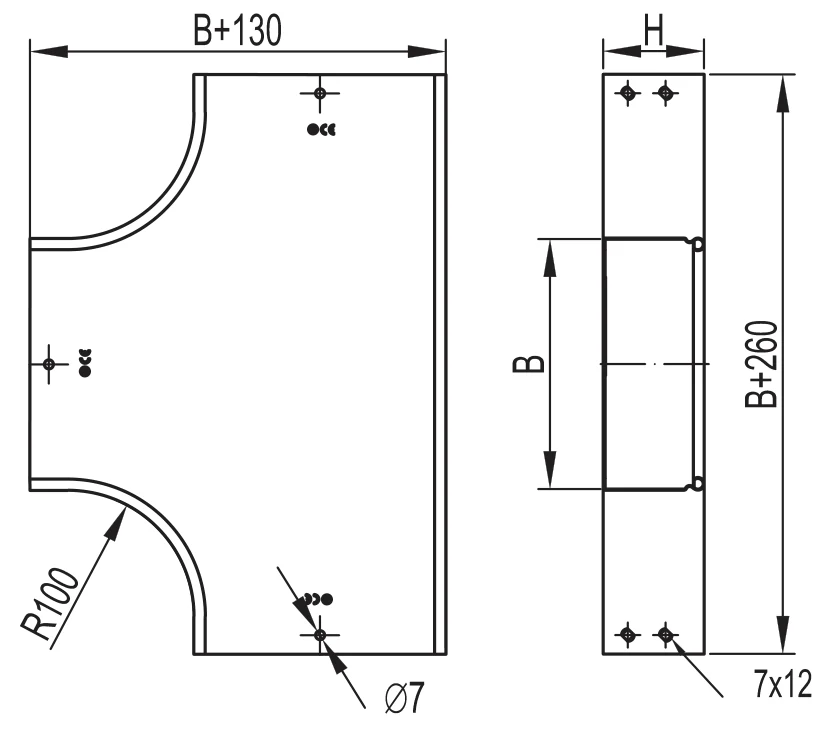

Ответвитель Т-образный DPT
Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 23
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Ответвитель Т-образный DPT предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
23 строки по каталогу производителя.
Показано типоразмеров: 23 из 23
↔ ↕прокрутка таблицы| Высота Н, мм | Ширина В, мм | Вес, кг/шт. | Код: Оцинкованная сталь |
|---|---|---|---|
| 50 | 50 | 0,74 | 36120K |
| 50 | 100 | 0,93 | 36122K |
| 50 | 150 | 1,15 | 36123K |
| 50 | 200 | 1,38 | 36124K |
| 50 | 300 | 2,04 | 36125K |
| 50 | 400 | 3,28 | 36126K |
| 50 | 500 | 4,28 | 36127K |
| 50 | 600 | 4,79 | 36128K |
| 80 | 80 | 1,16 | 36141K |
| 80 | 100 | 1,24 | 36142K |
| 80 | 150 | 1,47 | 36143K |
| 80 | 200 | 1,74 | 36144K |
| 80 | 300 | 2,33 | 36145K |
| 80 | 400 | 3,63 | 36146K |
| 80 | 500 | 4,69 | 36147K |
| 80 | 600 | 5,10 | 36148K |
| 100 | 100 | 1,39 | 36161K |
| 100 | 150 | 1,62 | 36162K |
| 100 | 200 | 1,88 | 36163K |
| 100 | 300 | 2,50 | 36164K |
| 100 | 400 | 3,80 | 36165K |
| 100 | 500 | 4,70 | 36166K |
| 100 | 600 | 5,90 | 36167K |
