Ответвитель Т-образный с толщиной стали 1,5 мм
Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 23
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание

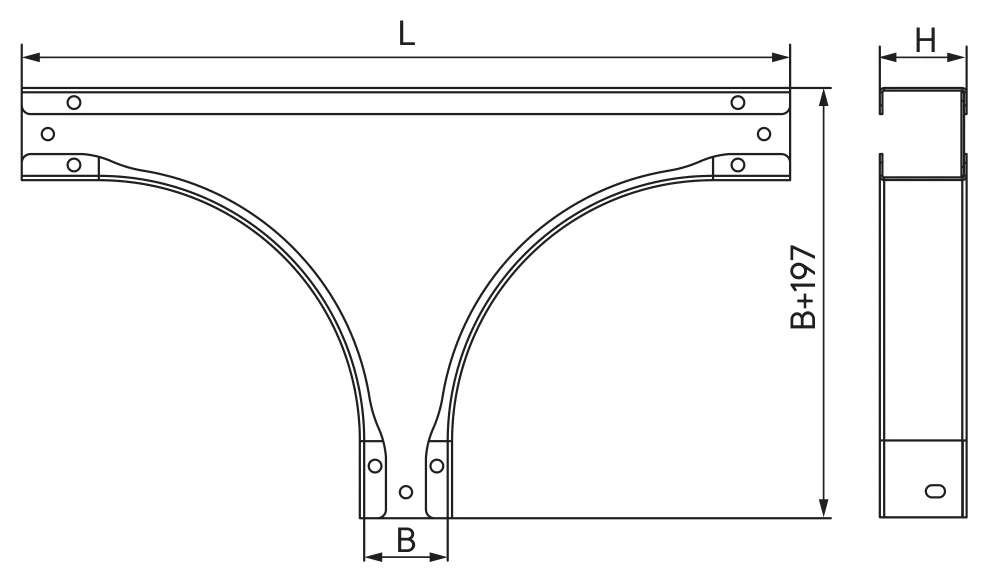

Ответвитель Т-образный с толщиной стали 1,5 мм предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: оцинкованная сталь по Сендзимиру (исп. 1), горячий цинк HDZ (исп. 2), цинк-ламельное покрытие ZL (исп. 4).
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
23 строки по каталогу производителя.
Показано типоразмеров: 23 из 23
↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Вес, кг/упак. | L, мм | Код: Оцинкованная сталь |
|---|---|---|---|---|
| 50 | 50 | 1,40 | 441,6 | STM505K |
| 50 | 100 | 1,89 | 491,6 | STM510K |
| 50 | 150 | 2,44 | 541,6 | STM515K |
| 50 | 200 | 3,04 | 591,6 | STM520K |
| 50 | 300 | 4,44 | 691,6 | STM530K |
| 50 | 400 | 6,07 | 791,6 | STM540K |
| 50 | 500 | 7,95 | 891,6 | STM550K |
| 50 | 600 | 10,06 | 991,6 | STM560K |
| 80 | 80 | 2,10 | 461,6 | STM808K |
| 80 | 100 | 2,30 | 491,6 | STM810K |
| 80 | 150 | 2,86 | 541,6 | STM815K |
| 80 | 200 | 3,49 | 591,6 | STM820K |
| 80 | 300 | 4,92 | 691,6 | STM830K |
| 80 | 400 | 6,59 | 791,6 | STM840K |
| 80 | 500 | 8,50 | 891,6 | STM850K |
| 80 | 600 | 10,65 | 991,6 | STM860K |
| 100 | 100 | 2,57 | 491,6 | STM1010K |
| 100 | 150 | 3,15 | 541,6 | STM1015K |
| 100 | 200 | 3,79 | 591,6 | STM1020K |
| 100 | 300 | 5,24 | 691,6 | STM1030K |
| 100 | 400 | 6,93 | 791,6 | STM1040K |
| 100 | 500 | 8,87 | 891,6 | STM1050K |
| 100 | 600 | 11,04 | 991,6 | STM1060K |
