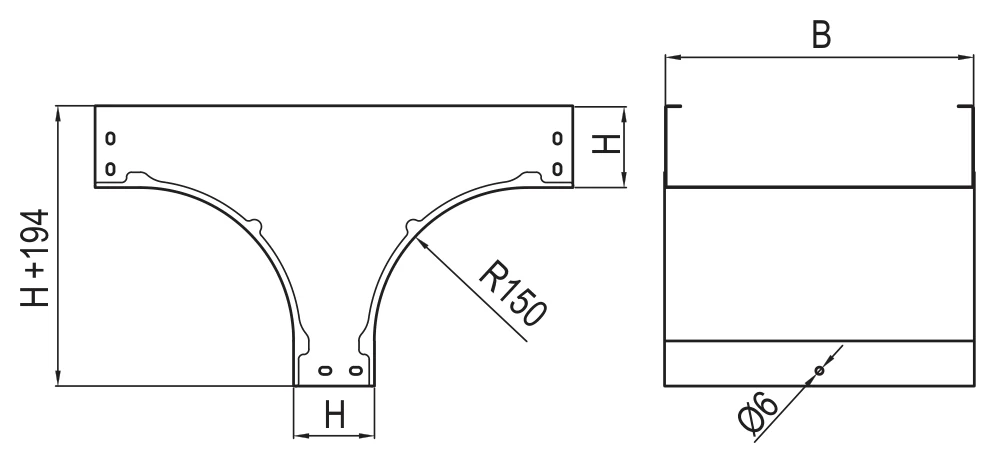

Ответвитель Т-образный вертикальный TD
Фасонный элемент для изменения направления кабельной трассы с плавным радиусом изгиба.
- Ширина
- 50–600 мм
- Высота
- 50–100 мм
- Типоразмеров в таблице
- 27
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Ответвитель Т-образный вертикальный TD предназначен для плавного изменения направления кабельной линии в горизонтальной или вертикальной плоскости. Геометрия элемента спроектирована с учетом допустимого радиуса изгиба силовых кабелей, что предотвращает повреждение изоляции при протяжке. Торцы детали точно стыкуются с прямыми секциями лотков соответствующей серии при помощи стандартных соединительных пластин и винтов M6.
В таблице выберите высоту борта 50–100 мм и ширину от 50 до 600 мм. В заявке укажите артикул требуемого антикоррозионного покрытия: нержавеющая сталь.
Где применяется
Применяется при построении сложных разветвленных кабельных трасс в торговых центрах, производственных цехах, складах и административных зданиях.
Типоразмеры и артикулы
27 строк по каталогу производителя.
Показано типоразмеров: 27 из 27
↔ ↕прокрутка таблицы| Высота H, мм | Ширина B, мм | Вес, кг/упак. | Код: Нержавеющая сталь AISI 304 |
|---|---|---|---|
| 50 | 50 | 0,89 | ISTDL0505KC |
| 50 | 75 | 1 | ISTDL0507KC |
| 50 | 100 | 1,09 | ISTDL0510KC |
| 50 | 150 | 1,3 | ISTDL0515KC |
| 50 | 200 | 1,5 | ISTDL0520KC |
| 50 | 300 | 1,91 | ISTDL0530KC |
| 50 | 400 | 2,33 | ISTDL0540KC |
| 50 | 450 | 2,53 | ISTDL0545KC |
| 50 | 500 | 2,73 | ISTDL0550KC |
| 50 | 600 | 3,15 | ISTDL0560KC |
| 80 | 75 | 1,27 | ISTDL0807KC |
| 80 | 100 | 1,34 | ISTDL0810KC |
| 80 | 150 | 1,55 | ISTDL0815KC |
| 80 | 200 | 1,75 | ISTDL0820KC |
| 80 | 300 | 2,16 | ISTDL0830KC |
| 80 | 400 | 2,57 | ISTDL0840KC |
| 80 | 450 | 2,78 | ISTDL0845KC |
| 80 | 500 | 2,98 | ISTDL0850KC |
| 80 | 600 | 3,4 | ISTDL0860KC |
| 100 | 100 | 1,54 | ISTDL1010KC |
| 100 | 150 | 1,74 | ISTDL1015KC |
| 100 | 200 | 1,95 | ISTDL1020KC |
| 100 | 300 | 2,36 | ISTDL1030KC |
| 100 | 400 | 2,77 | ISTDL1040KC |
| 100 | 450 | 2,98 | ISTDL1045KC |
| 100 | 500 | 3,18 | ISTDL1050KC |
| 100 | 600 | 3,59 | ISTDL1060KC |
